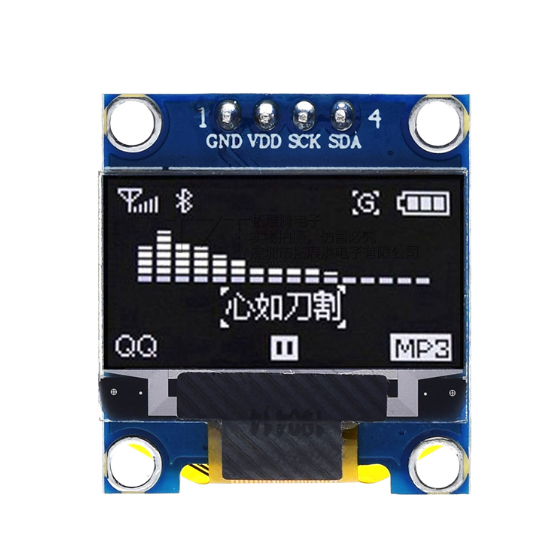

OLED дисплей 0.96" I2C 128x64 (білий)

код: AOC329

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
138 грн з ПДВ

очікується

Повідомити
34
голосувати
  • OLED дисплей 0.96" I2C 128x64 (білий)
  • OLED дисплей 0.96" I2C 128x64 (білий)
  • OLED дисплей 0.96" I2C 128x64 (білий)
  • OLED дисплей 0.96" I2C 128x64 (білий)
  • Опис
  • Відгуки (52)
  • Задати питання

Яскравий, економічний, дуже контрастний OLED дисплей гідно прикрасить будь-яку Вашу конструкцію, для якої важливі розміри і зовнішній вигляд. Контрастність дисплея дозволить впевнено зчитувати з нього інформацію навіть при дуже яскравому світлі. Просте підключення і поширений I2C інтерфейс дозволить підключити декілька дисплеїв до будь-якого мікроконтролера або міні-комп'ютера. Типова адреса 0x3c.

Характеристики:

  • Розмір екрану 0.96 "
  • Тип екрану OLED
  • Роз'єм 4-pin
  • Напруга живлення +3.3~ +6 В
  • Роздільна здатність дисплея 128 * 64 пк
  • Товщина 4 мм
  • Ширина 27 мм
  • Висота 28 мм
  • Вага 5 г

Специфікація:

  • Драйвер OLED модуля: SSD1306
  • Кут огляду:> 160 градусів
  • Напруга живлення: 3.3V
  • Рівні вхідних сигналів: 3.3V
  • Цокольовка роз'єму:
    • VCC: Напруга живлення
    • GND: Загальний
    • SCL: Шина тактування даних
    • SDA: Шина даних

Відгуки покупців про OLED дисплей 0.96" I2C 128x64 (белый)

Sergiy (08.02.2024)

Гарний дисплей. Яскравий, чітке зображення.

Відповісти

покупець (27.11.2022)

гарно згорів від 5 вольт

Відповісти

Полулях (15.08.2022)

Есть ли библиотека не такая громоздкая как Адафрут? Скетч только с ней занимает половину флеш памяти АТмеги328
Спасибо

Відповісти

Павел (08.03.2024)

GyverOLED

Відповісти

Евгений (30.06.2022)

Модуль работает отлично. хорошее разрешение, а значит много свяких данных можно вывести на экран. Единственное он тиго гудит (слышно только если поднести ухо промо к самому экрану)

Відповісти

Кушнір Тимофій Сергійович (06.06.2022)

отличный дисплей для вывода маленьким и большим шрифтом

Відповісти

Петришин Дмитрий (06.06.2022)

гарний дісплей якісно упакований у пластикову коробочку

Відповісти

Дмитрий (15.04.2021)

Знающие люди, подскажите пожалуйста как подключить к одной плате ардуино два таких дисплея одновременно? Так чтобы они могли отображать разную информацию. Пробовал с помощью Adafruit - выдаёт ошибки при попытке инициализации второго дисплея (пробовал наугад написать код), а когда не пробовал инициализировать второй дисплей - с одинаковыми адресами просто дублировалась информация на оба дисплея, перепаял резистор адреса на одном из дисплеев - показывает информацию только на одном. Или может нужно использовать какую-то другую специальную библиотеку?

Відповісти

admin (16.04.2021)

Добрый день. Нужно что бы каждый дисплей имел свой уникальный адрес. Для этого на тыльной стороне имеются перемычки которые можно перепаять. Сканером проверить адреса и внести их корректные значения в программный код.

Відповісти

Дмитрий (16.04.2021)

Спасибо, я так и сделал. Трудность остаётся в написании кода. Не могу понять как объявить в библиотеке Adafruit второй дисплей. Думал может хоть тут кто-то подскажет? На форумах по С++ не знают((

Відповісти

Андрей Днепр (30.01.2020)

Крутой дисплей, с библиотекой Adafruit SSD1306 всё прекрасно работает.

Відповісти

Anatol (03.12.2019)

Осциллограф показывает следующую печальную ситуацию, раз контроллер экрана на 3.3в, а многие Arduino на 5в, то 5в начинает течь по шине i2c, что может привести к пробою экрана, чье максимальное напряжение 4в. Происходит это след образом, если экран не инициализирован, то он потребялет пару микроампер, 5в шины i2c, через подтяжки шунтирует 3.3в стабилизатор и он перестает выдавать 3.3в, а просто выключается. Вывод, всегда инициализируйте подключенный экран как можно быстрее, и делайте его черным при ненадобности!

Відповісти

Андрей (20.05.2022)

Все как бы да, но подтяжки то на самом экране стоят, а на платах ардуино их нет. Поэтому если питать его от 3.3v то 5v не сможет появиться...

Відповісти

Anatol (02.12.2019)

Да уж, беру у магазина это устройство уже пару лет, и каждый раз платы разные. На моей написаны адреса 0х78 и 0х7А, хотя по факту адреса 0х3С, 0х3D. На этой плате подтяжка уже не 10к, а 4к7. Полный кавардак. Хотя есть и плюс, годом назад экоаны мерзко пищали, сейчас тихо

Відповісти

Валентин (26.09.2019)

Друзья, помогите кто-нибудь установить, пожалуйста! Хоть бы проверить как работает. Где библиотеку брать , которая реально устанавливается? Все с ошибками установки. Как она называется ?

Відповісти

admin (27.09.2019)

Библиотека для драйвера SSD1306, адрес устройства 0x3C. И должно завестись.

Відповісти

Валентин (27.09.2019)

Так там куча таких схожих по названию библиотек:
Acrobatic , Adafruit, U8glib и тд. Какую именно выбирать?

Відповісти

admin (27.09.2019)

Самая стабильная библиотека от Adafruit.
Adafruit SSD1306.

Відповісти

Alexey (15.08.2019)

очень расстроен тем что последние приобретенные экраны оказались не ssd1306 а SH1106
что сделало данные экраны не применимыми к уже готовым проектам :(

Відповісти

admin (16.08.2019)

Драйвер SH1106 отличается от ssd1306 только наличием встроенной оперативной памяти и шириной поля в 132 символа. В большинстве случаев это приводит только к смещению изображения к левому краю экрана.

Відповісти

Денис (26.11.2019)

Решение по офсету на 2 пикселя слева тут:
https://code.google.com/archive/p/u8glib/issues/313

Відповісти

Geri (09.08.2020)

Я подключал по этой инструкции:
https://learn.adafruit.com/monochrome-oled-breakouts/arduino-library-and-examples

Відповісти

Anton (30.06.2019)

Из описания не ясно, от какого напряжения питать дисплей. От 3.3В или от 3-6?

Відповісти

admin (01.07.2019)

От 3-6В

Відповісти

Alex (03.05.2019)

Почему-то нет нечетных строк...

Відповісти

admin (03.05.2019)

Внесите изменения в файл библиотеки который отвечает за размер дисплея в точках.

Відповісти

Александр (04.03.2019)

Брал и синий и белый. Оба работают. Засада с библиотеками. Перепробовал несколько штук. Одна тяжелая, в другой графики нет, третья не дружит с wire.h. Опен сорсе есть опен сорсе. Но в конце концов подобрал библиотеку. Причём по i2c одновременно работатают OLED , LCD 16х2 или LCD 20x4 и ещё клавиатура 3х4. Все это на arduino nano v3. Размер экранчика конечно не айс!!! Такую бы приблуду но в два раза больше, цены ему бы не было!
Брал здесь ещё много чего, уже несколько раз. Пока все рабочее. Оплата,доставка в принципе шустренько. Претензий пока нет

Відповісти

Юрий (22.02.2019)

Дисплей супер, очень радует угол обзора!

Магазин как всегда на высоте!

Відповісти

Дмитрий (17.01.2019)

Вам надо проверять их цвета перед отправкой, на коробочке наклейка с маркировкой "white" конечно, а по факту экран с голубым цветом пришел.

Відповісти

Alexander (17.12.2018)

Дисплейчиком доволен :)
Прекрасно работает под STM32F1

Відповісти

Илья (04.11.2018)

Кто то стыковал его с малинкой?

Відповісти

Alexander (17.12.2018)

Стыковал с RPi ZERO W.
Все работает :))
вот по этой статье: https://circuitdigest.com/microcontroller-projects/ssd1306-oled-display-with-raspberry-pi

Відповісти

Юрий (04.11.2018)

На ардуинке завелся с пол-пинка, на stm повозился с пол-дня.
Для стм-щиков: обратить внимание на Старт-Стоп по шине И2Ц, пейсатели библиотек на это забивают, и валят команды и данные сплошным потоком(наверное имея ввиду что стар-стоп генерится железом)... Пришлось допиливать библиотеку для stm32. На 8-ке погоняю чуть позже.
Магазином как всегда доволен, работа на уровне +++

Відповісти

Олександр (01.10.2018)

arduino.ua перевірте в себе ці дисплеї, щоб не було плутанини. 28.09 брали 2 шт. по черзі з другом, обидва виявились синіми, хоча промарковані як "white", благо в моєму випадку так навіть краще. Можливо ще кому треба буде синій, а у вас їх нема в наявності. А так дисплей чудовий, до 2х метрів читається без проблем.

Відповісти

Віталій (25.06.2018)

Дисплей хороший.
Без проблем запускається (також добавляється кирилиця) за цією інструкцією: http://www.test-version.ru/nodemcu-esp8266-dlya-otobrazheniya-na-oled-128x64-i2c-ispolzuya-biblioteku-adadruit-ssd1306/

Відповісти

Евгений (05.06.2018)

Экран отлично работает с модулями esp8266 и библиотекой от Adafruit.
На вид отличается от фотографий, на обратной стороне нет перемычки для смены адреса.

Відповісти

Артём Артёмовский (14.12.2017)

Всё работает отлично, доставка как всегда на высоте, качество тоже на высоком уровне. Спасибо за то что вы делаете. Экран работает просто супер, никаких нареканий нет.

Відповісти

Андрій (17.11.2017)

Вчора купив цей екран.
Дивно веде себе. Купляв його як 128х64, а зараз вивожу значення параметру SSD1306_LCDHEIGHT - показує 32... Я щось неправильно роблю? Чому у мене виходить в 2 рази менше кількістть строк? Зовнішній вигляд трохи відрізняється від зазначеного на сайті. Дякую.

Відповісти

admin (20.11.2017)

Дисплей 128х64. Значение возвращает библиотека - возможно она от 32-х строчного дисплея.

Відповісти

Андрій (16.01.2018)

Все виявилося цікавіше. Для коректної роботи треба робити зміни у самій бібліотеці, зробивши зміни у файлі "Adafruit_SSD1306.h". Треба знати коментуваннчя із строки #define SSD1306_128_64
І знову уважно попрацювати з адресацією i2c пристрою: зазначена адреса повинна співпадати у бібліотеці, у Вашому скетчі та фізична адреса екрану.

Все гарно працює, дякую за пристрій!

Відповісти

Eugen (14.09.2017)

Субъективно, очень маленькая яркость, даже при установленном максимальном уровне. У такого же дисплея, но с синим цветом свечения, почти в два раза выше.

Відповісти

Владимир Оприщенко (15.08.2017)

Адрес 0x3C<<1 = 0x78 смотря какой пример использовать.
Напрягло что в библиотеках используют килобайтный буфер, а т.к. у меня всего 1К ОЗУ пришлось катить свой велосипед.
Красивая штука этот экранчик! Рекомендую.

Відповісти

Юрій (15.06.2017)

Дисплеєм задоволений. Правда досить маленький, зате займає небагато місця.

Адреса пристрою 0x3c !

Відповісти

Владимир (05.03.2017)

Немного помучился с инициализацией, но теперь все работает.
Вот минимальный скетч (для текстового режима)
Немного помучился, пока нашел как его правильно инициировать, но теперь все работает.
Вот минимальный скетч для NodeMCU:

#include
#include

U8X8_SSD1306_128X64_NONAME_SW_I2C u8x8(D2, D1);
void setup(void)
{
u8x8.setI2CAddress(0x078);
u8x8.begin();
u8x8.setFont(u8x8_font_pxplusibmcga_f);
u8x8.setPowerSave(0);
}

void loop(void)
{
u8x8.drawString(0,0,"Hello World!");
delay(2000);
}

Відповісти

Sharpy (09.02.2017)

Яркий дисплей, 128x64 точки отлично подходит для многих задач, а белый цвет отлично виден на чёрном фоне. Кстати можно поменять адрес на 0x3D?

Відповісти

Олег (21.12.2016)

купил этот дисплей, первый раз работаю с графическими дисплеями, хотел прилепить к метеостанции, что бы графики выводило и показывало текущие показания. перед жесткой запайкой модуля в плату, протестил,все ок было. с библиотекой решил не парится и скачал готовую, тоже все было ок, уже почти довел до задуманого своей код, на протяжении всего процесса допиливания кода, все работало. НО в один прекрасный момент он просто перестал включатся, перестал отображать инфу. свел код до минимума что бы только точку или линию отображало все равно ничего просто темный экран и все, контакты все впорядке, механических нагрузок на дисплей не было, напряжение питания все схемы 3.3 вольта, просто дисплей здох(. не знаю это может мне так "повезло" но в следующий раз буду юзать символьные, они как то еще не разу не подводили. жаль плату и детали(.
Так что если решите впаивать все на плату, такие цацки все же лучше через разьемы лепить.

Відповісти

admin (23.12.2016)

Свяжитесь с нами и мы решим вопрос с дисплеем.

Відповісти

Павел (24.11.2016)

ДОбрый день, купил дисплец, но на фото и в реальности он немного отличается, http://joxi.ru/82Q5vNeIjyLJG2
как выбирать адрес? И в какие вариации R3 и R4 каким адресам соответствуют?
Спасибо!

Відповісти

admin (25.11.2016)

По умолчанию выбран адрес 0x3c

Відповісти

Павел (25.11.2016)

Это я понял из описания=) Выбирать как другой адрес?

Відповісти

Eugen (14.09.2017)

На этих модулях невозможно задать адрес простым способом, поскольку он уже заложен в топологию платы. За адрес отвечает контакт шлейфа под номером 15. Соединение этого контакта с землёй выполнено в недоступном месте под шлейфом. Если аккуратно отпаять шлейф и перерезать дорожку, соединяющую контакт 15 с земляным полигоном, затем аккуратно припаять шлейф обратно и соединить 15 и 11 (+3,3В) контакты - дисплей будет отзываться на адрес 0x7A вместо привычных 0x78. Мне удалось это сделать (не спрашивайте как я к этому пришёл ;). Вывод 16 так же заземлён, потому в будущем для восстановления прежнего адреса достаточно будет отпаять перемычку и протянуть каплю припоя между контактами 15 и 16.
И ещё, на плате модуля уже имеется подтяжка линий SDA и SCL к 3,3В в виде резисторов номиналом по 10кОм R1 и R2 соответственно. Если кто планирует использовать эту же шину совместно с другими I2C устройствами с 5В питанием, рекомендую данные резисторы снять и использовать внешние номиналом 4,7кОм к линии +5В.
Всё вышеописанное делаете на свой страх и риск. Надеюсь, кому-нибудь пригодится.

Відповісти

Антон (01.02.2016)

Для Arduino написана куча библиотек, недавно появилась даже с русско-украинскими символами.

Відповісти
