ШИМ контролер заряду від сонячних батарей 11.1В 5А

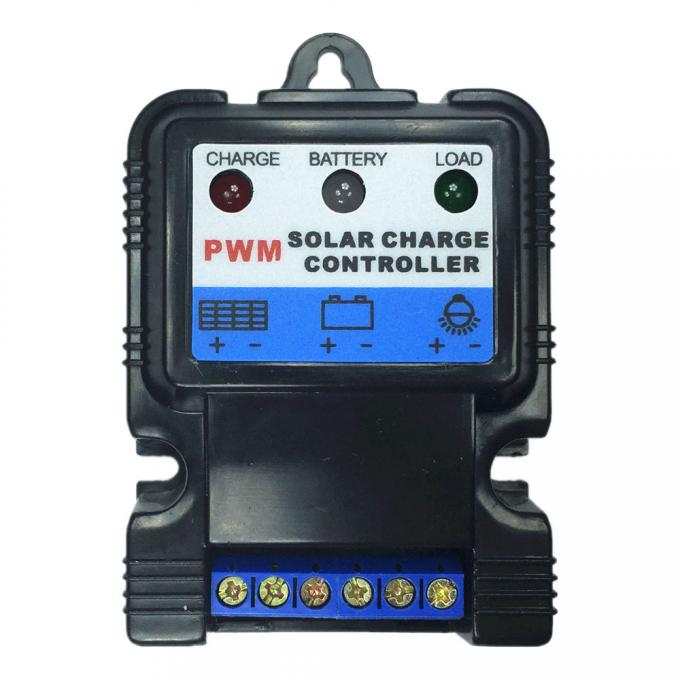

ШИМ контроллер заряда позволяет легко и просто создать небольшую систему преобразования солнечной энергии в электрическую для питания нагрузки с максимальным током до 5А. Контроллер выполнен максимально просто и функционально. Контроллер предназначен для работы только с 11.1В Li-Io аккумуляторами. Устройство позволяет следить за такими параметрами как: перезаряд аккумулятора, инверсное подключение аккумулятора, инверсное подключение солнечной панели.

Применение ШИМ позволяет более полно использовать мощность солнечной панели с минимальными потерями. Светодиоды на панели контроллера индицируют текущий режим работы, режим заряда и состояние батареи..

Технические характеристики:

• Максимальная мощность солнечной панели: не более 55Вт
• Максимальный ток нагрузки контроллера: 5А
• Рабочее напряжение: 11.1В
• Защита от перегрузки: полное отключение при 7А токе и отключение на 5 минут при токе 4,5А
• Собственное потребление: не более 5мА
• Напряжение отключения защиты перенапряжения: 13,5В
• Напряжение защиты от переразряда: 9В
• Напряжение отключения защиты от переразряда: 11,1В
• Напряжение отсечки заряда: 12,6В
• Диапазон рабочих температур: от -20 до +55 градусов Цельсия
• Внешние размеры: 53,4 х 68,6 х 22мм
• Вес: 40 грамм

На плате контроллера установлен переключатель управления длительностью светового дня:

Индикация состояния контроллера:

Светодиод CHARGE:

• Не горит: ночной режим или отключена аккумуляторная батарея
• Горит постоянно: батарея заряжается
• Мигает: поддержание заряда батареи

Светодиод BATTERY:

• Красный горит или мигает медленно - включилась защита аккумулятора
• Красный мигает - остаток заряда батареи 25%
• Мигает красный и зеленый попеременно - остаток заряда аккумулятора 50%
• Мигает зеленый - остаток заряда аккумулятора 75%
• Зеленый горит постоянно - аккумулятор заряжен на 100%
• Мигают красный и зеленый одновременно - аккумулятор перегружен

Светодиод POWER:

• Горит зеленым: нормальная работа контроллера

Порядок установки и подключения:

• Подготовьте электрическую проводку от солнечной панели, аккумулятора и потребителей. Для минимизации потерь провода должны быть максимально короткие и достаточного сечения.
• Подключите аккумуляторную батарею к контроллеру.
• Подключите провода от солнечной панели соблюдая полярность. При правильном подключении светодиод "CHARGE" должен загореться или мигать 10 секунд.
• Подключите, строго соблюдая полярность, нагрузку.

Меры безопасности:

• Так как аккумулятор запасает большое количество энергии и имеет большой ток короткого замыкания подключать его настоятельно рекомендуется через защитный предохранитель.
• Так как солнечная панель может генерировать напряжение превышающее в два раза напряжение аккумулятора примите меры для исключения возможного замыкания выходов панели и используйте провода с качественной изоляцией.
• Не допускайте детей к контроллеру и соединительным проводам.
