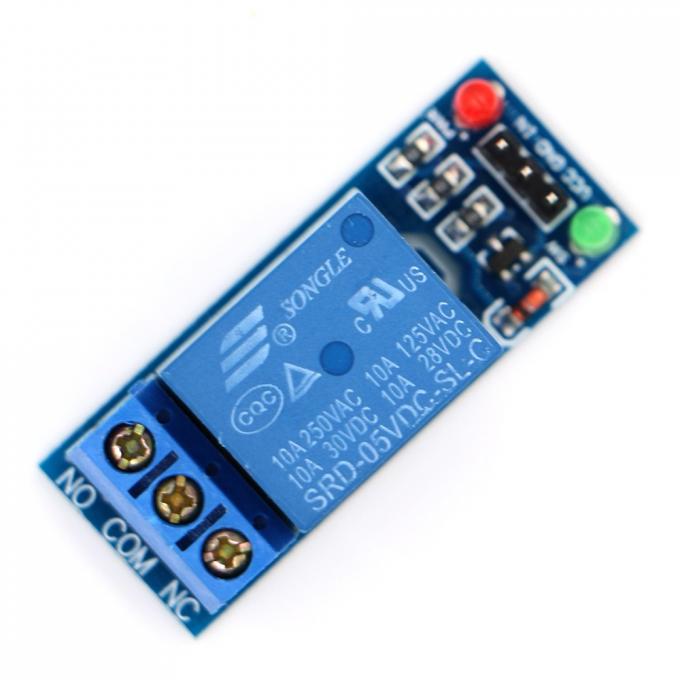

Модуль реле 5В 10А низького рівня (low level)

Юрий (14.11.2023)

Пару минут работы напильником (убрать по пол миллиметра по длинному краю), и плата реле прекрасно стала в этот корпус.
https://arduino.ua/prod2708-miniaturnii-korpys-diplekser-dip

Дмитро (11.11.2023)

Доброго дня! Підкажіть будь-ласка, що я роблю не так з релє? Використовую з Raspberry Pi 4, підключаю за схемою:
VCC -> PIN4 (5 volts)
GND -> PIN6
IN -> PIN12 (GPIO18)
При активації і деактивації GPIO18 нічого не відбувається, хоча 5v подається (перевіряв).
Само релє, наче робоче (перевіряв на двох однакових моделях), при ініціалізації
GPIO.setmode(GPIO.BCM)
GPIO.setup(18, GPIO.OUT)
чутно переключення. Так само, як і при GPIO.cleanup()

Гуменюк Віталій (06.09.2023)

Отримав консультацію та відповіді на всі запитання.
Придбав необхідні мені товарні позиції.
Дякую консультантам та магазину!!!

Гавриленко Максим (17.06.2022)

Дякую, все добре , і отримав и прцює як планувалося! Ваша праця потрібна людям!

Максим (17.01.2022)

Добрый день, можно ли управлять данным реле с NodeMCU V3 ESP8266 и нужно ли будет использовать конвертер логических сигналов ?

Спасибо

Кониенко Антон (29.09.2021)

Модуль работает нормально как и ожидалось. Комутирует 220В Кофемашину. Питание от 5В, управление от STM32F103 (3.3В). Для этого пин работает в режиме OpenDrain, при этом надо обратить внимание что не все пины 5В толерантны.
Хорошо, бы если в модуле был подтягивающий резистор к питанию. Работает и без него, но думаю стоит установить, ибо зеленый светодиод слегка светится.

Евгений (01.04.2021)

Подскажите, к этому реле можно подключит датчик препятствий E18-D80NK, или нужно что-то дополнительно?

Руслан (23.01.2021)

Реле з гальванічною розв''язкою?

Руслан (23.01.2021)

Реле з гальванічною розв''язкою?

Борис (29.04.2020)

Модуль отличный, работает согласно описанию . Одна проблема- конструктивно не предусмотрено крепление к чему-либо. Подскажите, плз, какие идеи на этот счёт?

Павел (31.01.2020)

работает, все ок

Малый Максим (08.10.2019)

отличный товар все работает исправно - в следующий раз докуплю твердотельных

Иван (10.01.2019)

Здравствуйте
купил недавно этот модуль. При подключении к ESP8266 Witty Cloud, сама ESP не грузится, а на модуле одновременно горят и красный и зеленый светодиоды. Модуль запитан от TSP-05 220В - 5В 3Вт (хотя пробовали с мк при питании по usb).При этом Модуль реле 5В 10А от RobotDyn (https://arduino.ua/prod2136-modyl-rele-5v-10a), на той же прошивке ESP работает нормально. Не подскажите в чем причина?

Александр (21.11.2018)

Для работы от ESP8266 где 3.3 надо прописать режим
pinMode(0, OUTPUT_OPEN_DRAIN);

Дмитрий (03.09.2018)

Заказал модуль..пришел быстро. Опрадал ожидания возложенные на него. Доволен покупкой)))

Руслан (27.05.2018)

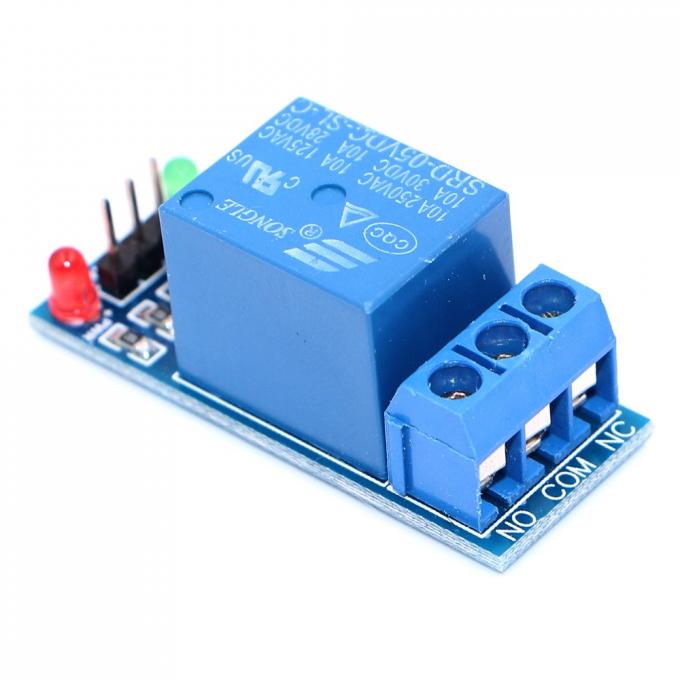

Максимальный ток коммутации реле 10А при 250В

Это не так. Исправьте.
http://www.circuitbasics.com/wp-content/uploads/2015/11/SRD-05VDC-SL-C-Datasheet.pdf

посмотрел на эти х-ки взял. А оно на резистивной нагрузке (бойлер 1500Вт) поплавилось.
В Даташите максимум это 7А при 240В, или 800VAC/240W в номинале.

Alex (06.04.2018)

Опытным путем было установлено, что если запитать модуль от 5В то управлять 3.3В уже не получается, будет воспринемать 3.3В как 0. А вот если питать модуль от 3.3 то всё работает как надо!

Бойко Игорь (25.01.2018)

Делал лампу на управлении ИК пультом. Для этой цели прикупил данный модуль. Оправдал все ожидания, работает исправно.

Сергей (03.01.2018)

Подключил к малинке вроде все правильно. Но почему то вместо зеленого загораться красный. Что может быть как исправить?

Артем К (15.10.2017)

Не удалось заставить реле включится при подключении к Ардуине. Само реле работает, при замыкании входа на GND - срабатывает.
Для управления с ардуины скорее всего придется городить доп. транзистор.

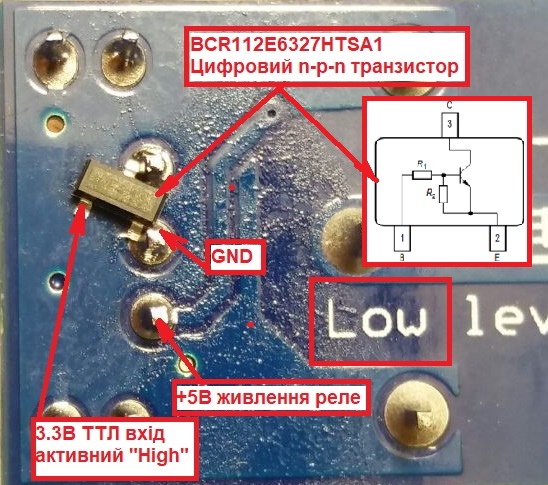

Антон (02.10.2017)

Товар не соответствует описанию!
В описании указано, что "Включается логической единицей, выключается логическим нулем", а на самом деле, наоборот, ведь управляющий транзистор p-n-p подключен общим эмиттером к плюсу питания. Заказал 6 модулей, пришлось во всех шести менять транзистор на n-p-n, менять полярность диодов и светодиодов, чтоб схема включалась логической 1.
Не советую покупать!

Владимир Оприщенко (15.08.2017)

Нет опторазвязки, как понимаю стоит полевик, поэтому 5в = выключено реле, а 3.3в = уже включено, советую учитывать это, возможно понадобиться дополнительный транзистор для правильной логики работы устройства.
Кстати, из-за неправильного управляющего сигнала, можно словить случай когда светодиод включения засветиться а реле будет оставаться выключенным.

Евгений (31.03.2017)

У Вас есть такой-же модуль с включением логической 1?

Дмитрий (28.03.2017)

Классный модуль! Работает все норм)

Ник (02.02.2017)

Постоянный или переменный ток? Могу я на него завязать 1.5кВт-ный тен?

Олег (26.01.2017)

Может ли использоваться в цепи с уровнем управляющего сигнала +3.3V?

Евгений (09.12.2016)

Удобный модуль, не требует дополнительной развязки
