Плата розробника STM8S103F3P6

код: DPC253

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
97 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
8
голосувати
Знайшли дешевше?
  • Плата розробника STM8S103F3P6
  • Опис
  • Відгуки (20)
  • Задати питання

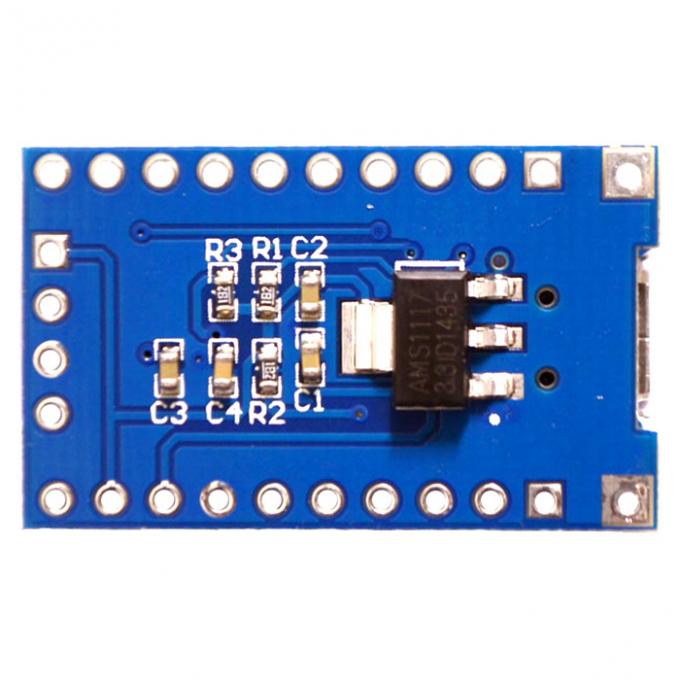

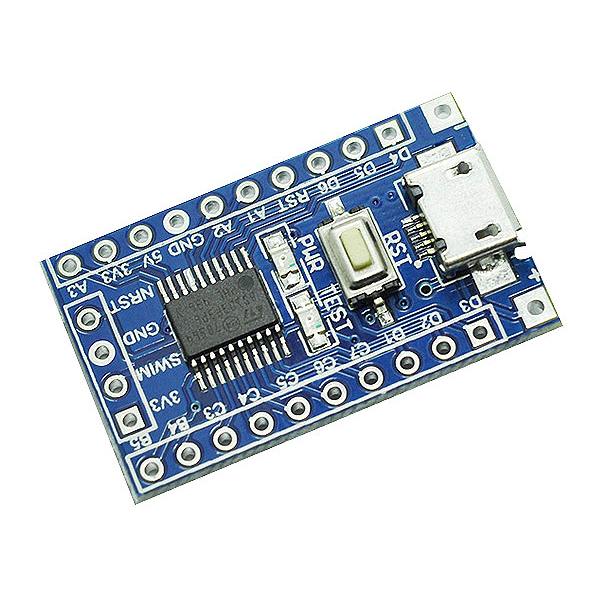

Плата розробника мінімальної конфігурації з 8-бітним мікроконтролером сімейства STM8 STM8S103F3P6. На платі зібрані всі необхідні мінімальні елементи для початку роботи з даним сімейством мікроконтролерів. Для програмування контролера необхідне застосування програматора ST-Link. Зручне розташування виводів дозволяє застосовувати її з безпаєчною макетною платою і програмувати не виймаючи її з макетної плати.

У складі товару немає конекторів – їх можна придбати окремо за посиланням.

Характеристики:

  • Модель: STM8S103F3P6
  • Ядро: STM8
  • Режим відладки: SWIM
  • Робоча частота: 16 МГц
  • Пам'ять програм: 8К
  • Оперативна пам'ять: 1К
  • Пам'ять даних EEPROM: 640 байт
  • Напруга живлення: 2.0-3.6 В
  • Кварцевий резонатор: відсутній
  • Розмір: 3.0 см x 1.9 см


Принципова схема:

Посилання:

Відгуки покупців про Плата разработчика STM8S103F3P6

Ігор (18.01.2021)

Працює нормально, прошивається stm8flash з програматором STLink V2. Можливо це всі знають, але у мене вийшло прошити лише після виконання команди:
stm8flash -cstlinkv2 -pstm8s103f3 -u
яка згідно мануалу означає: Unlock. Reset option bytes to factory default to remove write protection.

Відповісти

dbd (19.02.2020)

Мелкий баг в разводке платы: GND в разъеме SWIM не связана с землёй контроллера (Глеб (31.05.2019) - поэтому и шьётся только через usb). Лечится навешиванием проводника в любое место на массу.

Відповісти

admin (21.02.2020)

Описание досадного недоразумения добавили в описание товара. Спасибо за информацию.

Відповісти

Александр Русу (03.02.2020)

Издеваюсь над ней как могу уже несколько месяцев. Пару раз загонял по ошибке в жесткие электрические режимы. Уже трижды должна была сгореть, но пока все живое. Использую IAR + ST-Link/V2.
Из особенностей - светодиод, который на PB5 нельзя использовать вместо подтягивающего резистора. Если эту ножку использовать на вход (напр. подключить кнопку между PB5 и общим проводом), то надо обеспечить нормальную логическую единицу на входе (если подключен только светодиод, то на ножке +1,8 В)

Відповісти

alh (28.09.2019)

Платка хороша. Брал для работы с АЦП. Работает, нареканий нет)

Відповісти

Глеб (31.05.2019)

Работает, но почему-то прошивается только с питанием от mini usb. с питанием от st-link v2 выдаёт ошибку ''Tries exceeded'' (пробовал подавать на 5v и на 3.3v). Тестовый светодиод на PB5, а не PD3.

Відповісти

Александр (07.03.2019)

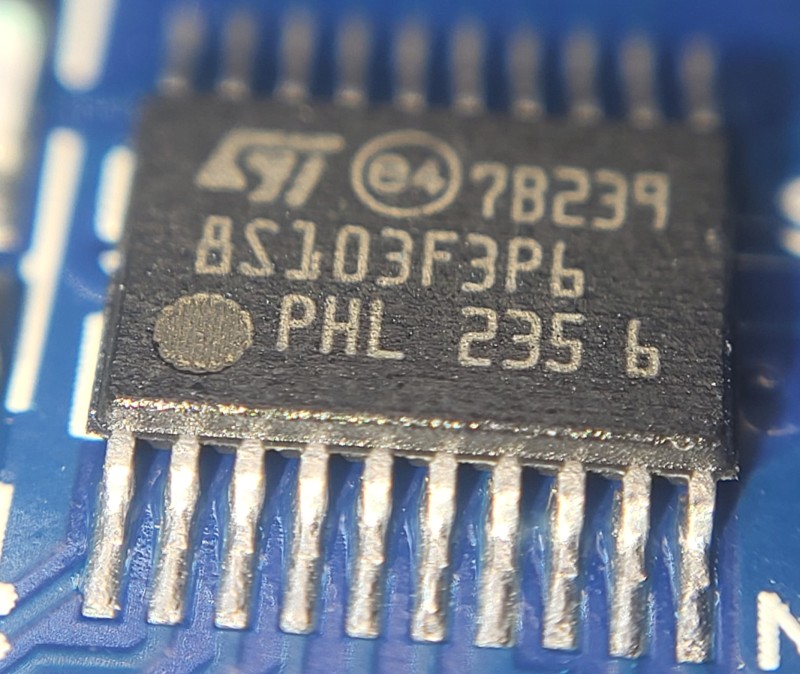

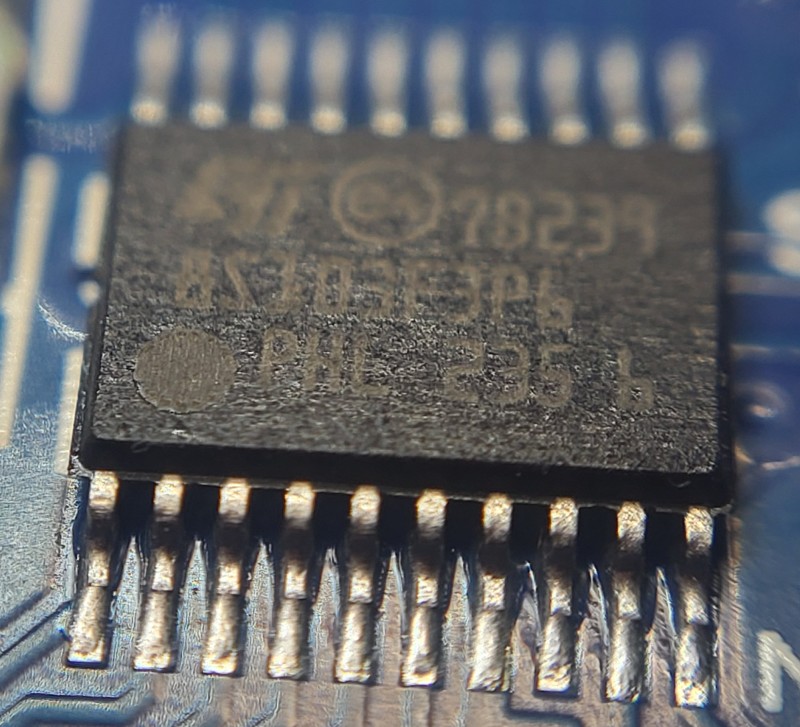

7 03 2019 Приобрел 4 платы. Вместо STM8S103F3P6 установлены STM8S103F2P6. Т.е. 4 К вместо 8. Прошивка не влазит.

Відповісти

admin (07.03.2019)

Возможно произошел пересорт у поставщика. Можем либо компенсировать Вам часть стоимости либо вернуть деньги за товар.

Відповісти

Александр (07.03.2019)

Спасибо за оперативную реакцию

Відповісти

Максим (08.02.2019)

Отлично работает под STVD+Cosmic. Жаль не развели место под кварц.

Відповісти

Петр (29.06.2018)

Плата качественная, отлично работает. Тестовый светодиод подключен к PB5, а не к PD3.

Відповісти

Александр (17.04.2018)

Заказом доволен, все как всегда оперативно и в лучшем виде. Единственное просьба, добавьте в описании, что в комплекте не идут коннекторы. Если что, заказывайте сразу https://arduino.ua/prod332-Konnektor_40_pin_papa

Відповісти

Алексей Кравченко (10.01.2018)

Проверил в Keil все вроде работает нормально.

Відповісти

аааа (02.02.2018)

Цікаво як ?

Відповісти

Клава (28.03.2018)

Да уж. Интересно как это он проверил.
Потому как не понятно, что за схема этого "устройства".
В www описания конкретно нет никакого.
Известно только, что там STM8S103F3 и ....это все.

Відповісти

admin (29.03.2018)

На плате установлен контроллер с минимальной обвязкой, достаточной для его полноценной работы.

Відповісти

Александр (15.04.2018)

По этой плате документации и примеров тонны, когда уже люди научатся гуглить прежде чем оставлять безсмысленные отзывы, вот хороший пример описания с Hello World к примеру. https://acdc.foxylab.com/stm8

Відповісти

Петр (16.12.2017)

Самый дешевый способ попробовать STM8.
В качетве программатора использую фирменный ST-Link/V2 ,приобретенный несколоько лет назад для прошивания STM32, он также содержить интерфейс SWIM для программирования STM8.
Установил компилятор COSMIC, дицензия так и не пришла на почту. Пришлось установить SDCC , им теперь и пользуюсь. Хотел быстро сгенерировать код в STM8CubeMX , оказалось,что он не умеет генерировать код, пользуюсь библиотекой SPL.
Всем , кто хочет за день-два разобраться с STM8 рекомендую данную плату.

Відповісти

Тарас (06.12.2017)

Flash - 8 KB, EEPROM - 1 KB, RAM - 640 B

Відповісти

Тарас (06.12.2017)

В описании ошибка - память программ 8 КБ, память данных 1 КБ

Відповісти
