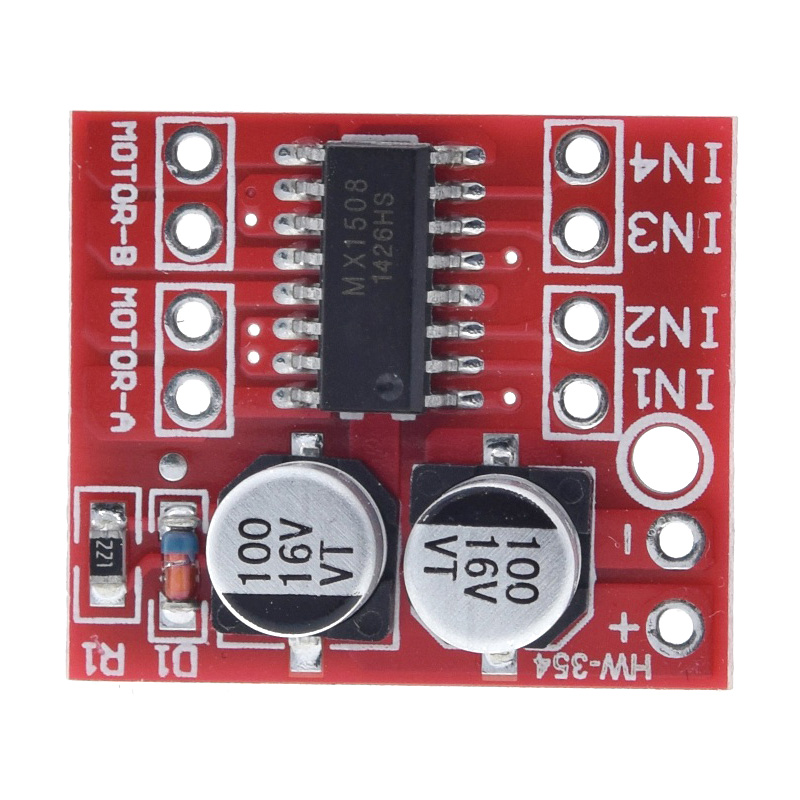

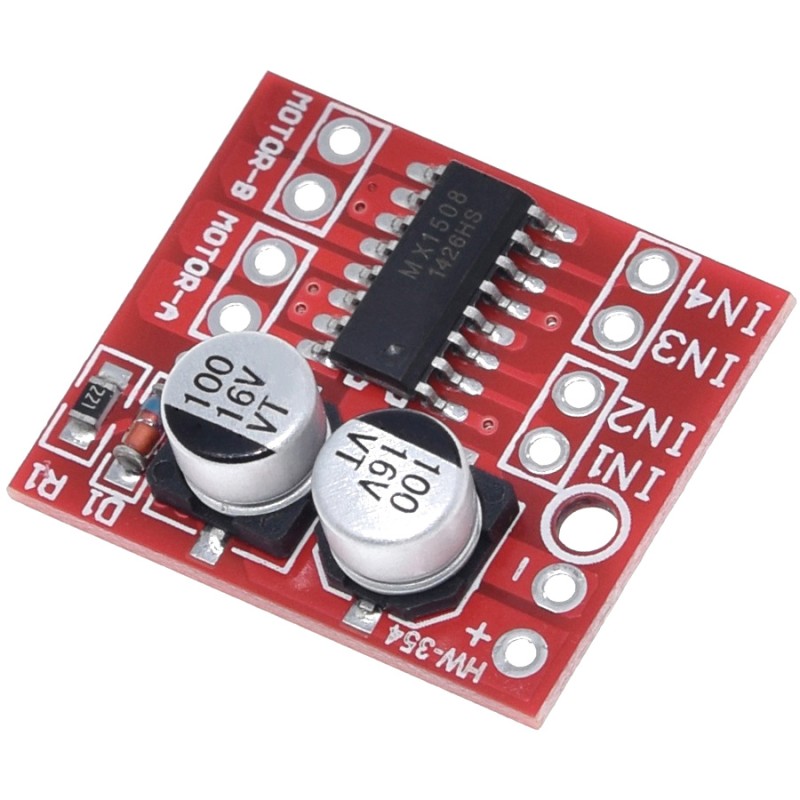

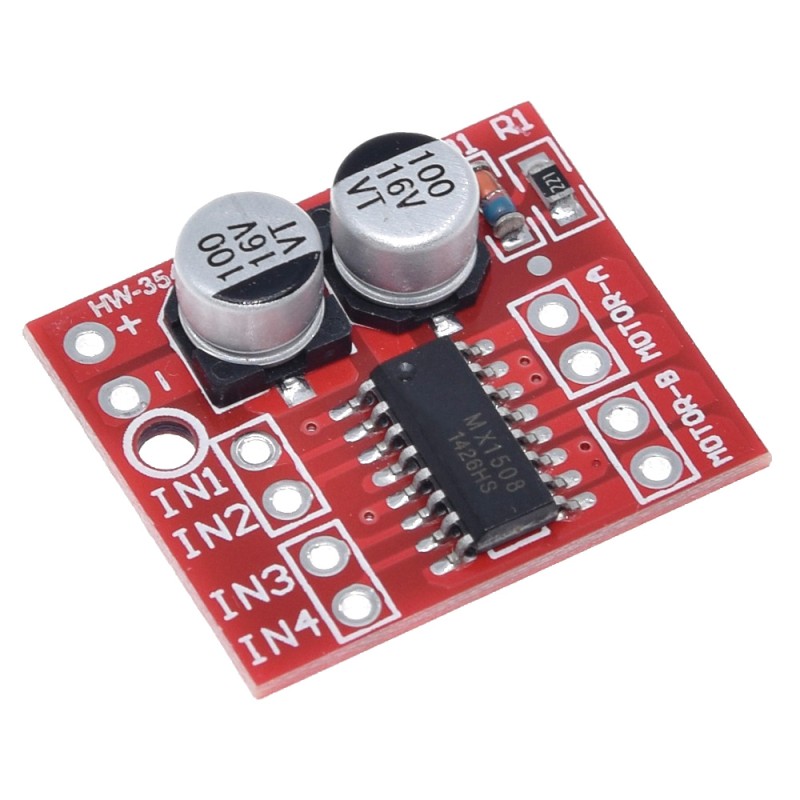

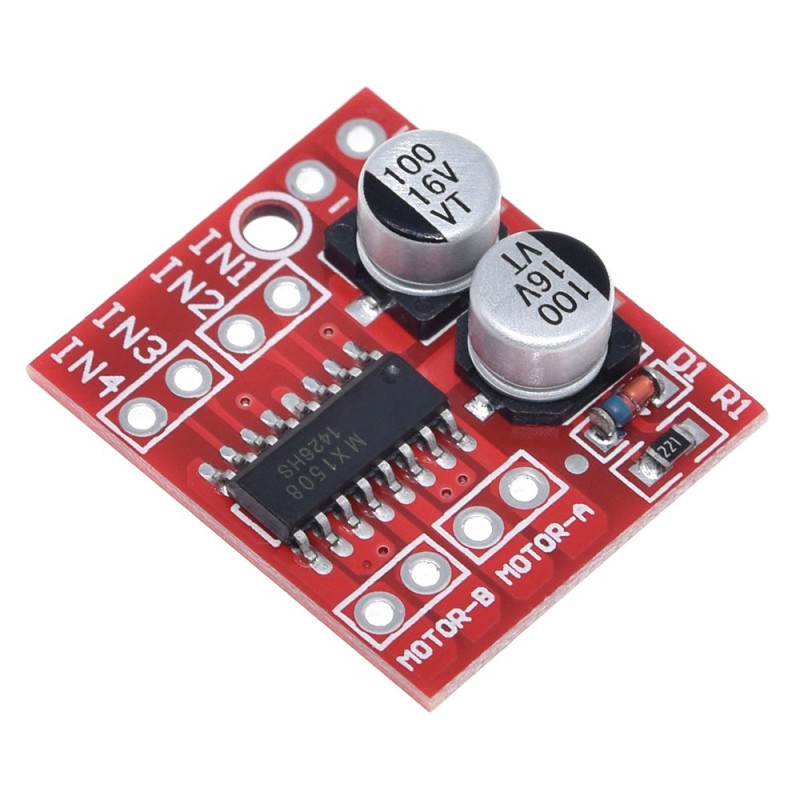

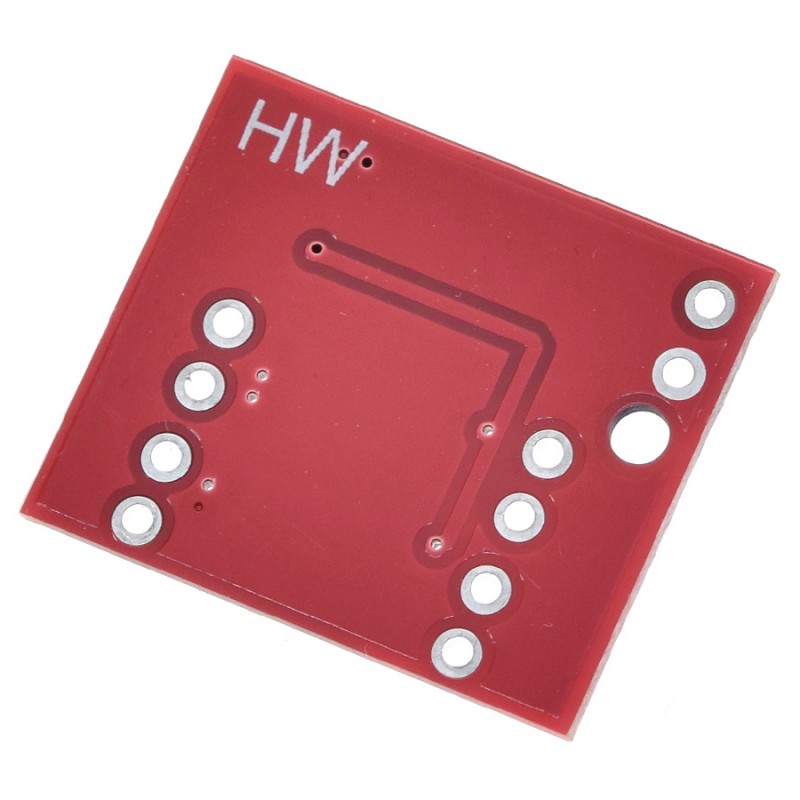

Драйвер двигунів TC1508A / MX1508, 2 канала, H-мост, 2–10 В, L298N Mini

Двоканальний драйвер двигунів TC1508A MX1508 (повний аналог L298N), H-міст, 2–10 В, PWM — компактний двоканальний модуль для керування двигунами постійного струму. Плата оснащена двома незалежними H-мостами на MOSFET-транзисторах і дозволяє керувати двома DC-двигунами зі зміною напрямку обертання та регулюванням швидкості.

Цей модуль також широко відомий під назвами MX1508, MX1508A та L298N Mini і використовується як компактна альтернатива класичним драйверам L298N. При цьому встановлена на платі мікросхема може мати маркування TC1508A.

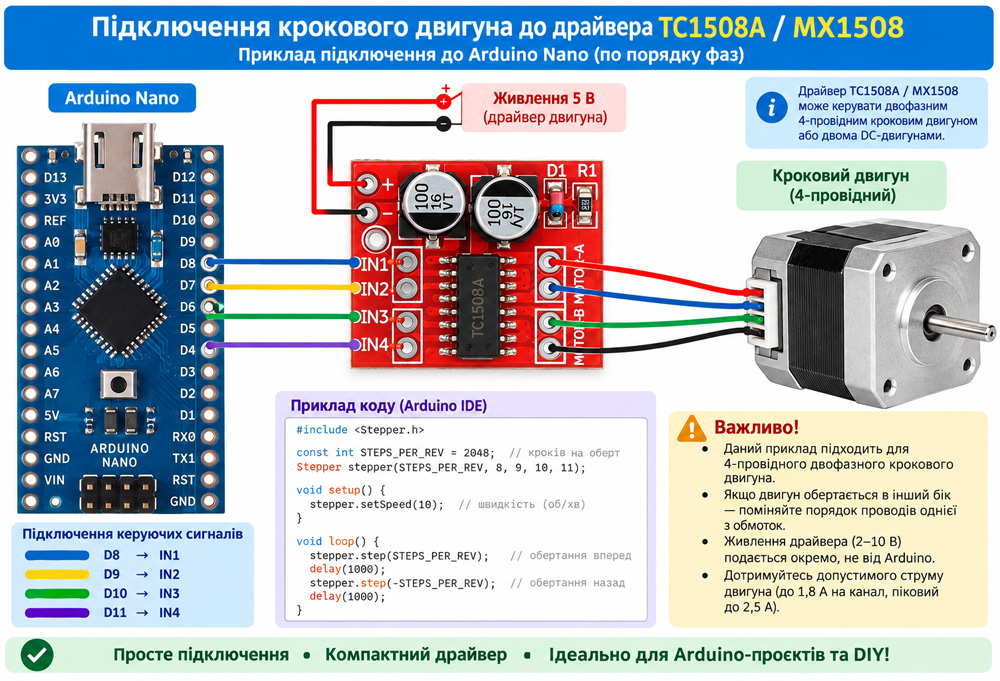

Модуль дозволяє підключити два двигуни постійного струму або використовувати обидва канали для керування одним двофазним 4-провідним кроковим двигуном. Напрямок обертання кожного двигуна задається логічними входами, а швидкість може регулюватися за допомогою PWM.

Завдяки низькій робочій напрузі модуль чудово підходить для невеликих двигунів, робототехнічних конструкцій, мобільних платформ, іграшок, радіокерованих моделей та різноманітних Arduino/DIY-проєктів.

На відміну від класичного L298N, у TC1508A використовуються вбудовані силові MOSFET-транзистори. Це дозволяє отримати компактний розмір плати та зменшити тепловиділення під час роботи.

Основні характеристики

• Назва: TC1508A / MX1508
• Тип: двоканальний драйвер двигунів
• Мікросхема: TC1508A
• Комерційні назви: MX1508, MX1508A, L298N Mini
• Кількість каналів: 2
• Тип вихідного каскаду: подвійний H-міст
• Силові ключі: вбудовані MOSFET
• Підтримувані двигуни: DC-двигуни
• Кількість DC-двигунів: до 2
• Кроковий двигун: 1 × двофазний 4-провідний
• Напруга живлення: 2–10 В DC для даного модуля
• Логічне керування: 1,8–7 В
• Максимальний безперервний струм: до 1,8 А на канал
• Піковий струм: до 2,5 А на канал
• Регулювання швидкості: PWM
• Зміна напрямку обертання: є
• Режим гальмування: є
• Захист від перегрівання: є
• Опір відкритого каналу: близько 1,6 Ом
• Корпус мікросхеми: SOP-16
• Розмір модуля: близько 25 × 21 × 5 мм
• Кількість керуючих входів: 4 — IN1, IN2, IN3, IN4

Характеристики TC1508A передбачають два MOSFET H-мости, керування рухом уперед/назад, зупинкою та гальмуванням, а також безперервний струм до 1,8 А на канал і піковий струм до 2,5 А.

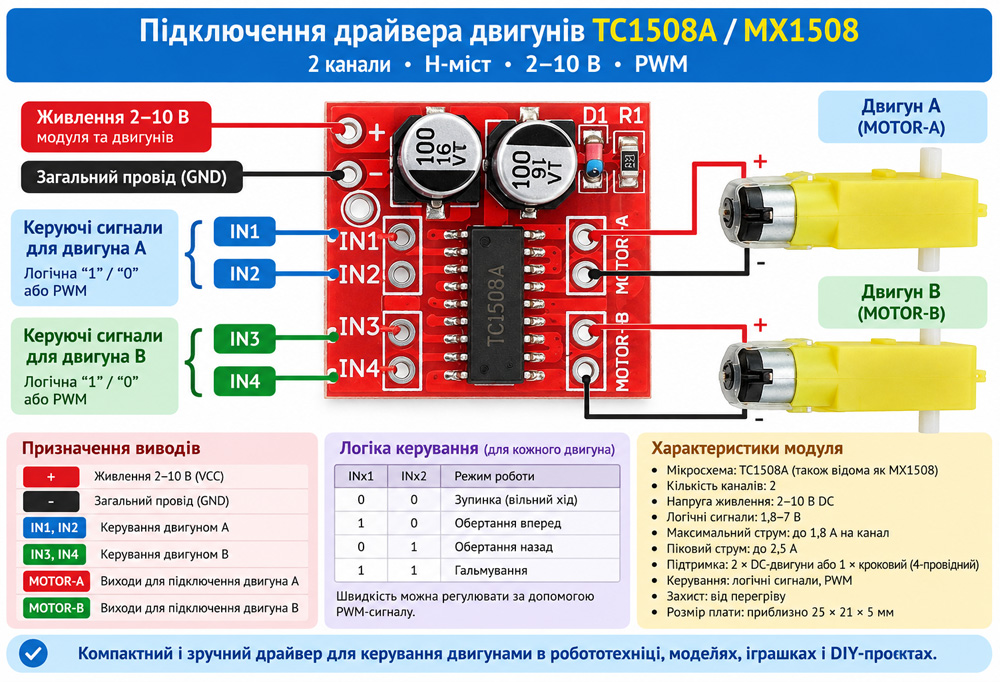

Призначення виводів

• IN1, IN2 — керування першим двигуном;
• IN3, IN4 — керування другим двигуном;
• MOTOR-A — підключення першого двигуна;
• MOTOR-B — підключення другого двигуна;
• + — позитивний вивід живлення;
• − — загальний провід (GND).

Модуль TC1508A / MX1508 підходить для:

• Arduino-проєктів;
• робототехніки;
• мобільних роботів;
• радіокерованих моделей;
• невеликих гусеничних платформ;
• іграшок;
• керування колекторними двигунами;
• саморобних механізмів та приводів;
• DIY-проєктів.

Компактний розмір, низька робоча напруга та два незалежні H-мости роблять TC1508A зручним рішенням для керування малопотужними DC-двигунами.
