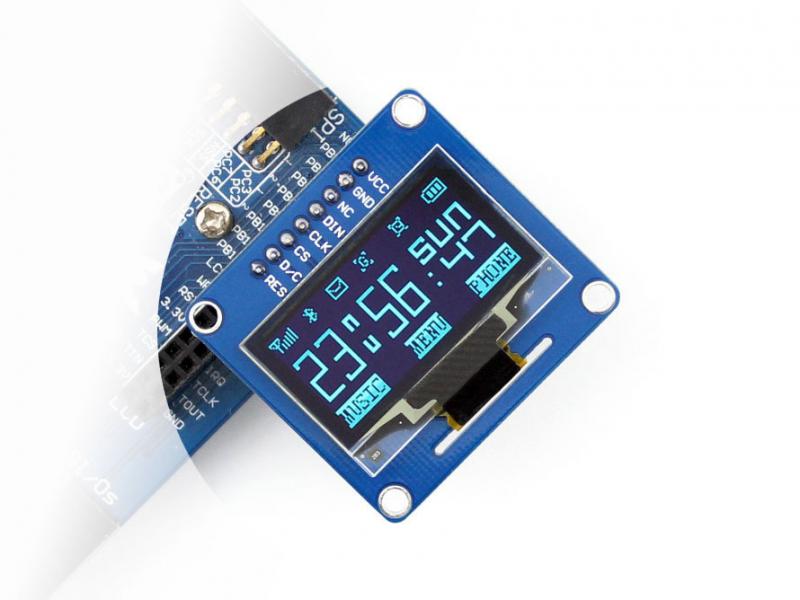

OLED дисплей 1.3" I2C/SPI інтерфейси 128x64 (синій) від Waveshare

код: AOC524

Waveshare
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
284 грн

в наявності



Купити в один клік

15
голосувати
Знайшли дешевше?
  • OLED дисплей 1.3" I2C/SPI інтерфейси 128x64 (синій) від Waveshare
  • OLED дисплей 1.3" I2C/SPI інтерфейси 128x64 (синій) від Waveshare
  • OLED дисплей 1.3" I2C/SPI інтерфейси 128x64 (синій) від Waveshare
  • Опис
  • Відгуки (13)
  • Задати питання

Яскравий, економічний, дуже контрастний OLED дисплей гідно прикрасить будь-яку Вашу конструкцію, для якої важливі розміри і зовнішній вигляд. Контрастність дисплея дозволить впевнено зчитувати з нього інформацію навіть при дуже яскравому світлі.

Код виробника: 10451, 1.3inch OLED (B)

Характеристики:

  • Драйвер дисплея: SH1106
  • Інтерфейс: 3-дротовий SPI, 4-дротовий SPI, I2C
  • Робоча напруга: 3,3 В
  • Напруга інтерфейсів: 3,3
  • Роздільна здатність: 128 * 64
  • Розмір дисплея: 1,3-дюйма
  • Кольори: Синій
  • Кут огляду:> 160 °
  • Розміри: 40,5мм * 37,5мм
  • Робоча температура: від 20 ° С до 70 ° С
  • Температура зберігання: від -30 ° С до 80 ° С

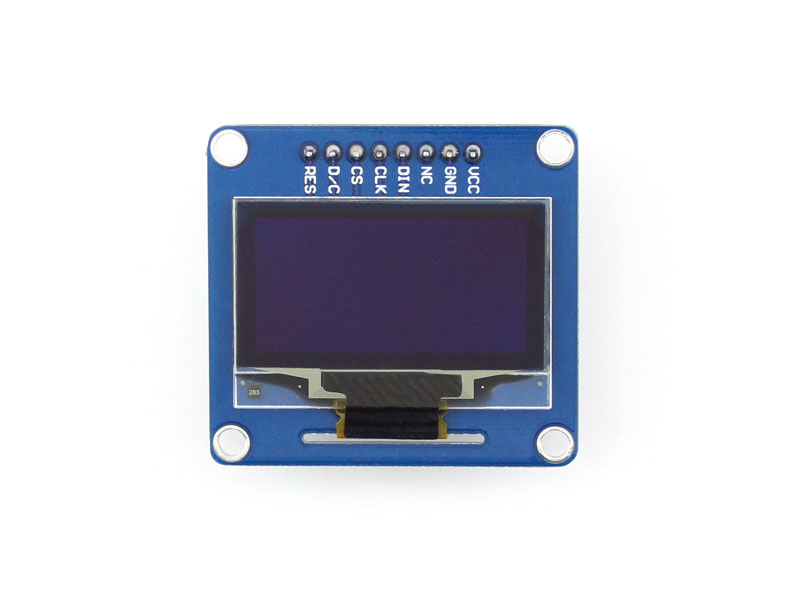

Призначення виводів:

  • 1 VCC Напруга живлення (3,3 В-5В)
  • 2 GND Загальний
  • 3 NC НЕ використовується
  • 4 DIN Вхід даних
  • 5 CLK Вхід тактових імпульсів
  • 6 CS Вибір кристала, активний низький рівень
  • 7 D / C Вибір Команди / Дані. низький рівень для команд, високий для даних
  • 8 RES Сигнал скидання, активний низький рівень

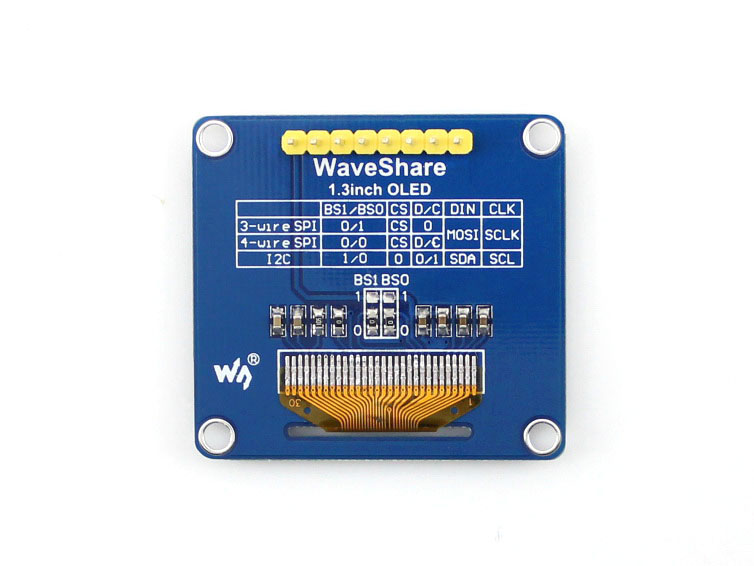

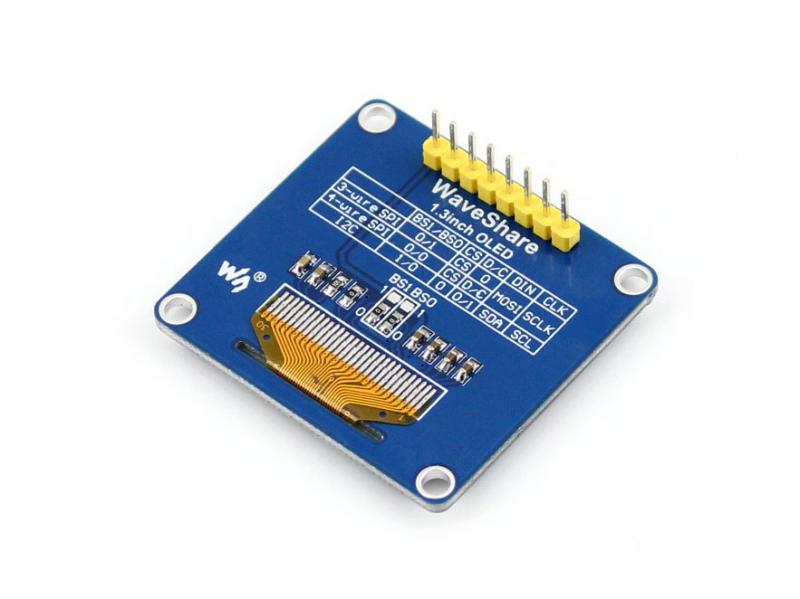

Конфігурація типу інтерфейсу:

Інтерфейс BS0/BS1 DIN SCK
3-дротовий SPI 1/0 MOSI SCLK
4-дротовий SPI 0/0 MOSI SCLK
I2C 0/1 SDA SCL

Посилання:

OLED дисплей 1.3 I2C SPI интерфейсы 128x64 синий

Відгуки покупців про OLED дисплей 1.3" I2C/SPI интерфейсы 128x64 (синий) от Waveshare

Шевченко Станислав Александрови (19.04.2024)

Маю два таких модулі, один перепаяний під i2c. Жоден не працює ні з ардуіно нано, уно, про мікро, esp32. перебрав вже все що можна, підкажіть робочі схеми та бібліотеки. бажано для i2c та нано.

Відповісти

admin (22.04.2024)

Доброго дня. Виробник надає приклади тільки з підключенням по SPI. Можливо існують і інші бібліотеки.

Відповісти

Максим (17.09.2021)

мне к ESPDUINO 32 подключиться удалось через эту библиотеку https://github.com/nhatuan84/esp32-sh1106-oled

Відповісти

Александр (06.02.2021)

После месяца работы в изделии следы выгорания диодов на экране стали катастрофически видны. А после 2-х появилась битая колонка в 1 пиксель (на фото).
Рабатал с ESP8266WiFi (wemos D1 R1) на 3.3V
Использовалась библиотека U8x8lib.h (строка инициализации - U8X8_SH1106_128X64_NONAME_3W_SW_SPI u8x8)
Время работы 2 месяца 24/7 с временем свечения 5/60

Відповісти

Дмитрий (13.03.2023)

Они все выгорают со временем. :(

Відповісти

SaSS (09.05.2020)

Подскажите, пожалуйста, как его по I2C подключить?
замыкаю перемычку BS1 и arduino nano не запускается ((
подключал:
vcc - +5v
gnd - gnd
din - a4
clk - a5

Відповісти

admin (29.05.2020)

На платах Arduino nano SDA - PinD4, SCL - PinD5

Відповісти

Юрий (11.02.2023)

без вывода reset в i2c режиме не работает.
#include //библиотека
#define OLED_RESET 4 //пин ардуино
Adafruit_SH1106 display(OLED_RESET);

Відповісти

Иван (12.12.2017)

Как его подключать? Можно ссылку? В интернете всё про SSD1306

Відповісти

admin (13.12.2017)

Обновили ссылки.

Відповісти

Андрей (29.09.2017)

Дисплей отличный но мне попался маленький косяк не хотел стартовать, и обвинять никого не собираюсь, написал компании ответили присылай или привози будем разбираться, но я решил пропаять после этого всё заработало отлично, благодарю компанию за быстрый ответ и доставку.

Відповісти

asavah (19.09.2017)

Описание не соответсвует суровой дествительности :)

Драйвер в 1.3'''' sh1106, а не ssd1306
http://www.waveshare.com/wiki/OLED_Datasheets

https://github.com/rm-hull/luma.oled/issues/163

Відповісти

admin (20.09.2017)

Спасибо за замечание - описание исправили.
С нас скидка)

Відповісти
