475 грн
в наявності
Опис
Відгуки (10)
Задати питання

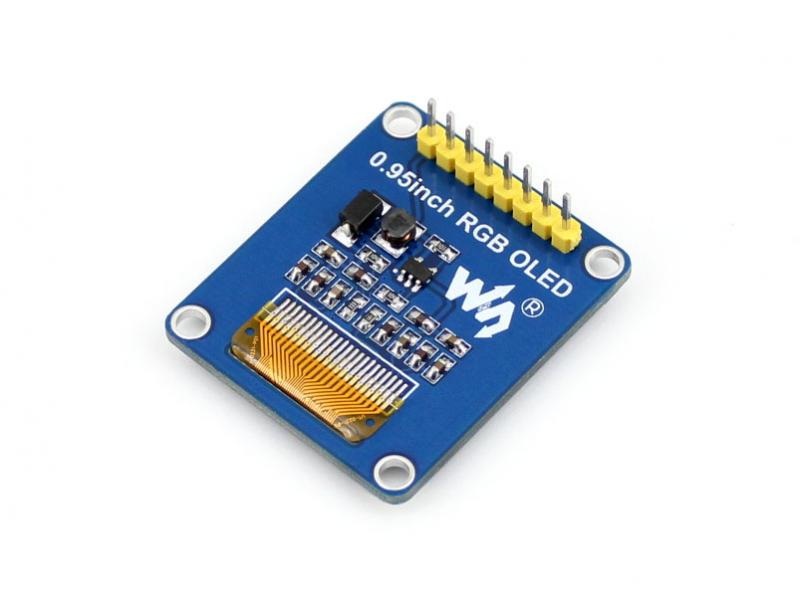

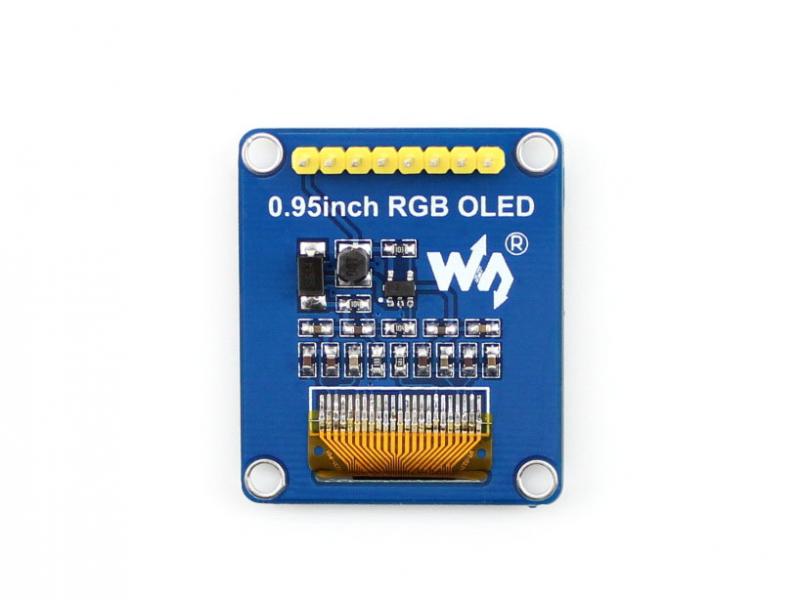

Яскравий, економічний, дуже контрастний повноколірний OLED дисплей 0.95inch RGB OLED (B) гідно прикрасить будь-яку Вашу конструкцію, для якої важливі розміри і зовнішній вигляд. Контрастність дисплея дозволить впевнено зчитувати з нього інформацію навіть при дуже яскравому світлі. Просте підключення і поширений 4-дротовий SPI інтерфейс дозволить підключити декілька дисплеїв до будь-якого мікроконтролера.
Код виробника: 10514, 0.95inch RGB OLED (B)
Характеристики:
Драйвер дисплея: SSD1331
Інтерфейс: SPI
Робоча напруга: 3,3 В / 5В
Напруга інтерфейсів: 3,3 / 5В
Роздільна здатність: 96 * 64
Розмір дисплея: 0.95-дюйма
Кольори: 65535 кольорів
Кут огляду:> 160 °
Розміри дисплея: 31.7мм × 37.0мм
Розміри модуля: 33мм * 33.50мм
Робоча температура: від 20 ° С до 70 ° С
Температура зберігання: від -30 ° С до 80 ° С

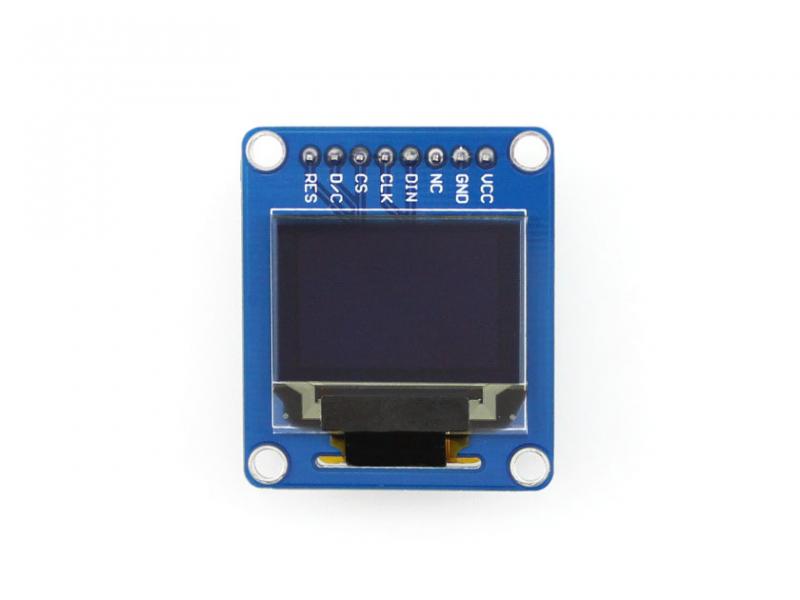

Призначення виводів:
1 VCC Напруга живлення (3,3 В-5В)
2 GND Загальний
3 NC НЕ використовується
4 DIN Вхід даних
5 CLK Вхід тактових імпульсів
6 CS Вибір кристала, активний низький рівень
7 D / C Вибір Команди / Дані. низький рівень для команд, високий для даних
8 RES Сигнал скидання, активний низький рівень
Розміри дисплея:
Відгуки покупців про OLED RGB дисплей 0.95" SPI 96x64 от Waveshare
Гужва Віталій Анатолійович (10.04.2023)
Добрый день. Подскажите пожалуйста на какие выводы припаять этот дисплей к ардуино нано чтобы он заработал? На любые можно и потом назначить в скетче или нужно на определенные выводи паять?
Если у меня на ардуино нано уже сидит матрица 8х8 на чипе МАХ7219, возможно подключить ещё и этот дисплей?
По поводу вопроса одновременного подключения матрицы на чипе MAX7219 и данного дисплея так и не дали ответ. Так вот, разобрался, оба устройства работают по шине SPI.
По SPI можно подключить параллельно много устройств. То есть параллельно садим контакты MISO и MOSI всех устройств на ардуино, для каждой платы ардуино на свои контакты. К примеру для ардуино нано это всегда будут D11, D12. Так же параллельно садим вывода CLK всех устройств. А уже раздельно садим с каждого устройства контакт CS (выбор кристалла) на любой выход ардуино. В итоге когда ардуино захочет передать данные на определенное устройство, то она передаст данные по MOSI и подаст сигнал на контакт CS именно того устройства которому нужно передать данные.
MISO и MOSI
4 DIN Вхід даних
5 CLK Вхід тактових імпульсів
6 CS Вибір кристала, активний низький рівень
7 D / C Вибір Команди / Дані. низький рівень для команд, високий для даних
Магазин на Высоте, вопросов нет, как всегда всё отлично.
По индикатору, работает нормально, атмеги с 16к памяти вполне достаточно для нормальной работы библиотек вывода текста и графических примитивов. Не понравилась яркость свечения и насыщенность цветов, ИМХО за эти деньги, такая диагональ, пусть и полноцветная считаю не целесообразной
Взял для того чтоб отображать одну цифру ХХ.Х крупным шрифтом разным цветом. Цифра меняется много раз в секунду. Перерисовка текста большим шрифтом проходит очень медленно. Мне не подошло. Взял 7-сегментный экран, все отлично.
На счёт скорости перерисовки, вы точно уперлись в скорость загрузки данных а не где-то в другом месте было ограничение скорости ? Какая частота была на SCK ? Спасибо.
