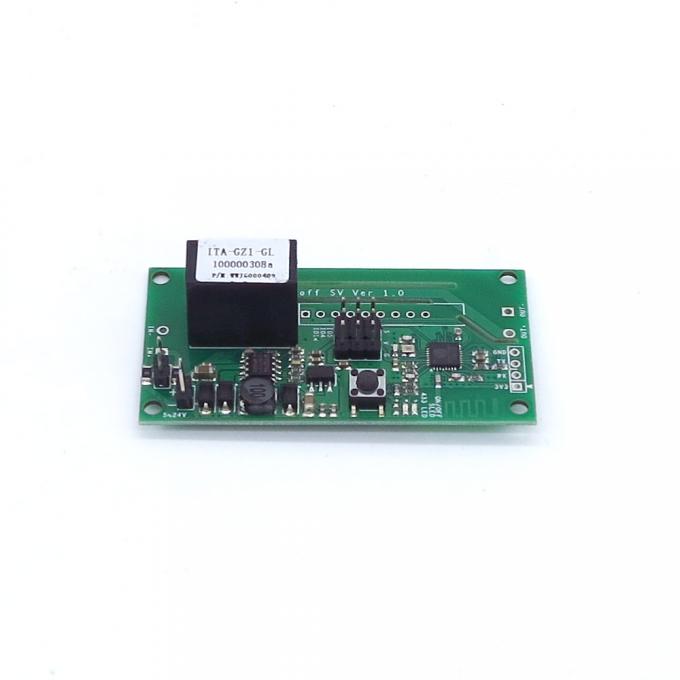

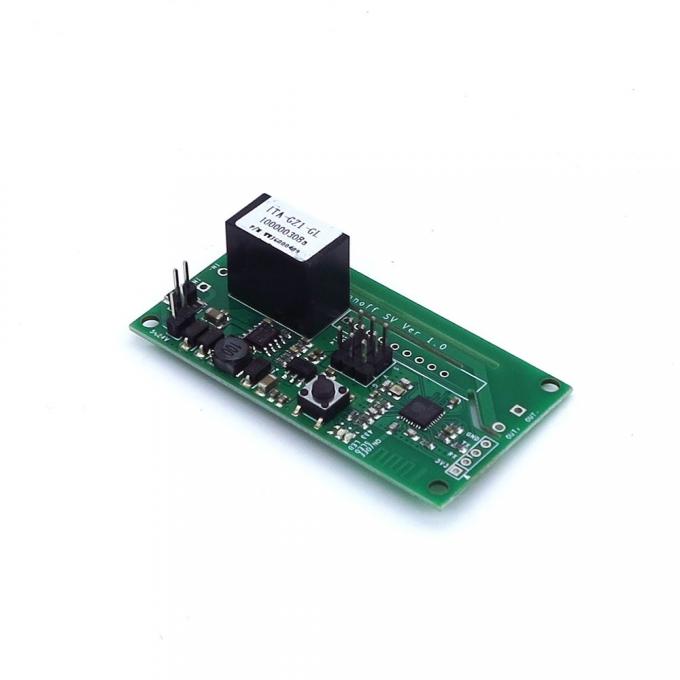

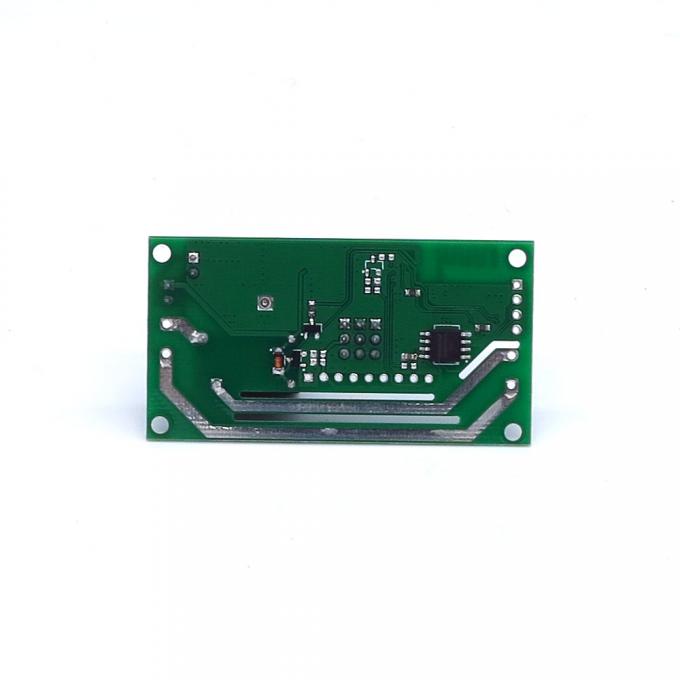

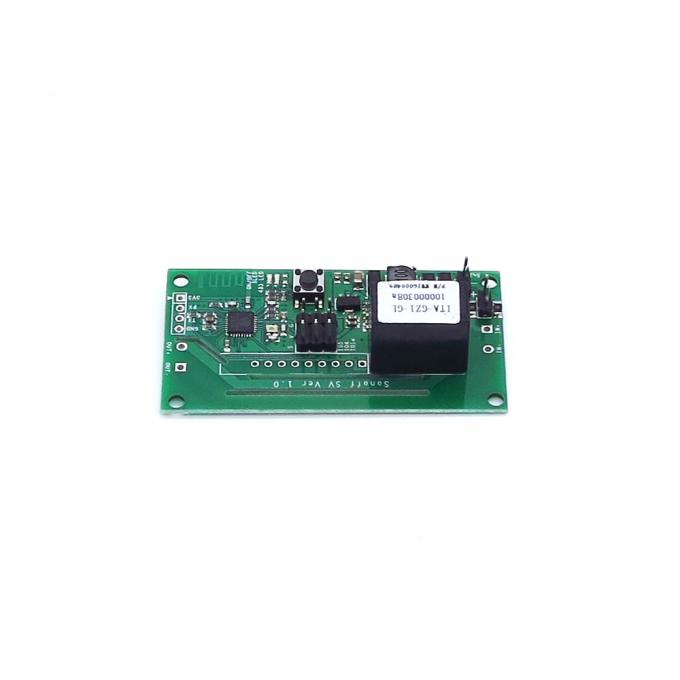

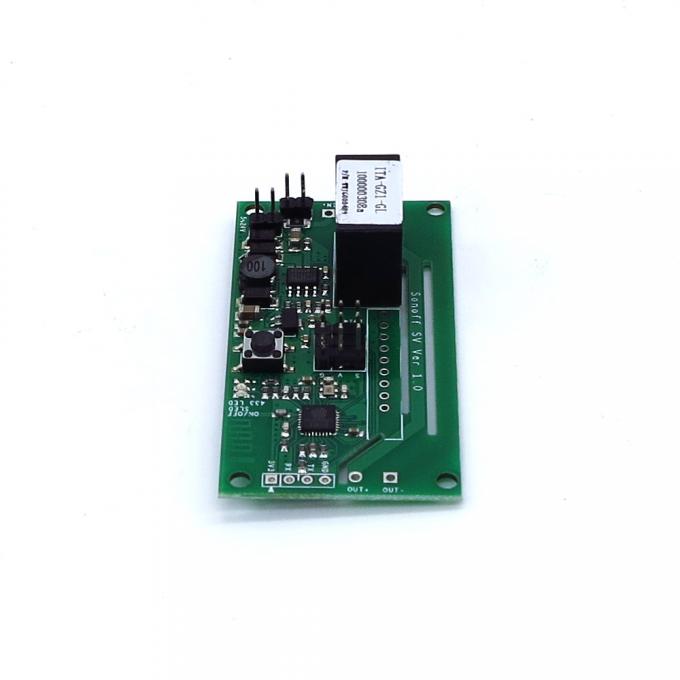

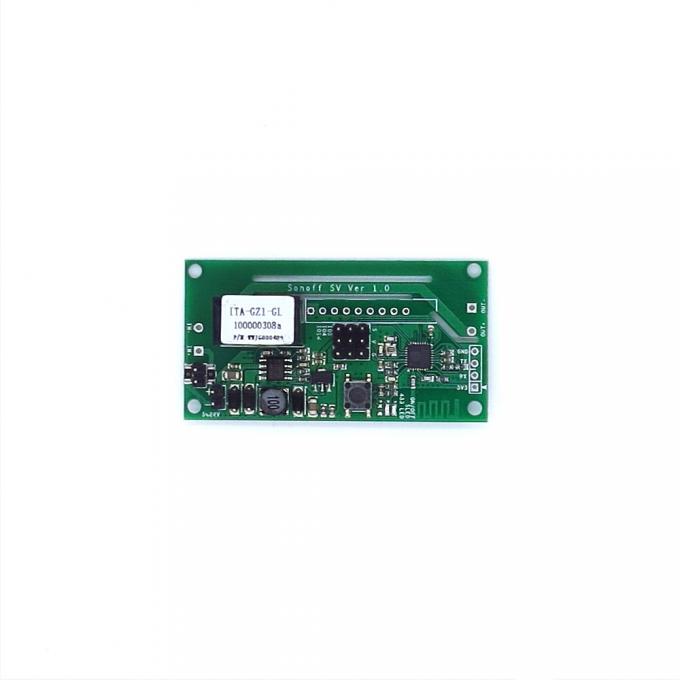

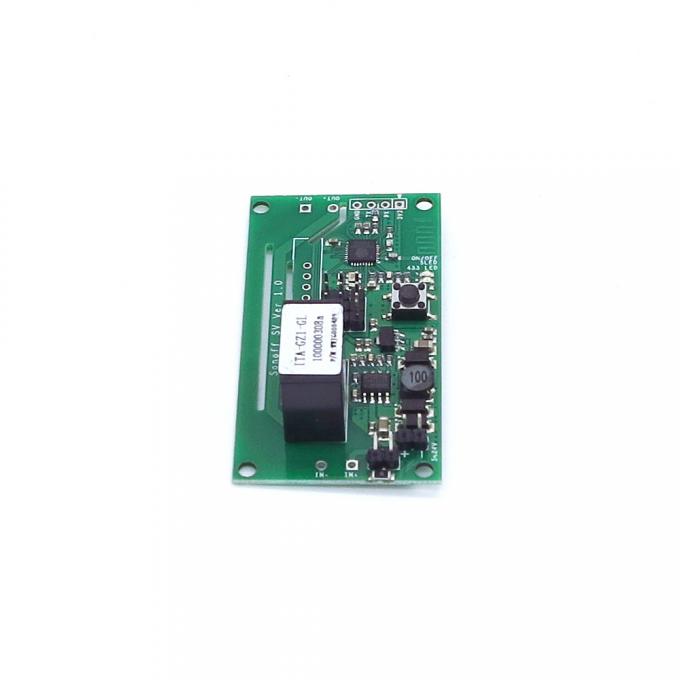

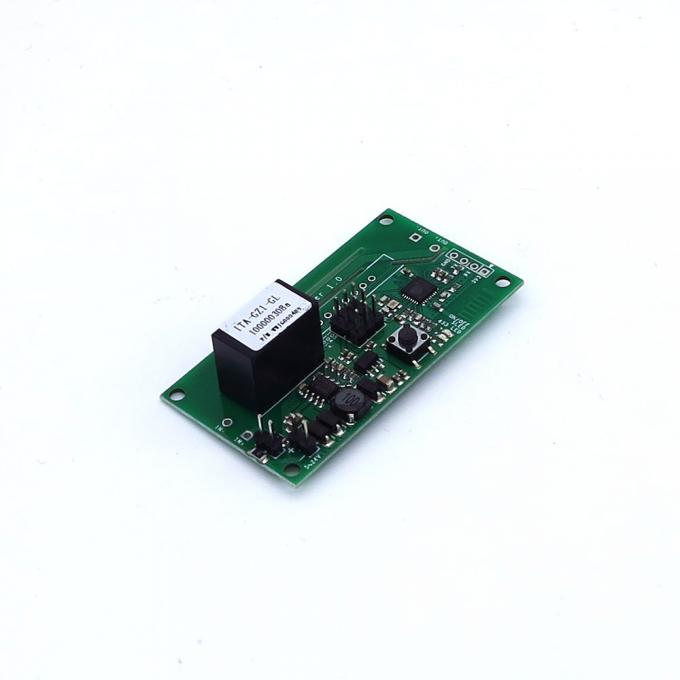

WI-FI вимикач SONOFF SV 5В-24В

Sonoff SV є низьковольтним WiFi перемикачем, призначеним для розробників, які хочуть побудувати власну інтелектуальну домашню систему. Вимикач живиться від низьковольтного джерела живлення напругою від 5В до 24В. Поділ джерела живлення за допомогою електромагнітного реле дозволяє йому управляти потужним навантаженням постійного або змінного струму з напругою, рівною або відмінною від вхідної напруги живлення. Він має GРІO виводи, зарезервовані для підтримки подальшого розширення пристрою. Цей модуль не має функції управління RF433 і поставляється без корпусу і без джерела живлення.

Код виробника: IM160220004, SV

Огляд:

Sonoff SV є доступним пристроєм, який надає розробникам інтелектуальний домашній контроль. Sonoff SV може підключатися до широкого спектру пристроїв. Sonoff SV обмінюється даними з хмарною платформою через маршрутизатор WiFi, що дозволяє клієнтам дистанційно керувати усіма підключеними пристроями через мобільний додаток eWeLink. Хмарний сервер Sonoff SV є глобальним сервером Amazon AWS.

Можна керувати пристроями з будь-якої точки світу, де є мобільна мережа і в будь-який час. Ще одна доступна функція - встановити графіки часу для приладів, які можуть включати зворотний відлік, заплановане вмикання / вимикання.

Мобільний додаток eWeLink дозволяє клієнтам легко керувати своїм обладнанням. Версію програми для iOS можна завантажити в App Store, а версію для Android - в Google Play.

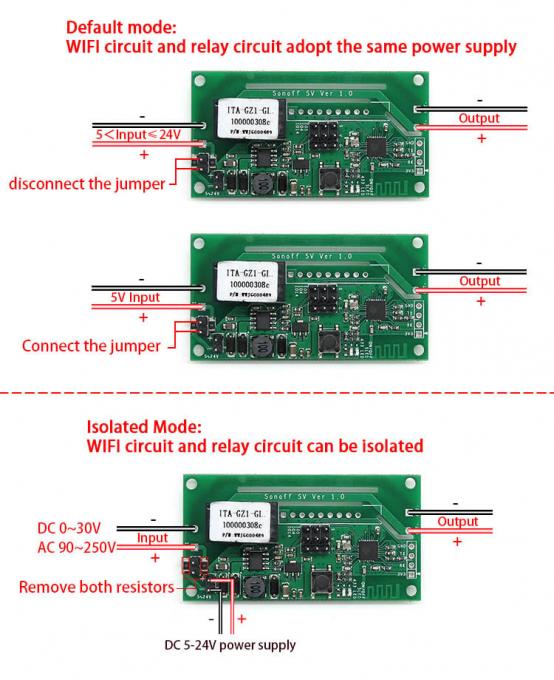

Для живлення логічної частини перемикача від силової напруги 5В на платі передбачена перемичка, що підключає вхідну напругу живлення на внутрішню шину 5В. При використанні живлення напругою вище 5В перемичку слід зняти і вхідну напругу подати на роз'єм 5-24, яка буде знижена вбудованим імпульсним перетворювачем напруги до напруги 5В.

На платі передбачений роз'єм, на який виведений послідовний інтерфейс UART для перепрошивки мікроконтролера і GPIO входи / виходи для підключення додаткових пристроїв і датчиків. Всі виводи підписані на платі. При підключенні до перерахованих роз'ємів слід враховувати що між ними і живлячим силовим напругою немає гальванічної розв'язки.

Особливості:

• Дистанційне вмикання / вимикання - вмикання / вимикання електричних пристроїв в будь-якому місці
• Низька напруга живлення від 5В до 24 В постійного струму
• Підтримка додатків - безкоштовний додаток для iOS і Android Mobile eWeLink
• Статус синхронізації - статус пристрою в режимі реального часу для керуючого додатку
• Розклад - задайте таймери за розкладом / по зворотному відліку для вмикання / вимикання в зазначений час
• Розподілене управління - Керуйте своїм розумним будинком разом зі своєю сім'єю
• Сцена - вмикання / вимикання набором пристроїв одним натисканням
• Розумна сцена - Управління пристроями в залежності від даних з датчиків і розкладу
• Сумісність - відмінно працює з Amazon Alexa, Google Assistant, IFTTT, Google Nest

Характеристики WiFi контролеру ESP8266:

• Підтримуваний стандарт бездротових мереж 802.11 b / g / n
• Вбудований процесор Tensilica L106 32-бітний мікроконтролер з робочою частотою 80 мГц з підтримкою RTOS
• Вбудований пакет протоколів TCP / IP
• Вбудований перемикач TR, LNA, підсилювач потужності і мережевий контролер
• Вбудовані ФАПЧ, стабілізатор напруги, система управління живленням і 802.11b режим з вихідною потужністю +20 dBm
• Підтримка протоколів WiFi WPA / WPA2
• Підтримка хмарного оновлення прошивки
• Підтримка режимів STA / AP / STA + AP
• Доступні інтерфейси: UART, I2C, PWM, GPIO
• Струм в режимі глибокого сну 10 мкА, в режимі зупинки менше 5 мкА
• Пробудження, підключення та передача пакета даних за 2мс
• Споживання енергії менше 1мВт (DTIM3)

Посилання:

• Принципова схема
• ESP8266 Datasheet
• Сторінка товара виробника
• Робота за допомогою ALEXA сервіс
• Габаритні розміри друкованої плати
• Розміщення елементів на друкованій платі
• Покрокове керівництво по установці та користуванню програмой eWeLink (англ.)
