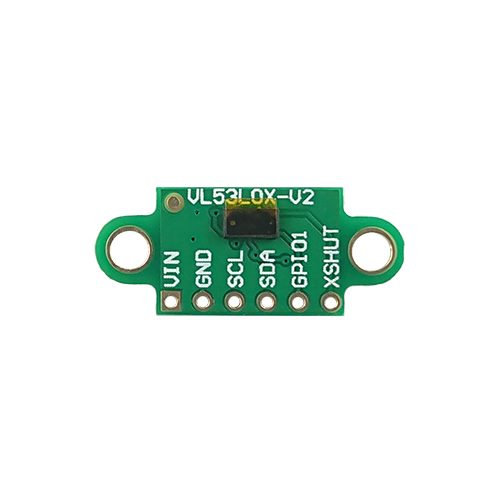

Лазерний датчик відстані VL53L0X-V2

код: DAT247

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
134 грн

в наявності



Купити в один клік

7
голосувати
Знайшли дешевше?
  • Лазерний датчик відстані VL53L0X-V2
  • Лазерний датчик відстані VL53L0X-V2
  • Опис
  • Відгуки (14)
  • Задати питання

VL53L0X V2 - мініатюрний модуль датчика відстані та розпізнавання жестів. Швидке та точне вимірювання відстані до 2 м. Модуль підключається через поширений послідовний інтерфейс I2C для управління пристроєм і передачі даних. Напруга живлення модуля 5В.

VL53L0X оснащений передовою матрицею на основі високочутливих однофотонних лавинних діодів. Принцип роботи заснований на запатентованій STMicroelectronics технології FlightSense.

Поверхнево-випромінюючий лазер VCSEL з довжиною хвилі 940 нм, виконує в датчику відстані VL53L0X роль джерела оптичного сигналу. Він оснащений вбудованим інфрачервоним фільтром. Його світіння повністю невидиме для людським оком, і забезпечує більшу дистанцію вимірювання при меншій чутливості до рівня зовнішнього освітлення і більш стійкий до перехресних перешкод, що спричиняються скляними поверхнями.

Область застосування:

  • Датчики присутності персональних ПК / ноутбуків / планшетних ПК і пристроїв Інтернету речей (автоматичні вимикачі освітлення)
  • Робототехніка (датчики виявлення перешкод)
  • Побутова техніка (автоматичні крани, вентилі, дозатори мила і т.д.)
  • Одномірні датчики розпізнавання жестів
  • Лазерні системи автофокусування. Покращує і прискорює роботу автофокусу камери, особливо в несприятливих умовах (низька освітленість, низька контрастність) або при зйомці на високій швидкості руху

Характеристики:

  • Діапазон вимірювання відстані: від 1 см до 200 см
  • Напруга живлення: 2.6 - 3.5 В
  • Протокол підключення: I2C
  • Довжина хвилі випромінювача: 940 нм
  • Струм споживання: 20 мА
  • Діапазон робочих температур: від -20 до +70 °C
  • Розміри плати: 16x10 мм (відстань між отворами кріплення - 20 мм)

Посилання:

Відгуки покупців про Лазерный датчик расстояния VL53L0X-V2

Евгений (11.02.2022)

Пытаюсь запустить датчик на c Blue Pill https://arduino.ua/prod1328-plata-razrabotchika-stm32f103c8t6-arm-stm32-minimalnaya-konfigyraciya

В режиме отладки получаю:
12:31:59.129 -> Adafruit VL53L0X test
12:31:59.214 -> VL53L0X Info:
12:31:59.214 -> Device Name: VL53L0X TS1, Type: VL53L0X, ID: @
12:31:59.214 -> Rev Major: 1, Minor: 0
12:31:59.214 -> Error expected cut 1.1 but found 1,0
12:31:59.214 -> VL53L0X Error: -5
12:31:59.214 -> Failed to boot VL53L0X

Иногда так:
12:33:02.735 -> Adafruit VL53L0X test
12:33:02.790 -> VL53L0X Info:
12:33:02.790 -> Device Name: VL53L0X ES1 or later, Type: VL53L0X, ID: VL53L0CBV0DH/1$1
12:33:02.790 -> Rev Major: 1, Minor: 1
12:33:02.790 -> VL53L0X: StaticInit
12:33:02.930 -> VL53L0X: PerformRefSpadManagement
12:33:02.930 -> refSpadCount = 41, isApertureSpads = 6
12:33:02.930 -> VL53L0X Error: -7
12:33:02.930 -> Failed to boot VL53L0X

С датчиком https://arduino.ua/prod3932-lazernii-datchik-rasstoyaniya-vl53l0x-v2-940nm все примерно так же
Как я понимаю МК датчик видит но что-то мешает получить с него данные

Відповісти

Евгений (19.02.2022)

Проблема решилась заменой библиотеки
STM32duino на последнюю версию 2,2,0

Відповісти

Александр (10.01.2022)

В моём случае больше 30 см не измеряет
Технически в описании не соврали - ДО 2 м)

Відповісти

ilyasan (11.04.2021)

VL53L0XV2 С Али приехал похоже уже дохлым.
Два дня бубнов с библиотеками не помогли.
Похоже придется отпрыгнуть на ультразвук.
"Первое свидание, оно же расставание"

Відповісти

ilyasan (12.04.2021)

Нашел вариант в которой датчик заработал.
Правда пришлось осцилограф пользовать и вечер потерять.
Дальность обнаружения тушки человека 1.2 метра максимум.
Одежда, пол, настроение и наличие пива на борту не сильно влияют. Никак короче.
Для кнопки звонка подойдет.
Контроль туалета - так себе.
Ультразвук таки лучше.

Відповісти

Олег (28.06.2022)

Норм уровень образования и полет фантазии. а я умею только мультиметром пользоваться.)

Відповісти

Николай (02.04.2021)

Напряжение питания и совместимость по уровням не мешало бы указывать.

Відповісти

admin (03.04.2021)

Напряжение питания модуля указано в описании товара.

Відповісти

Вадим (10.11.2020)

Купил вчера модуль, протестировал на 5 разных скетчах, постоянно показывает на 40-50мм больше, ведь так не должно быть, подскажите в чем может быть причина? Или Датчик забракованый?

Відповісти

admin (11.11.2020)

Несмотря на заводскую калибровку в Вашем случае требуется дополнительная калибровка смещения показаний.

Ranging offset calibration
Ranging offset can be characterized by the mean offset, which is the centering of the
measurement versus the real distance.
Offset calibration should be performed at factory for optimal performances (recommended
at 10cm). The offset calibration should take into account:
• Supply voltage and temperature
• Protective cover glass above VL53L0X module

Відповісти

Илья (19.02.2019)

Модули хорошие (Брал 3 штуки), дают погрешность в 1-2 мм, брал с I2C коммутатор 8-канальный на TCA9548A - возникали проблемы с точностью передаваемых данных, особенно в диапазоне 500-600 мм (погрешность была до 20 мм). После того как с схемы убрал TCA9548A - заработали нормально.

Так же им можно программно изменить адреса на шине i2c . Посредством подачи на все датчики на пины XSHUT - логического нуля и после этого по одному подавая логические единицы на данные пины и использования метода begin, с аргументом нового адреса данного датчика: lax.begin(0x27) - Например

Відповісти

Александр (19.02.2019)

Отличный датчик для определения расстояния от 40-50 мм и далее. Меньше 30 мм погрешность 5-6 мм. Датчик в моем проекте используется для определения уровня заполненности топливного бака. Датчик расположен над поплавком в трубке. Чем меньше уровень, тем больше расстояние. Погрешность при 100 мм составляет 2-3 мм. Датчик подключен параллельно дисплею 1602 по шине I2C. Все отлично работает. Библиотеку взял с гитхаба (https://github.com/pololu/vl53l0x-arduino). Код минимальный. В коде можно выбрать режим повышенной точности или максимальной скорости опроса.

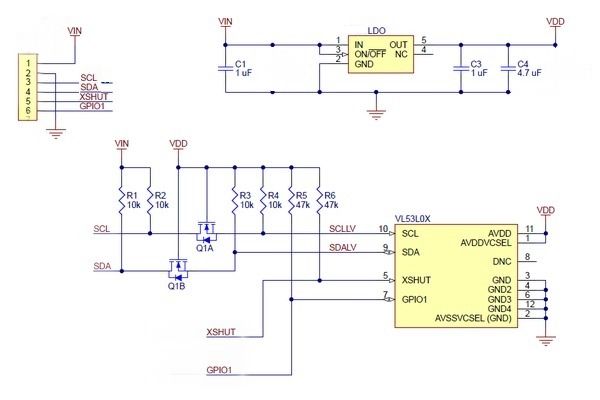

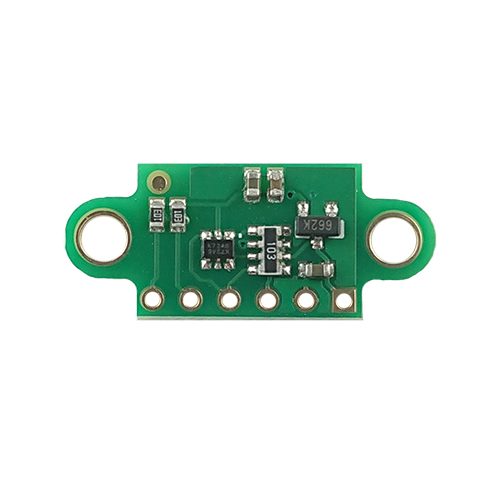

Эти сенсоры рассчитаны на напряжение от 2,6 до 3,5 и уровни I2C в 2.8 вольт. Но на плате есть линейный стабилизатор и схема согласования уровней. Так что можно без проблем подключать к платам на 5-ти вольтовом питании.

Відповісти

Avazart (15.12.2018)

Чем он отличается от более дешевого

https://arduino.ua/prod2144-lazernii-datchik-rasstoyaniya-gy-530-na-vl53l0x ?

Відповісти

admin (17.12.2018)

Отличаются модули производителем и возможностями. На плате датчика по ссылке выведены дополнительные контакты. Сам же датчик в обоих модулях одинаков.

Відповісти
