Шилд драйвера двох двигунів 2А для Arduino Nano V3

код: ASC230

Додаткові категорії товару: Драйвери та контролери

Шилд драйвера двох двигунів 2А для Arduino Nano V3

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: Драйвер

366 грн

в наявності

Купити в один клік

	5
	голосувати

Знайшли дешевше?

Опис
Відгуки (4)
Задати питання

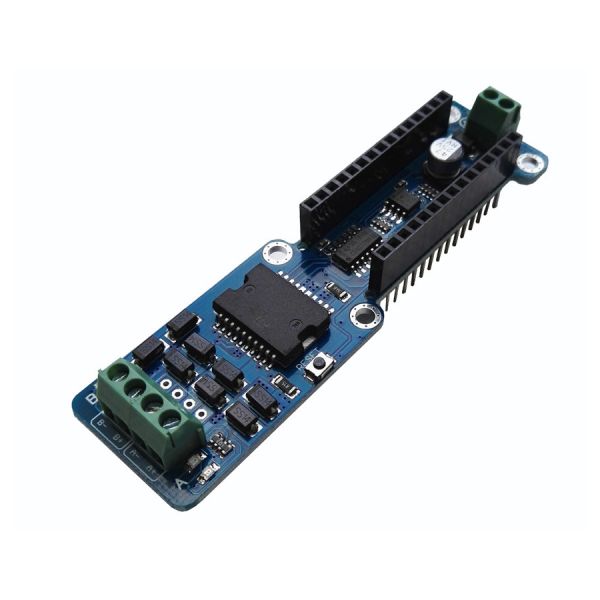

Силовий шилд для підключення потужних двигунів до контролера Arduino NANO побудований на мікросхемі L298P, яка представляє собою подвійний мостовий драйвер, призначений для приводу індуктивних навантажень, таких як реле, соленоїди, колекторні двигуни та крокові мотори. Це дозволяє Вам керувати двома двигунами постійного струму або одним кроковим двигуном.

Живлення драйвера двигуна можливо тільки від зовнішнього джерела живлення, так як споживаний драйвером струм значно перевищує навантажувальні можливості USB порту комп'ютера. Якщо напруга живлення зовнішнього джерела перевищує 12В слід перерізати перемичку VIN_connect та живити контролер від окремого джерела живлення.

Призначення виводів:

Функція	Контакти каналу А	Контакти каналу В
Напрям	D12	D13
ШІМ	D3	D11
Гальмування	D9	D8
Датчик струму	A0	A1

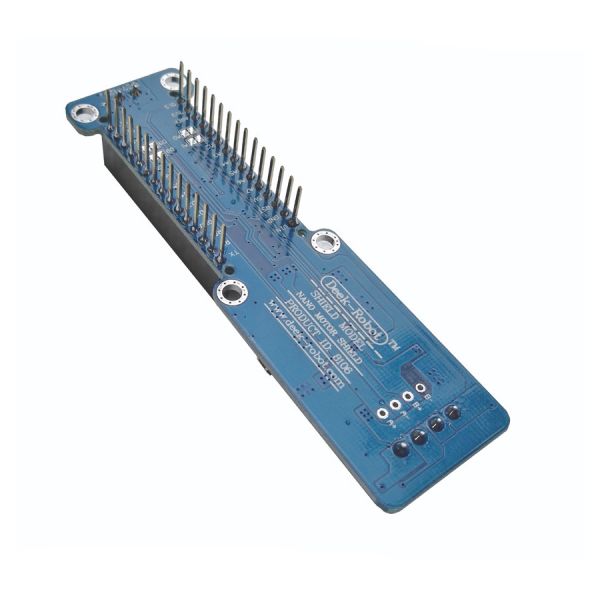

Якщо будь-які з функцій Вам не потрібні, то їх можна відключити, звільнивши таким чином виводи контролера, перерізавши відповідні перемички на звороті плати.

Безпосередньо біля гвинтового роз'єму розміщені контактні майданчики для припаювання до сигналів А +, А-, В + і В-. Їх можна використовувати як тестові контакти або для припаювання виводів двигунів безпосередньо до плати драйвера.

Характеристики:

Мікросхема драйвера: L298P
Напруга живлення: від 5В до 12В
Максимальний вихідний струм: 2А
Піковий вихідний струм: 2А
Датчик струму: 1,65В / А
Режими роботи:
- Рух
- Гальмування
- Утримання

Посилання:

Даташит на L298P

Принципова схема шилда:

Схема шилда драйвера двух моторов Arduino Nano

Відгуки покупців про Шилд драйвера двух моторов 2А для Arduino Nano V3

сергей (07.11.2019)

Кто производитель?

Відповісти

admin (08.11.2019)

Китай хорошего качества.

Відповісти

анатолий (22.12.2018)

хорошая плата, но конфликтует с определенными устройствами, кто знает как отключить не нужный пины?

Відповісти

admin (24.12.2018)

Самый простой и доступный вариант - перерезать дорожку, идущую к пину.

Відповісти
