TTP223 TOUCH KEY сенсорний датчик для Arduino

код: AOC144

Додаткові категорії товару: Інше
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: XBee

10 грн з ПДВ
Оптові ціни:
від 25 шт. 9 грн
від 50 шт. 8 грн

в наявності



Купити в один клік

34
голосувати
Знайшли дешевше?
  • Опис
  • Відгуки (31)
  • Задати питання

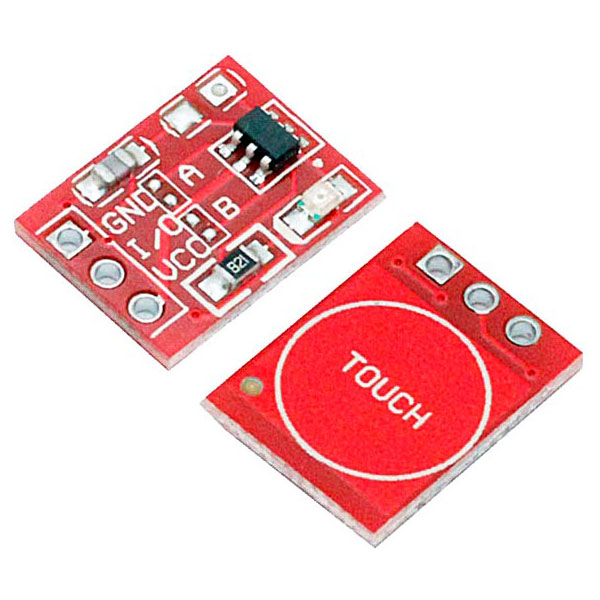

Крохотный (14х11x2мм) модуль цифрового сенсорного датчика предназначен для активации устройств с помощью касания. С помощью данного модуля можно заменить обычные тактовые кнопки. Также модуль можно использовать для управления светильниками, лампами, контроля уровня воды в какой-либо емкости (пластиковая бочка или аквариум) и т.д.. Сенсорный датчик может реагировать как на простое прикосновение, так и на прикосновение через стекло или пластик (толщиной до 3 мм).

Плата датчика спроектирована на базе микросхемы TTP223. Микросхема TTP223 имеет 6 выводов и выполнена в корпусе «SOT23-6». Срабатывает модуль при изменении его емкости. При нажатии на площадку сенсорной кнопки изменяется ток утечки. После чего микросхема определяет его и сигнализирует о нажатии на кнопку. Если сенсор не использовался в течение 12 секунд модуль переходит в режим «энергосбережения». Расстояние срабатывания датчика составляет 3 мм.

Модуль можно подключить к платформе Arduino или другим микроконтроллерным устройствам. Плата модуля имеет 3 вывода:

  • GND: «земля»
  • I/O: цифровой сигнал
  • VCC: напряжение питания

На плате модуля расположены 2 перемычки:

  • A: высокий логический уровень на выводе
  • A (замкнута): низкий логический уровень на выводе
  • B: срабатывает как кнопка
  • B (замкнута): срабатывает как триггер

Модуль сенсорной кнопки можно использовать как триггер (кнопка с фиксацией). Регулируется чувствительность датчика с помощью дополнительной емкости (от 1 до 50 пФ), которую можно установить с помощью пайки.

Подается питание от внешнего источника питания, платы Arduino или другого микроконтроллерного устройства. Диапазон напряжения питания модуля составляет от 2 до 5,5 В.

Технические характеристики модуля:

  • Микросхема: TTP223
  • Напряжение питания: 2.0 - 5.5 В
  • Время отклика в активном режиме: 60 мс
  • Максимальное расстояние срабатывания датчика: 3 мм
  • Время отклика в режиме пониженного энергопотребления: 220 мм
  • Размеры модуля: 14 х 11 x 2 мм
  • Вес: 1 г

Відгуки покупців про TTP223 TOUCH KEY сенсорный датчик для Arduino

Артем (29.01.2024)

Столкнулся с непонятной работой кнопки.
Если ее зажать на длительное время (±10 сек) и потом отпустить, она начинает жить своей жизнью и самостоятельно меняет свое состояние ± раз в 0.5 сек, продолжается это до сброса питания.
Даташит особо ситуацию не прояснил.

Кнопка не одна и все с одной партии (и работают так же), приклеены на оргстекло 5мм, короткие нажатия отрабатывают правильно.

Кто то находил этот нюанс в даташите?

Відповісти

admin (29.01.2024)

Можливо за цей час кнопка встигає виконати перекалібрування...

Відповісти

Артем (30.01.2024)

Upd

1 - Да, у них есть рекалибровка в процессе работы, раз в 4 секунды, но это написано в даташите на "полноценную" микросхему.

2 - у них есть "время отключения", в этих чипах +- 10 сек.
(проверял только на разомкнутой перемычке "А")
Но непонятно, это время отключения или попытка войти в энергосберегающий режим (по даташиту 12 сек).
Без нагрузки кнопка просто отключаеться, под нагрузкой *начинает дергать выход.

3 - нельзя сильно нагружать выход**.
Микросхема не сгорит, но зависнет (как у меня и получилось), глюк пропадает только по сбросу питания.

Замеры не проводил, было лень.
* последовательно 2 диода 1n4148 и оптопара pc814
** последовательно 1 диод 1n4148 и оптопара pc814

В описании товара я бы сделал примечание, что кнопка сбрасывает выход спустя время, это факт и в некоторых случаях важно.

еще один вариант "даташита"
https://www.kynix.com/components/TTP223-Touch-Sensor-Datasheet-Circuit-Pinout-Video-FAQ.html

Відповісти

Ігор Анатолійович (28.08.2023)

Работает отлично через пластик 3 мм...

Відповісти

Влад (14.02.2023)

Брав 6 штук, одна виявилася несправною, проте за таку ціну це прийнятно) А так кнопки не погані, відпрацьовують стабільно, чутливість гарна, заявлені режими працюють коректно.

Відповісти

Денис (15.01.2023)

Доброго дня. Підкажіть, можливо хтось зіштовхнувся з такою проблемою - у зв''язці з модулем https://arduino.ua/prod2018-modyl-s-tranzistorom-mosfet-irf520 при подачі живлення (4.5V-3x AA) мікросхема на платі сенсора починає сильно нагріватись, одразу (через секунд 5) вимкнув. Пробою не помітив, повторив спробу, так само нагрівається. Полярність перевірив, к/з нема. Схема підключення наступна. Що могло піти не так?

Відповісти

Яр (06.02.2023)

Може треба зменшити напругу або ввести резистор

Відповісти

Павлік Андрій (01.01.2023)

Кнопки працюють як потрібно. Велика чутливість, можна переключати без дотика. Працює при захисті скотчем, п/е плівкою, або ізолентою навіть в кілька шарів,через тонкий пластик з блістерного пакування, або від пляшок. Є можливість конфігурації.

Відповісти

Олександр (26.04.2022)

Доброго дня

а э варіант кнопки, чи може хто знає як з цих, зробити таке

1. обєднати декілька кнопок , так щоб при "натисканні" однієї, відключалась та що була "нажата" раніше.
2. і можливо щоб програмно можна було "вмикати" конкретну

Відповісти

Станіслав (16.12.2021)

а є якась можливість збільшити відстань реагування, наприклад сантиметрів до 5-10?

Відповісти

admin (20.12.2021)

Доброго дня. Особисто не перевіряли, треба пробувати.

Відповісти

Максим (22.04.2022)

Поміняти транзистор на інший

Відповісти

Лимаренко Вячеслав (12.12.2021)

Из всех аналогичных кнопок - эта лучшая. Срабатывания быстрые, четкие, 2 мм акрил, пленка, дерево - вообще не играют роли. ИМХО - "лучший выбор". Дополнительный плюс (как для меня) - не запаяны "ноги", т.е. можно сразу и без заморочек запаять те, которые нужны, хоть "маму", хоть "папу"...

Відповісти

Шупов Сергей (01.02.2021)

Кнопка просто БОМБА, через пластик 2мм срабатывает даже на расстоянии, и дотрагиваться не нужно...класс!!!! Спасибо!!!

Відповісти

Александр (03.12.2020)

Модуль качественный , рабочий . Быстро связались и отправили заказ .

Відповісти

Алексей (26.11.2020)

Какой максимальный ток нагрузки?

Відповісти

admin (26.11.2020)

Вытекающий ток 8мА, втекающий -4мА

Відповісти

Игорь Кушнир (27.09.2020)

Как всегда все вовремя. Отличный сервис. Товар качественный.
Приятно, что можно получить консультацию по интересующим вопросам!

Відповісти

Геннадий (10.09.2020)

В Вашем описании что можно путем установки дополнительного конденсатора регулировать чувствительность. Подскажите пожалуйста куда устанавливать этот конденсатор.

Відповісти

admin (11.09.2020)

Конденсатор припаивается на свободное место около микросхемы со стороны, противоположной светодиоду.

Відповісти

Валентин (22.08.2020)

Как мне её заменить вместо тактовой?

Відповісти

admin (22.08.2020)

Как вариант - к выходу сенсорной кнопки подключить полевой транзистор, который включить вместо тактовой кнопки.

Відповісти

Ярослав (07.08.2020)

Возможно ли этот сенсор использовать в 2-pin подключении?

(Например: вместо поплавкового датчика, в котором 2 провода подключения)

Відповісти

yurako (06.08.2020)

Подключил в качестве кнопки включения ПК по схеме:
Power SW+ к VCC и I/O;
Power SW- к GND;
Перемычка "А" замкнута.
Работает корректно через пластик толщиной ~2 мм.
Ложных срабатываний пока не заметил.

Відповісти

Ярослав (07.08.2020)

yurako

То есть у Вас 2-pin подсоединение получилось?

Відповісти

Руслан (27.04.2020)

Все хорошо. Заказывал много товаров. Все работает оллично, кроме кнопок. Заказывал
4шт. -работают 3шт. (но знаю это не вина магазина, такие мелочи не проверяют).:-)

Відповісти

Земляной Евгений Александрович (12.04.2015)

Быстрая доставка. Все работает. Спасибо.

Відповісти

Илья (01.04.2015)

прошу прощения, с проблемой разобрался, сообщения можно не опубликовывать.

Відповісти

Илья (01.04.2015)

Модераторы, прошу прощения, с проблемо

Відповісти

Ростислав (04.10.2014)

Работает, как и должно = )

Відповісти

Илья (01.04.2015)

Возникли проблемы с прошивкой через X-CTU. Один модуль прекрасно работает в качестве координатора, а второй был в режиме роутера, и когда я присвоил ему END DEVICE, возникла ошибка при записи, и сам модуль не получается ресетнуть. Кто сталкивался с такой проблемой?

Відповісти
