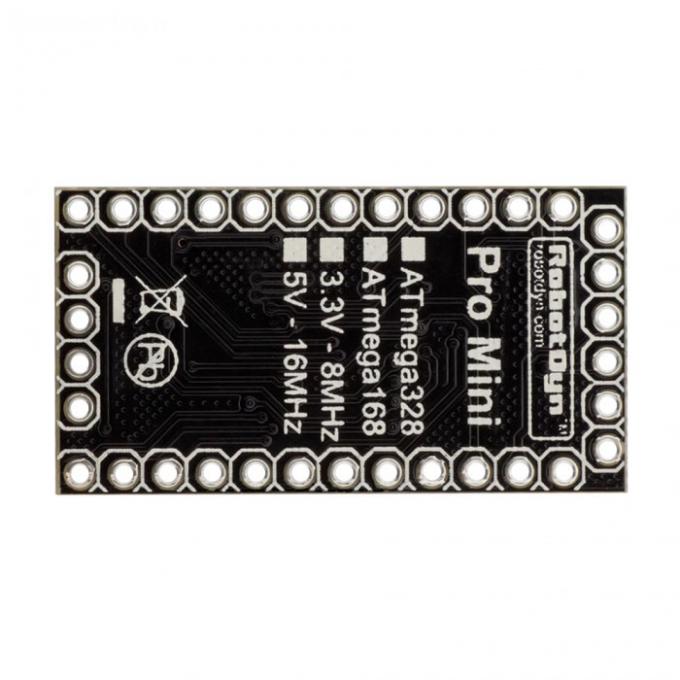

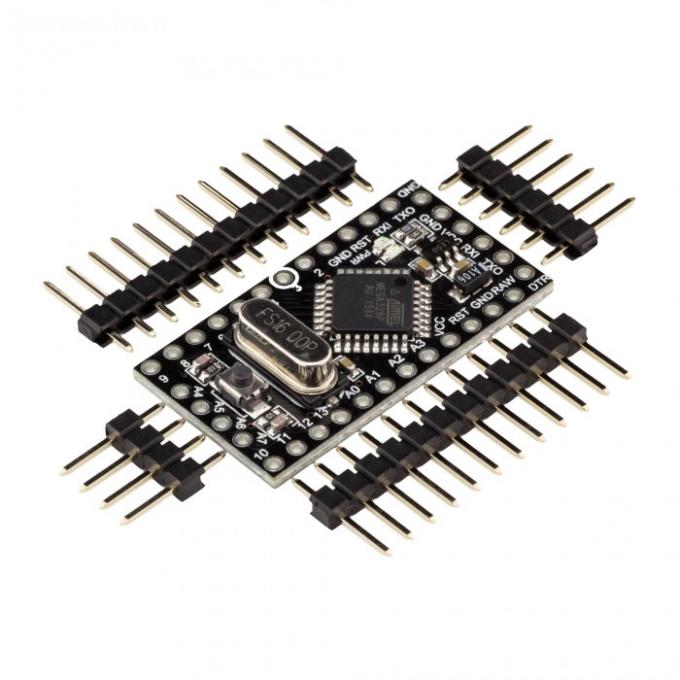

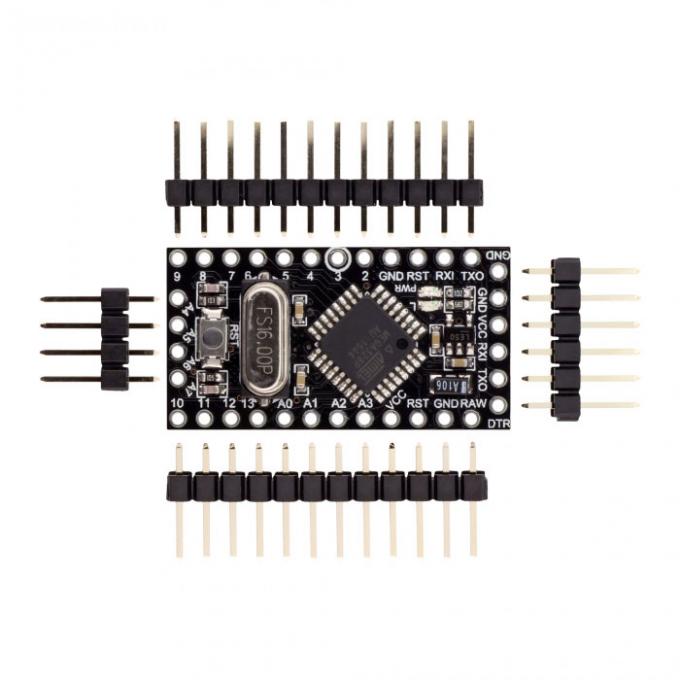

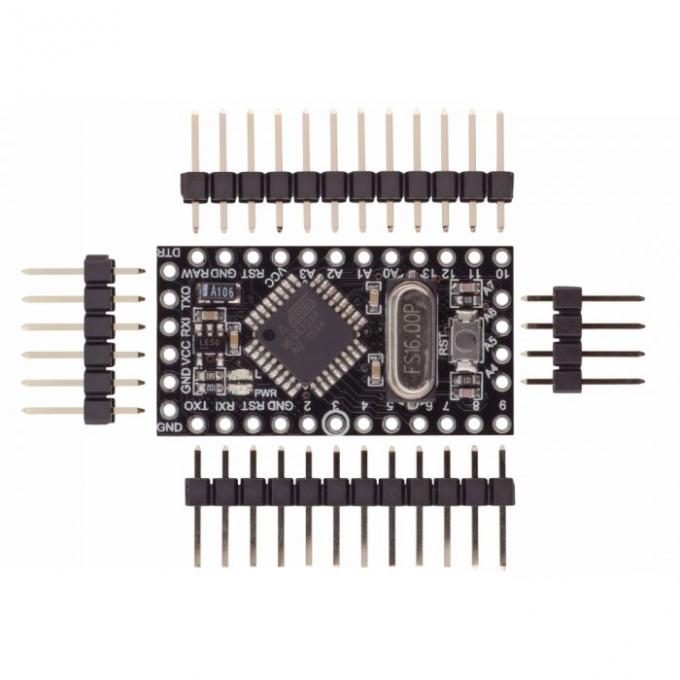

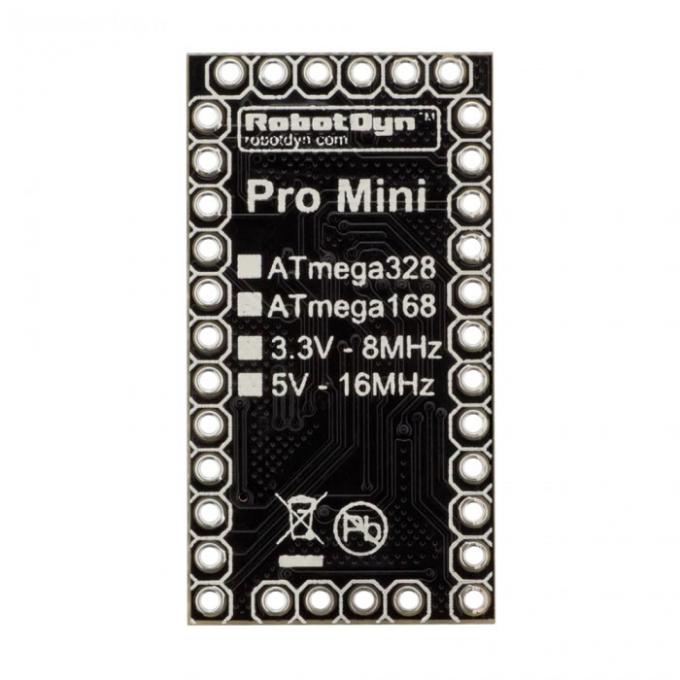

Високоякісна реалізація плати Arduino Mini від компанії RobotDyn. Основні вимоги до контролера поставлені: економічність, мініатюрність та мінімальна вага. Робоча напруга - 3,3, частота - 8МГц, контролер - Atmega328, іншими словами це зменшена та більш економна репліка Arduino Uno, але без USB роз'єму, тому для програмування потрібен USB-UART перехідник такий або інший, більш універсальний варіант.
Для мінімізації вартості використовувалися радіодеталі в корпусах SMD. Для програмування через USB знадобиться перехідник: такий (рекомендовано) або такий. Якщо плата живиться від стабілізованого джерела 3,3, підключайте його до виводу VCC, якщо ж від 5 - 9 В - підключайте його до виводу RAW, тоді напруга буде обрізана до 3В вбудованим лінійним стабілізатором. Окремо виведені порти А4, А5 інтерфейсу I2C, і аналогові входи А6 і А7.
Характеристики:
-
контролер: ATmega328 8МГц із зовнішнім кварцем
-
Тактова частота: 8МГц
-
зовнішнє живлення: 5 - 9 В
-
індикація: вбудовані світлодіоди живлення та стану
-
аналогових входів: 6
-
цифрових входів / виходів: 14
-
додатково: підтримка автозкидання (якщо він підтримується перехідником USB - UART)
-
стабілізатор: 3,3 200мА
-
вага: 3 г
-
розміри плати: 18 х 33 мм
