Плата розробника ALTERA CYCLONE IV EP4CE6

код: DPC353

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: FPGA

3726 грн

очікується

Повідомити

	4
	голосувати

Опис
Відгуки (14)
Задати питання

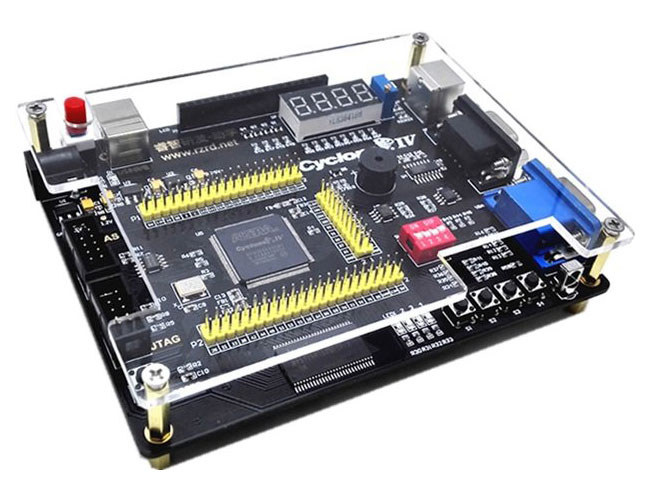

Плата розробника розроблена для серії Altera Cyclone IV, оснащена ПЛІС EP4CE6, периферійними роз'ємами, додатковою оперативною пам'яттю, семисегментним дисплеєм, користувацькими кнопками і багатьма іншими корисними аксесуарами на борту і легко інтегрує різні стандартні інтерфейси. Основна відмінність FPGA від мікроконтролерів - паралельна і незалежна робота всіх записаних файлів на максимальній частоті матриці.

Плата дозволить Вам легко і швидко почати свій проект з віртуального процесора Nios II. Схема внутрішніх з'єднань описується за допомогою мови програмування Verylog HDL або VHDL.

Характерною особливістю FPGA мікросхем є те, що всі виводи рівнозначні і легко конфігуруються (за винятком виводів зі спеціальними функціями, такими як: лінії живлення, програмування, тактування)

Характеристики:

Висота з захисним склом: 20.0 мм
Довжина: 140.0 мм
Ширина 105.0 мм

Параметри FPGA Cyclone IV EP4CE6E22C8N:

Кількість логічних елементів: 6272
Кількість блоків логічних масивів (LAB): 392
Кількість входів / виходів: 91
Робоча напруга живлення: від 1 В до 1.2 В
Напруга логічних сигналів: від 1,2В до 3.3В
Робоча температура: від 0 C до + 70 C
Вид монтажу: поверхневий
Корпус: QFP-144
Тактова частота: 50МГц
Максимальна робоча частота: 200 МГц (PLL)
Загальний обсяг пам'яті: 270 Кбіт

Призначення виводів зовнішнім пристроям:

Принципова схема:

Цокольовка роз'єму програмування:

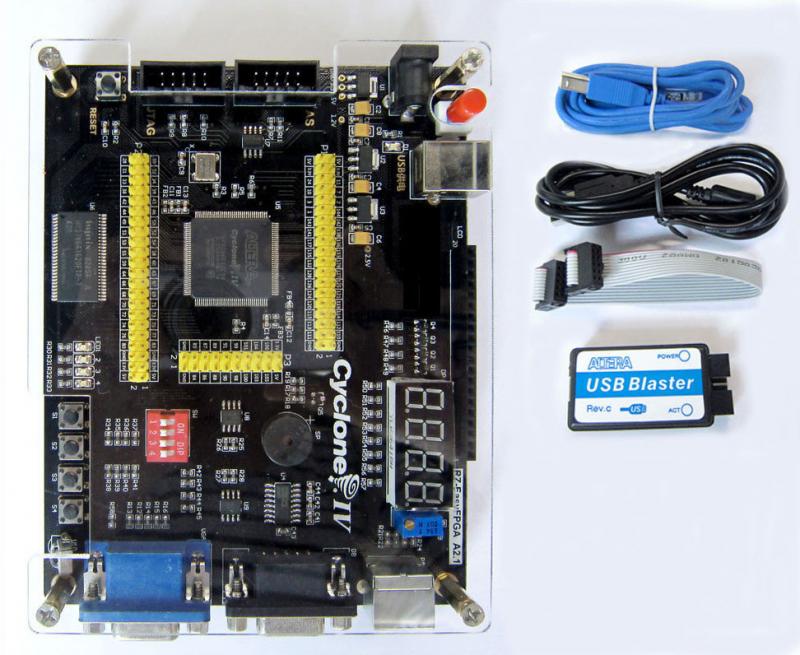

Комплектність:

Плата розробника
Програматор USB Blaster з набором кабелів
ІЧ пульт
USB кабель

Посилання:

Відгуки покупців про Плата разработчика ALTERA CYCLONE IV EP4CE6

Вадим (05.12.2021)

Парадовало наличие vga и ps/2.
Но огорчили грубые ошибки дизайна:
- Вывод os (int) на микросхеме датчика температуры подключен напрямую 3.3v без резистора. В результате, если температура достигнет 80ти градусов по умолчанию (или другого запрограммированного) значения, то произойдет короткое замыкание на линии 3.3v
- На пинах 119 , 120 плис подано 5v. (Замеры подтвердили). Это недопустимо, для плис которая не 5v - tolerance. Нужны clamp диоды. Внутри плис они есть, но они отключены после включения питания, конфигурирования, а также во время работы той прошивки что установлена изначально.

Відповісти

Володимир (21.12.2022)

А ещё судя по схеме в JTAG коннекторе выставили 2.5v в VCC_TRGT, хотя все банки запитаны 3.3v. Пуллапы на TMS/TDI правильно притянуты к 2.5v VCCA, но это же не значит, что VCC_TRGT должен быть 2.5v.
В дальней перспективе это может повредить usb blaster, или jtag линк будет нестабильным из-за заниженных уровней от бластера.

Відповісти

Andrey (14.11.2021)

Все работает и шьеться. Только дрова для USB Blaster нужно мануально установить из intelFPGA_lite21.1quartusdriversusb-blaster

Відповісти

KosyLab (11.05.2021)

Через півроку використання плата перестала перепрограмовуватись, що я тільки не робив, нічого не допомогло. За увесь час використання приблизно разів 400 - 500 перепрошивав. Зараз плата працює з останньою програмою.

Відповісти

INok (09.05.2021)

Нічого собі ціна виросла, тиждень тому дивився ціна була приблизно 1230, думав отримаю зп. та замовлю, ага замовив +525 до бюджету це вже занадто, здається про "доступні ціни" в даному магазині можна вже забути :(

Відповісти

admin (26.05.2021)

Напишите нам на почту - подумаем как Вам помочь в данной ситуации.

Відповісти

Дмитрий (30.07.2020)

Здравствуйте! Плата сделана очень качественно! Прислали как всегда быстро, спасибо. Но возникла проблема с USB Blaster. Драйвера под Windows 10 не ставятся. Пробовал разные. Quartus Prime Lite что-то поставил при инсталяции, но явно не то. И повторно ставить не хочет. Микросхема внутри МК PIC. Дров под нее не нашел, только для FTDI. Что посоветуете. Спасибо!

Відповісти

admin (31.07.2020)

Напишите нам на почту - придумаем что ни будь.

Відповісти

Артем (03.01.2021)

Така проблема в мене виникала. Під Windows 10 бластер зависав так що вона перезапускалась з відключенням живлення. Саме при заливці конфігурації на плис. Вона вирішуєтьться. І описана в інтернеті.

Відповісти

Виктор (06.01.2019)

Хороший набор. Взял и остался доволен. Был один непонятный момент. Нестабильно прошивалась ПЛИС. Но как выяснилось проблема была не в плате а в том что я подключил программатор через USB-HUB. Когда программатор подключил непосредственно к ПК, то все стало работать стабильно.

Відповісти

Виктор (08.01.2019)

Более детальный анализ показал битую библиотеку линукса. После замены библиотеки USB-BLASTER стал нормально работать и через USB-HUB. Еще причиной нестабильной работы USB-BLASTER может быть дешевый кабель USB.

Відповісти

Виктор (04.01.2019)

К этой плате есть дополнительное программное обеспечение и информация на сайте https://gojimmypi.blogspot.com/2018/02/first-fpga-test-drive-with-altera.html

Відповісти

Артем (05.01.2021)

Завірусячено.

Відповісти

admin (06.01.2021)

Уточните, пожалуйста, что именно.

Відповісти
