Плата розробника STEVAL-STLKT01V1

STEVAL-STLKT01V1 - це комплексне рішення для розробки, розроблений для підтримки і розширення можливостей модуля датчиків SensorTile, і поставляється з набором базових плат, що забезпечують масштабованість обладнання. Комплект розробника спрощує створення прототипів, оцінку і розробку інноваційних рішень. Він доповнюється програмним забезпеченням, бібліотеками прошивок і інструментами, включаючи спеціальний мобільний додаток.

Код виробника: , STEVAL-STLKT01V1

SensorTile є крихітним модулем IoT квадратної форми, який володіє потужними можливостями обробки, використовуючи мікроконтролер STM32L476JGY, що працює на частоті 80 МГц і економічне з'єднання Bluetooth на основі мережевого процесора BlueNRG-MS, а також широкий спектр датчиків руху і фізичних параметрів навколишнього середовища MEMS, включаючи цифровий мікрофон.

SensorTile може щільно взаємодіяти з Вашим IoT-концентратором в плані взаємодії з фізичним середовищем або надання даних, що збираються модулем SensorTile. У той же час модуль SensorTile може виступати в якості самостійного рішення збору і обробки даних.

Плата SensorTile може бути підключена до прототипу виробу, додавши в нього датчики, обробку даних з датчиків і можливість зв'язку з вузлами інших нових проектів за допомогою рішення smart hub. SensorTile легко інтегрується в нових розробках моніторингу та керування, подібним автономним вузлів датчиків, підключених до додатків для смартфонів iOS ™ або Android ™.

Для завантаження нової прошивки в SensorTile необхідний зовнішній програматор-відладчик SWD (не входить в комплект). Рекомендується використовувати ST-LINK / V2-1 на будь-який платі розробки STM32 Nucleo-64.

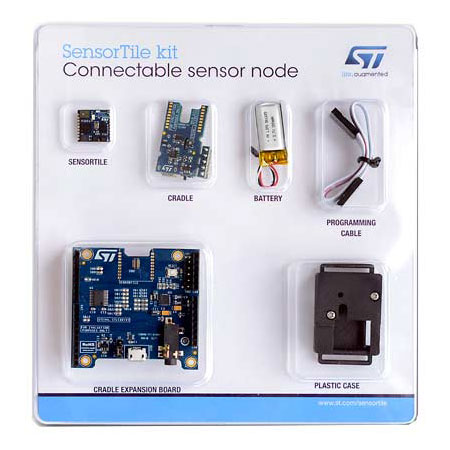

У комплект для розробки входить:

• Модуль SensorTile (STEVAL-STLCS01V1) з STM32L476JG, LSM6DSM, LSM303AGR, LPS22HB, MP34DT05-A, BlueNRG-MS, BALF-NRG-02D3 і LD39115J18R

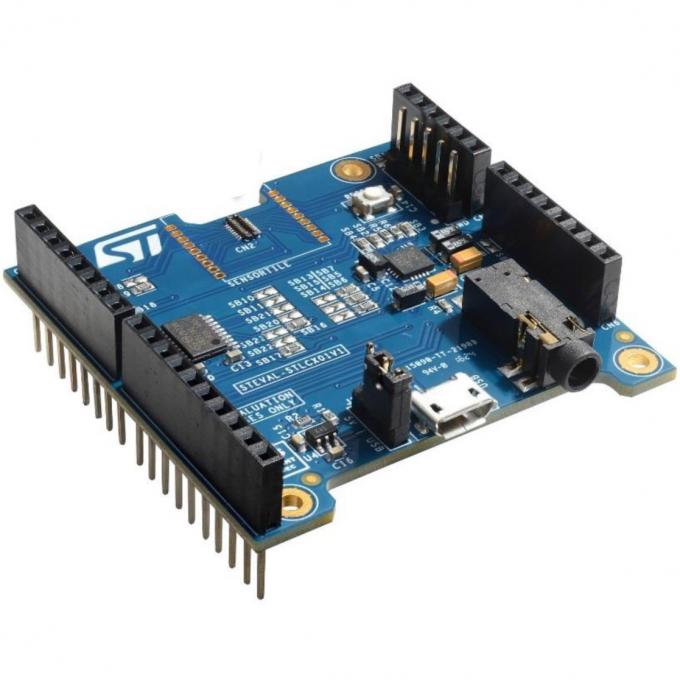

• Розширення SensorTile Базова плата з аудіо ЦАП, USB-портом, STM32 Nucleo, Arduino UNO R3 і роз'ємом SWD
• SensorTile Cradle із зарядним пристроєм, датчиком вологості і температури, слотом для карти пам'яті SD, USB-портом і роз'ємом SWD
• 100 мАг літій-іонний акумулятор
• Пластикова коробка
• SWD кабель для програмування

Програмні бібліотеки та інструменти:

• STSW-STLKT01: Пакет прошивки SensorTile, що підтримує потокову передачу необроблених даних датчиків через USB, запис даних на SDCard, отримання аудіо та потокову передачу аудіо.
• FP-SNS-ALLMEMS1 і FP-SNS-MOTENV1: функціональні пакети STM32Cube
• BlueMS: демонстраційні програми для iOS і Android
• BlueST-SDK: комплект для розробки програмного забезпечення для iOS і Android
