Модуль зв'язку NB-IoT/Сat-M/EDGE/GPRS/GNSS на SIM7000E до Raspberry Pi

код: DPC362

Додаткові категорії товару: WiFi та GSM
Waveshare
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: Raspberry Pi   GSM

1050 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
4
голосувати
Знайшли дешевше?
  • Модуль зв'язку NB-IoT/Сat-M/EDGE/GPRS/GNSS на SIM7000E до Raspberry Pi
  • Модуль зв'язку NB-IoT/Сat-M/EDGE/GPRS/GNSS на SIM7000E до Raspberry Pi
  • Модуль зв'язку NB-IoT/Сat-M/EDGE/GPRS/GNSS на SIM7000E до Raspberry Pi
  • Модуль зв'язку NB-IoT/Сat-M/EDGE/GPRS/GNSS на SIM7000E до Raspberry Pi
  • Модуль зв'язку NB-IoT/Сat-M/EDGE/GPRS/GNSS на SIM7000E до Raspberry Pi
  • Модуль зв'язку NB-IoT/Сat-M/EDGE/GPRS/GNSS на SIM7000E до Raspberry Pi
  • Модуль зв'язку NB-IoT/Сat-M/EDGE/GPRS/GNSS на SIM7000E до Raspberry Pi
  • Опис
  • Відгуки (4)
  • Задати питання

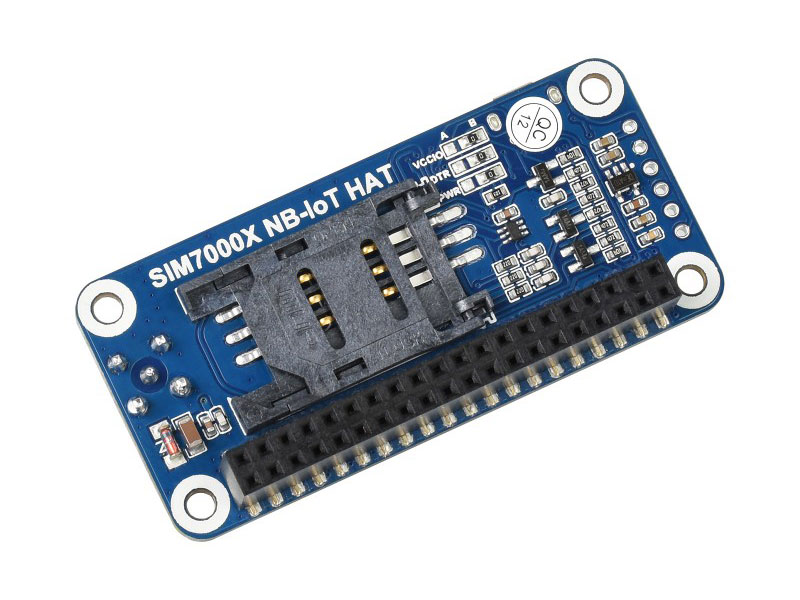

Модуль зв'язку NB-IoT/Cat-M/EDGE/GPRS/GNSS на модулі SIM7000E (SIM7000E NB-IoT HAT) - це універсальний модуль Raspberry Pi HAT має безліч комунікаційних функцій: NB-IoT, eMTC, EDGE, GPRS і GNSS і NB -IoT (NarrowBand-Internet of Things). Розроблено консорціумом 3GPP в рамках робіт над стандартами сотової мережі нового покоління. Перша робоча версія специфікації представлена ??в червні 2016 року.) - це технології зв'язку IoT що розвиваються зі стандарту LTE (4G) і мають такі переваги, як низьке енергоспоживання, низьку вартість, широке покриття тощо. Вони підходять для таких додатків як інтелектуальні інструменти, дистанційне керування об'єктами, відстеження активності, віддалений моніторинг, електронна охорона здоров'я, мобільні POS-термінали, спільне використання велосипедів тощо. У той час як GSM/GPRS і EDGE є традиційними технологіями 2G/2.5G, здатними відправляти SMS або здійснювати інші види бездротового зв'язку.

Особливості:

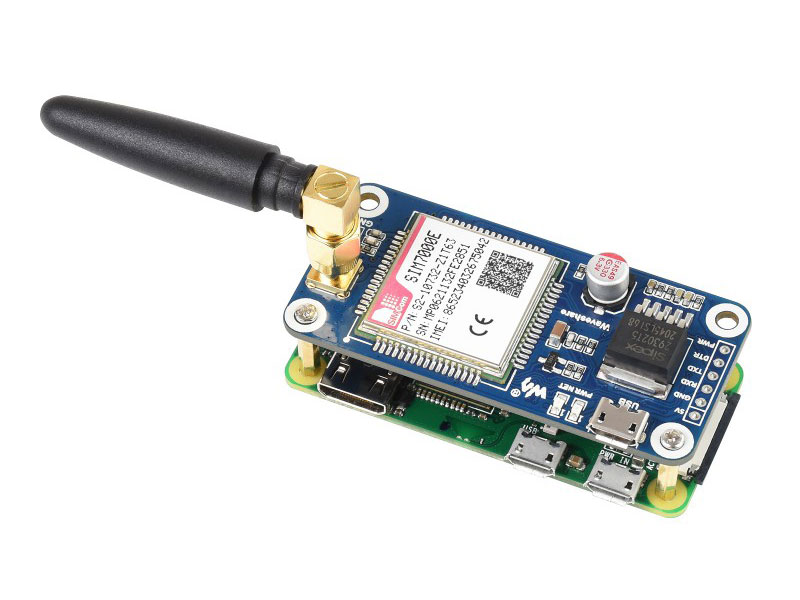

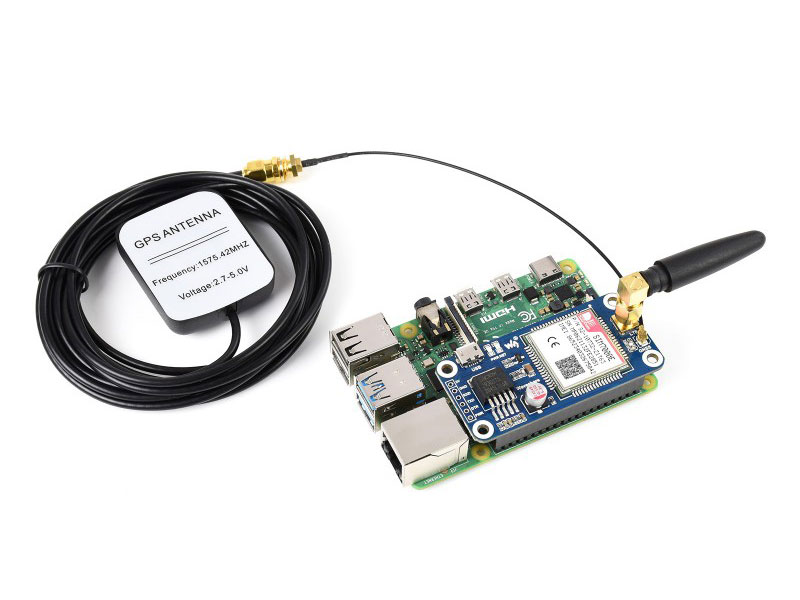

  • Можливість підключення до Raspberry Pi всіх версій
  • Підтримує TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, Mail тощо.
  • Підтримка позиціонування GNSS (GPS, ГЛОНАСС і BeiDou)
  • Вбудований USB-інтерфейс для тестування AT-команд, отримання даних GPS-позиціонування тощо.
  • Роз`єм управління UART для підключення до хост-платам, таким як Arduino / STM32
  • Вбудований перетворювач напруги, 3,3 В за замовчуванням, дозволяє перемикатися на 5 В
  • Слот для SIM-карти, сумісний як зі звичайною SIM-картою, так і з картою NB-IoT
  • 2 світлодіодних індикатора дозволяють легко контролювати робочий стан
  • Швидкість передачі UART інтерфейсу: 300 біт/с ~ 3686400 біт/с
  • Управління за допомогою AT-команд (3GPP TS 27.007, 27.005 і розширені AT-команди SIMCOM)
  • Підтримує інструментарій додатку SIM: SAT Class 3, GSM 11.14 Release 98, USAT
  • Поставляється з ресурсами для розробки і керівництвом (приклади для Raspberry Pi / Arduino / STM32)

Параметри зв`язку:

SIM7000C NB-IoT HAT NB-IoT ЕМТС EDGE GSM / GPRS
Група SIM7000E: FDD-LTE B3 / B8 / B20 / B28 GPRS / EDGE 900/1800 МГц
SIM7000C: FDD-LTE B1 / B3 / B5 / B8
Энергозбереження Струм в сплячому режимі: 1,2 мА (@ DRX = 2,56 с). Струм в режимі PSM: 9 мкА.
Випромінююча потужність Клас 3 ( 0.25W@LTE ) Клас E2 ( 0.5W@EGSM900 )
Клас E1 ( 0.4W@DCS1800 )
Клас 4 ( 2 Вт @ GSM900 )
Клас 1 (1 Вт @ DCS1800 )
Швидкість передачі даних Uplink≤66kbps
Downlink≤34kbps
Uplink≤375kbps
Downlink≤300kbps
Uplink≤236.8kbps
Downlink≤236.8kbps
Uplink≤85.6kbps
Downlink≤85.6kbps
Сім-картка NB Специфічно (не включено) Звичайна SIM-картка (не входить в комплект)

Технічні характеристики GNSS:

  • Тип приймача
    • 16-канальний
    • Код C / A
  • Чутливість
    • Відстеження: -162 дБм (GPS) / - 157 дБм (ГЛОНАСС) / TBD (BD)
    • Холодний пуск: -148 дБм
  • Час Time-To-First-Fix
    • Холодний старт: <35 с
    • Гарячі старти: <1 с
  • точність позиціонування
    • Положення: <2,5 м CEP

Характеристики:

  • Радіомодуль: SIM7000C
  • Напруга живлення: 5В
  • Робоча напруга: 5 В / 3,3 В (3,3 В за замовчуванням)
  • Струм в сплячому режимі: 1,2 мА (@ DRX = 2,56 с)
  • Режим енергозбереження ток: 9uA
  • Робоча температура: -40 ° C ~ 85 ° C
  • Температура зберігання: -45 ° C ~ 90 ° C
  • Розмір: 30,2 мм х 65 мм

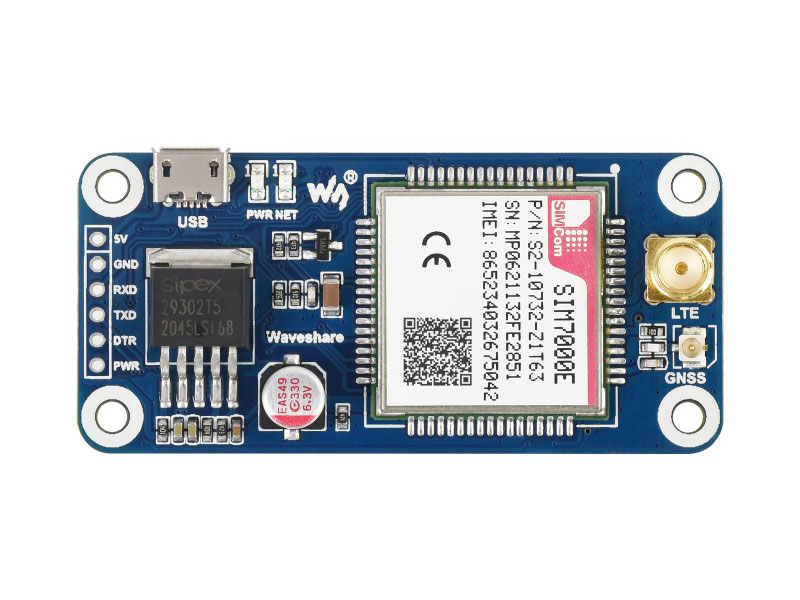

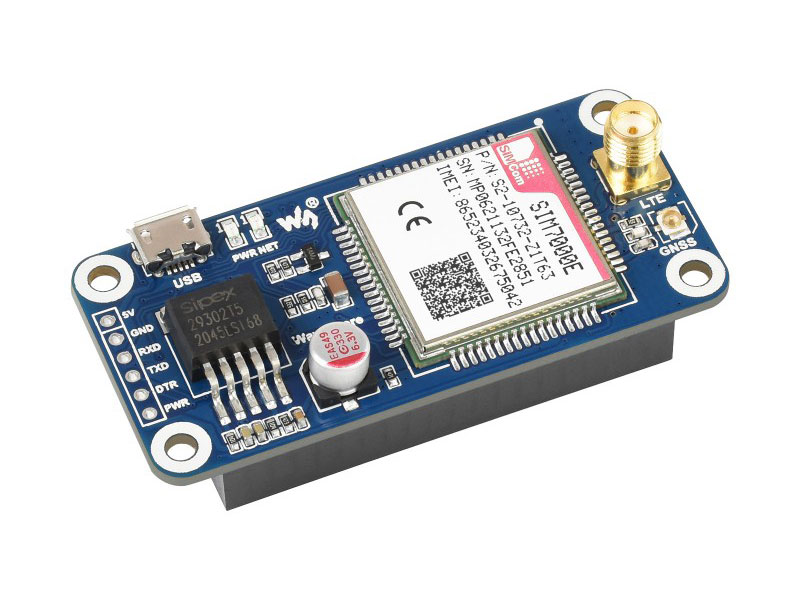

  1. Модуль SIM7000E
  2. Перетворювач напруги SPX29302
  3. Перетворювач напруги RT9193-33
  4. Raspberry Pi GPIO роз`єм для підключення до Raspberry Pi
  5. USB інтерфейс для тестування AT команд, отримання і відправки даних тощо
  6. SIM7000E інтерфейс управління для підключення до хост-контролерів Arduino/STM32
  7. Слот для SIM карти. Підтримуються карти 1.8В/3В
  8. GNSS роз'єм антени
  9. Роз'єм антени LTE
  10. Індикатор статусу мережі
  11. Індикатор живлення

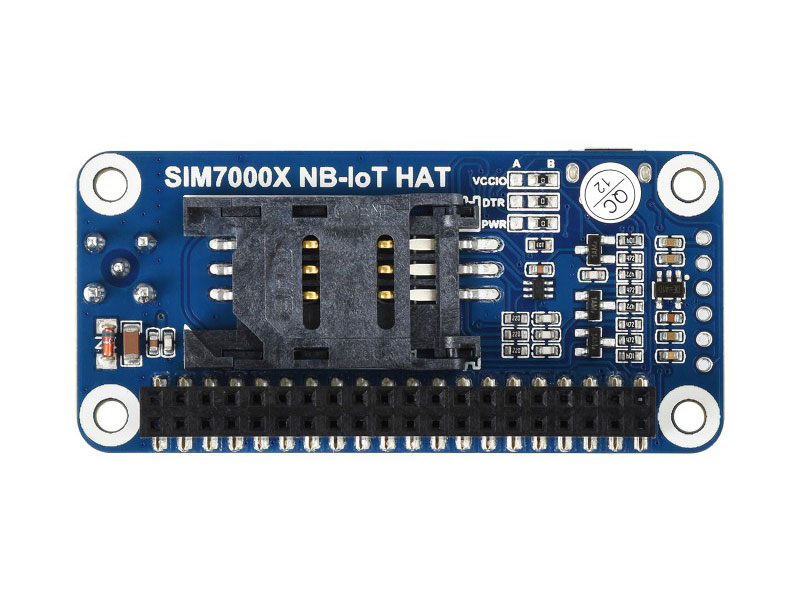

  12. Селектор робочої напруги
    конфігурується резистором с 0Ω опором
    A: установка напруги 5В
    B: установка напруги 3.3В (за замовчуванням)
  13. Перемикач конфігурації сигналу DTR
    конфігурується резистором з 0Ω опором
    A: DTR підключений до GPIO Raspberry Pi P26 пін
    B: Не підключений (за замовчуванням)
  14. Селектор конфігурації живлення PWR
    конфігурується резистором з 0Ω опором
    A: включення/вимикання від Raspberry Pi P4 пін
    B: автостарт при подачі напруги живлення (за замовчуванням)

Габаритні розміри:

Посилання:

Відгуки покупців про Модуль связи NB-IoT/Сat-M/EDGE/GPRS/GNSS на SIM7000E для Raspberry Pi

Александр (04.07.2020)

Возможно ли с этим модулем подключиться к LTE? Удается подключаться только к GPRS. При выборе режима LTE, NB-IOT подключение не происходит. Проверялось с сим картой поддерживающе NB-IOT от Киевстар.

Відповісти

admin (06.07.2020)

Добрый день. Данный модуль поддерживает данные технологии: NB-IoT/eMTC/EDGE/GPRS/GNSS.

Відповісти

Алексей (11.06.2021)

С NB-IoT всё сложно . С картой Life не видит ни одну IoT сеть. Скорее всего проблема именно в операторах потому как IoT сети Cat-NB стандарта у них только на бумаге

Відповісти

Вячеслав Коротач (25.05.2019)

Интересная шапочка. Хоть и не "включил и заработало", но с помощью упорного упоминания чьей-то матери и хореографических упражнений с бубном заставил ее "дышать". Довольно устойчиво определяет GPS координаты, хорошо держится за оператора (Kyivstar в моем случае). Настроил передачу фоток, снятых raspberry, по FTP (с помощью AT команд шапочки). Настроил передачу сообщений от датчиков, подключенных к raspbery на MQTT сервер, опять же пользуясь заточенными под это режимами "шапки". Пока не победил подключение к запароленному MQTT серверу (подключаюсь тоько к открытому всем ветрам), но, думаю, это дело времени. В целом доволен. Те задачи, для которых я ее покупал, шапка решает, но с режимом NB-IoT пока так и не удалось поиграться, возможно, его просто не поддерживает Kyivstar, данные на внешние сервера (FTP, MQTT) передаю через GPRS Киевстара.
