Плата для прототипування від Keyestudio для Arduino UNO

код: SKV328

Плата для прототипування від Keyestudio для Arduino UNO

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

39 грн

в наявності

Купити в один клік

	4
	голосувати

Знайшли дешевше?

Опис
Відгуки (7)
Задати питання

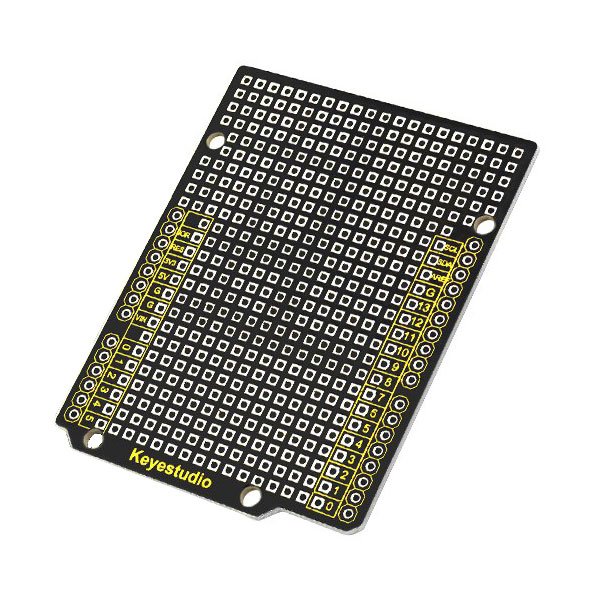

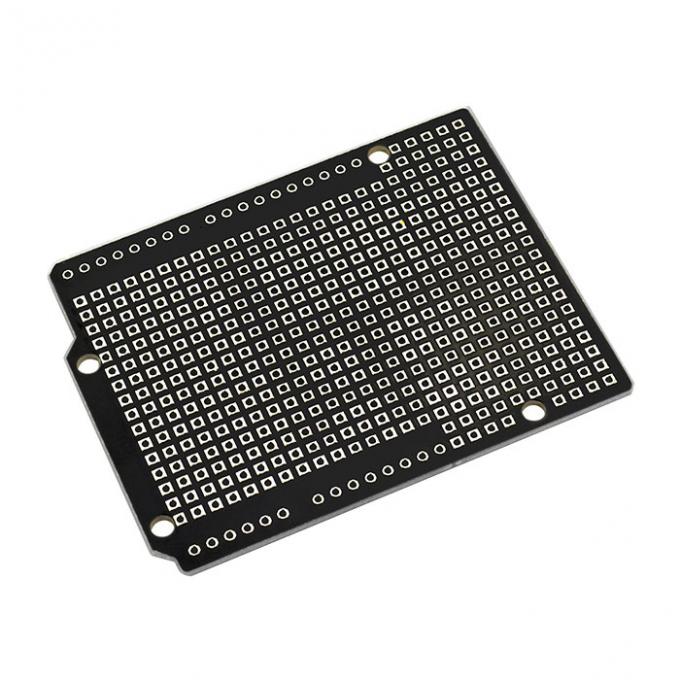

Макетна монтажна плата для використання з контролером Arduino UNO. Плата зручна тим, що Ви можете перенести свою конструкцію з безпаєчної макетної плати на більш надійну плату під монтаж паянням. На платі виведені всі контакти контролера, крім ISP роз'єму, що робить незручним але можливим використання спільно з такими шилдами як Ethernet шилд. Плата поставляється в нерозпаяному вигляді. Для підключення до контролера можна використовувати такі контакти або такі.

Код виробника: KS0322

Складальне поле плати виконано зі стандартним кроком 2,54мм. Для кріплення плати до контролера передбачені 4 шт. 3 мм кріпильних отворів.

Характеристики:

Плата для контролера: Arduino UNO
Матеріал: фольгований склотекстоліт FR-4
Крок отворів: 2,54 мм
Діаметр отвору: 1,0 мм
Кріплення: чотирма 3 мм отворами
Монтаж плати: нерозпаяна

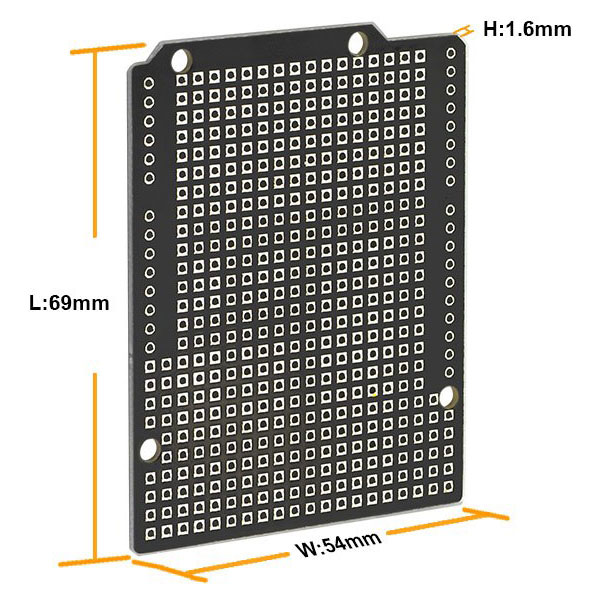

Розміри: 69х54мм
Вага: 7 грам

Відгуки покупців про Плата для прототипирования от Keyestudio для Arduino UNO

Малюга Ігор Петрович (26.01.2024)

Плата якісна. Підходить під створення простих шилдів або як маска під плати за оригінальними схемами до ардуіни.

Відповісти

Євген (29.01.2023)

Хоч я і працюю наразі з мікроконтролерами ESP32, маю дві плати розробки Wemos D1 R32, які являють собою схемотехнічно повну копію Arduino UNO. Якщо на UNO існує безліч різноманітних шилдів та плат розширення, то з Wemos D1 R32 ситуація дещо сумна, хоча деякі шилди Ардуїно й підходять, але використовувати їх повноцінно дуже важко з відомих причин. Використати напряму саморобні шилди на платах з кроком 2,54 мм на цих шикарних платах Wemos D1 R32 просто неможлимо через несумісність кроку отворів.
І от я натрапляю на просто унікальну плату для прототипування від Keyestudio для Arduino UNO, яку, хто б сумнівався, нам запропонувала найкраща Аруїно-крамниця України. Та ще й з контактами, двічі дубльованими на платі у двох різних форматах: Ардуїно та 2,54 мм. Не буду довго розповідати, як я використав ці плати, а просто приведу фото.
Дуже дякую найкращій Ардуїно-крамниці України за можливість адекватного розв''язання проблеми сумісності Wemos D1 R32 з монтажними платами 2,54 мм. Рекомендую усім ардуїнщикам крамницю Arduino.ua та її видатні товари!

Відповісти

Дмитрий (12.03.2021)

отличная плата за одним исключением: не предусмотрена работа с ICSP-гребенкой

Відповісти

Яричкивский Роман (18.02.2020)

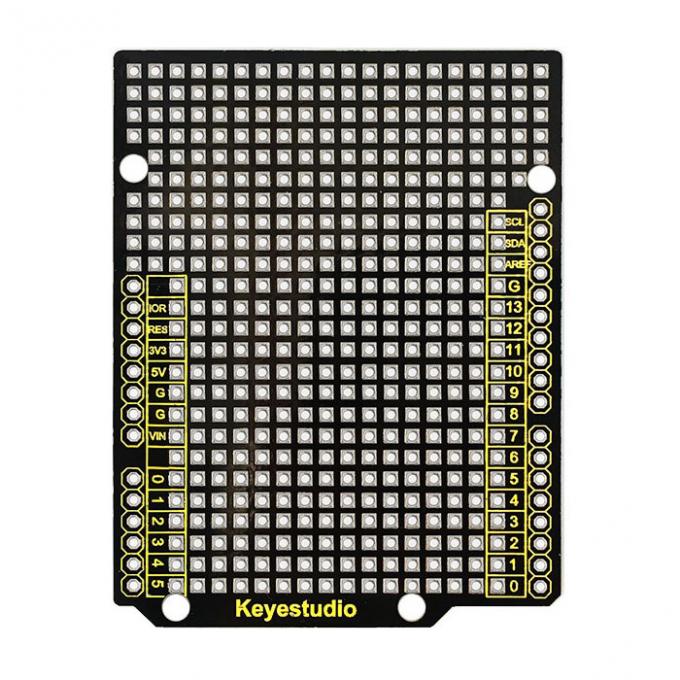

Неожиданная находка! Отличное качество. После многократной пайки, площадки не отваливаются. На Ардуину садится один к одному. От площадок, обведенных желтым кадратиком с цифрой, идет дорожка к контактной колодке Ардуино. Очень удобная плата. Купил сразу парочку.

Відповісти

Андрей Бородин (08.12.2019)

Отличный вариант для любителей кодить, а не травить платы. Позволяет собрать на базе стандартной Arduino формата UNO достаточно надежный макет, который даже кое-как смотрится.

Відповісти

Жорж (04.06.2019)

Згоден, сам в шоці. дуже якісне і універсальне рішення

Відповісти

Михаил Колесниченко (07.05.2019)

Качественный продукт.
Весьма качественая и существенно более функциональная замена "Arduino Prototype Shield с макетной платой":
https://arduino.ua/prod192-arduino-prototype-shield-s-maketnoi-platoi
Приятное сотрудничество и отличное выполнение обязательств со стороны продавца.

Відповісти
