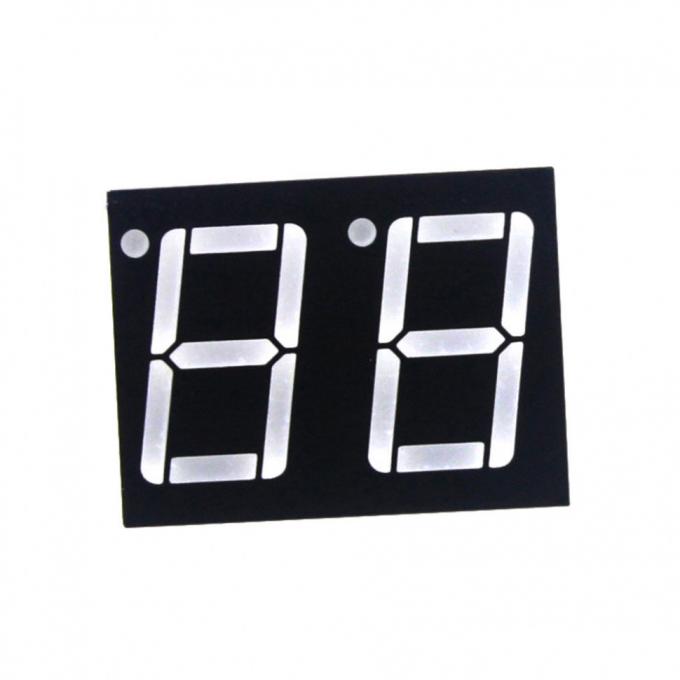

7-сегментний світлодіодний індикатор 0.36" 2 розряди загальний катод червоний

код: SKV335

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

5 грн

в наявності

Купити в один клік

	55
	голосувати

Знайшли дешевше?

Опис
Відгуки (5)
Поставити запитання

Семисегментний 2-циферний індикатор із загальним катодом. Кількість виводів - 10. Колір світлодіодів - червоний.

Характеристики:

Розміри: 15х14мм

Відгуки покупців про 7-сегментный светодиодный индикатор 0.36" 2 разряда общий катод красный

Игорь Юрьевич (02.10.2025)

Добрый день! Годы идут проблемы те же. Схема распиновки близко не от этих индикаторов. Ответ поставщика убил наповал:в каждой партии распиновка РАЗНАЯ. Как ? Откуда ? Ну оттенок чуть другой , ну ток сегмента чуть отличается. Но схема как могла поменяться ?

Відповісти

admin (02.10.2025)

Доброго дня. Суть в тому, що в кожній партії можуть приїхати зовсім інші (з загальним анодом, або розмір інший, або колір тощо.) Оскільки їх приїжджає велика кількість, то перевірити одразу не має фізичної можливості. Тому на жаль такі ситуації трапляються. Перед відправкою товару можна вказати, щоб товар перевірили. У випадку якщо товар не підійшов його можна повернути.

Відповісти

Роман (11.03.2024)

Вітаю.
Користуючись схемою пінів, наведених у описі, при підключенні до драйвера MAX7219 виводило повну нісенітницю. Вирішив прогнати кожен світлодіод окремо, ось правильна розпіновка:
G - 1
DP - 2
A - 3
F - 4
DIG2 - 5
D - 6
E - 7
C - 8
B - 9
DIG1 - 10
Перевірив декілька індикаторів, всі працюють. Дякую магазину за оперативність

Відповісти

Дмитрий (19.11.2022)

Здравствуйте.
Какие у этого индикатора общие размеры?
В шапке указано 0.28" (что должно составлять 15х10мм).
В описании указано 15х14мм, что является 0,36".
На фото в описании высота 19мм, что является вообще 0,56".

Відповісти

admin (06.12.2022)

Добрый день, общие размеры - 15x14x6 мм (высота сегмента 0.36"). Спасибо за сигнал скорректировать описание.

Відповісти
