Модуль вимірювання напруги, струму та потужності PZEM-004T 10A
код: WTU328
Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців
гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартостіУважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
363 грн
очікується
Опис
Відгуки (27)
Поставити запитання
PZEM-004T 10A — це компактний вимірювальний модуль для контролю параметрів однофазної мережі змінного струму. Він дає змогу вимірювати напругу, силу струму, активну потужність, спожиту електроенергію, частоту мережі та коефіцієнт потужності. Отримані дані передаються на мікроконтролер або інший сумісний пристрій через послідовний інтерфейс UART із використанням протоколу Modbus-RTU.
Модуль чудово підходить для створення систем моніторингу енергоспоживання, розумних розеток, вимірювальних приладів, домашніх систем автоматизації та проєктів на базі Arduino, ESP32 й інших мікроконтролерів.

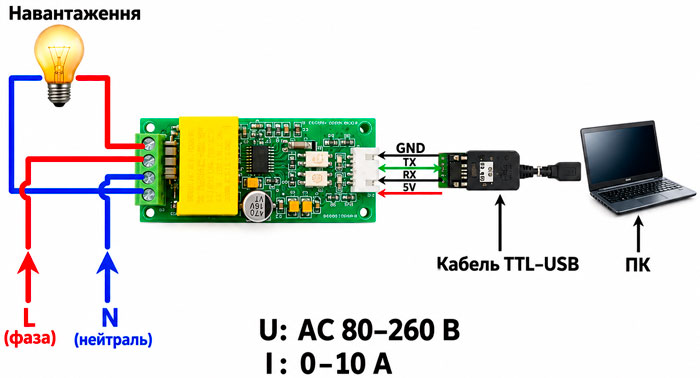

Схема підключення PZEM-004T 10A:
Основні переваги
Шість вимірюваних параметрів: напруга, струм, активна потужність, електроенергія, частота та коефіцієнт потужності.
Вимірювання струму до 10 А: вбудований шунт дає змогу підключати вимірюване навантаження без зовнішнього трансформатора струму.
Облік електроенергії: накопичення даних про споживання з роздільною здатністю 1 Вт·год.
Послідовний інтерфейс UART: зручний обмін даними з мікроконтролерами.
Протокол Modbus-RTU: можливість інтеграції в автоматизовані системи моніторингу.
Компактне виконання: підходить для вбудовування у власні електронні пристрої.
Технічні характеристики
Модель: PZEM-004T 10A
Тип вимірюваної мережі: однофазна, змінний струм (AC)
Діапазон вимірювання коефіцієнта потужності: 0.00–1.00
Роздільна здатність вимірювання напруги: 0.1 В
Роздільна здатність вимірювання струму: 0.001 А
Роздільна здатність вимірювання потужності: 0.1 Вт
Роздільна здатність обліку електроенергії: 1 Вт·год
Інтерфейс зв'язку: UART TTL
Протокол обміну: Modbus-RTU
Швидкість передавання даних: 9600 бод
Сфери застосування
Моніторинг споживання електроенергії.
Розробка розумних розеток і лічильників електроенергії.
Контроль навантаження в системах автоматизації.
Створення вимірювальних приладів на базі Arduino та ESP32.
Передавання даних про параметри мережі до систем збирання та візуалізації інформації.
Важливо: модуль не має власного дисплея — для відображення показань потрібен мікроконтролер або інший сумісний пристрій. Версія 10A використовує вбудований шунт і розрахована на струм до 10 А. За напруги 230 В максимальна активна потужність становить приблизно 2.3 кВт.
Підключення до мережі 230 В небезпечне для життя. Монтаж необхідно виконувати за відключеного живлення, із належною ізоляцією та захисним корпусом.
Відгуки покупців про Модуль измерения напряжения, тока и мощности PZEM-004T 10A
Babuino32 (30.01.2026)
Довго мучався, версія модуля в1 але схоже це якийсь клон чи що бо завелось з pzemac бібліотекою esphome замінив r8 резистор на smd 471 а також на вхідний пін pzem замість 5v подав 3.3 з єсп
Доволі чутливий датчик, фіксує увімкнення зарядного пристрою на 5 Ватт. По графікам побачив що є проблеми з холодильним обладненням. Чудова річ для логування та аналізу данних витрати енергії.
З Мінусів: Перепаяв резистор ((R8) струмовідсічний на оптопару TX) з 1 кОм на 430 Ом. Бо контроллер ніяк не хотів приймати дані, а звісно і відправляти відповідь. В підтримці магазину швидко відрегували на мої запитання.
Гадаю буду брати ще один для збірки мобільного блоку перевірки живлення.
З офіційною програмою звірив резульати, все працює чудово.
Працює без проблем з ESPHome в спарці з Home Assistant.
Досить точні вивірювання. Різниця з показниками лічільника в кВт год невелика, менше 1%. Ціна адекватна. Магазином задоволений.
Прекрасный модуль, работает с библиотекой PZEM-004T-v30-master. Все просто и понятно. Разъем можно отпаять и впаять провда, но я взял "хвостик" от монитора домофона - у меня валялись, подошел неплохо, контакт хороший. Рекомендую!
Спасибо магазину за прекрасное обслуживание!
День добрый.
Прикрутил к девайсу esp-01(библиотека PZEM-004T-v30-master), меряет и даже графики рисует....
Показания +/- совпадают с другими приборами.
Но есть вопрос:
При токе в 0,053А , мощность у него превращается в 0.
Это он реактивную не учитывает или это бага ?
Как назло нет ни одной маломощной лампочки (даже паяльники с импульсным БП) чтобы нагрузка не реактивная была :(
Ниже лог перехода телевизора в ждущий режим.
time,voltage,current,power,energy,frequency,pf
1619528485,204.2,0.571,113.4,2.054,50.00,0.970
1619528487,204.6,0.232,44.2,2.054,50.00,0.930
1619528488,205.9,0.107,15.1,2.054,49.90,0.690
1619528489,206.3,0.105,14.7,2.054,49.90,0.680
1619528491,207.8,0.106,14.6,2.054,49.90,0.660
1619528492,207.7,0.091,9.4,2.054,49.90,0.500
------------------\\--------------------
1619528493,207.6,0.053,0.0,2.054,49.90,0.000
------------------\\--------------------
1619529616,204.3,0.072,0.5,2.088,50.00,0.030
1619529617,204.4,0.073,0.6,2.088,50.00,0.040
Добрый день!
Заказал 10шт. Все заработали. на 3-х были оторваны конденсаторы, паяльником лечится. Показания очень стабильные. Проверяли разными приборами. Сначала удивило, что лампа накаливания 75Вт, потребляет 95Вт. Оказалось, что так бывает :).
Добрый день. Если у вас возникают вопросы или сложности с полученным товаром, вы можете написать письмо с описанием проблемы, вашим контактным номером телефона и номером заказа. Мы с вами свяжемся и постараемся решить сложившуюся ситуацию.
Убил полдня, не работает. Использовал самый примитивный пример Аrduino UNO 10,11 контакт для подкл. сигналов. на вх. показывает -1в. во всех комбинациях, даже если не подавать 220в
Доброго всем времени суток.
Не первый раз заказываю на этом ресурсе модули для своих поделок. все как всегда на отличном уровне. Четко, без заминок и как всегда качественно - пришло именно то, что заказывал, подключил, проверил все работает - Абсолютно удовлетворен покупкой. Спасибо Вам.
Модуль купил давно да все руки не доходили, наконец занялся и проигрался часа 3. В общем может кому поможет для работы с версией V3.0 нужна соответствующая библиотека PZEM-004T-v30-master. Магазин хороший и все вовремя и без задержек отправляют, советую!
Дякую Вам за ваш комент. Я три дні згаяв поки ліпив стару бібліотеку. Почав грішити на модуль pzem-004, навіть купив на цьому сайті ще один. Завдяки вам змінив бібліотеку і все запрацювало.
Заявленные функции обеспечивает, описанию - соответствует, качество сборки отличное, советую.
Подружил этот модуль с ESP-01 и завел все это дело через MQTT в majordomo, жаль нельзя фото прикрепить, получилось просто замечательно :)
рекомендую и девайс и магазин.
Если я ничего не путаю, в мой заказ положили бабинку изоленты, спасибо, мелочь, а приятно :)
Привіт.
Замовив 4шт. Всі модулі робочі, перевірив за допомогою програми "PZEM004T-Master.exe" + USB->COM(FTDI232R). У вас посилання "Пример использования модуля" не вірне. Там описується модуль із мікросхемою SD3004, а в цьому модулі - V9881D. Відповідно і протокол обміну різний!!! По крупинкам, в інеті, назбирав інфу по протоколу, але так і не зрозумів алгоритму підрахунку контрольної суми пакету. Тому, тупо, зчитав пакети команд для модуля(з готовими контр.сумами) і використовую в своїх проектах.
Процесу заказ-->отримання ЗАДОВОЛЕНИЙ! Все відбулось оперативно!
@Цопа Володимир, а не могли б ви скинути пакет з контрольними сумами, бо в мене схоже така ж проблема як і у вас. Программа "PZEM004T-Master.exe" дані передає, але модуль на них не відповідає зовсім ніяк.
