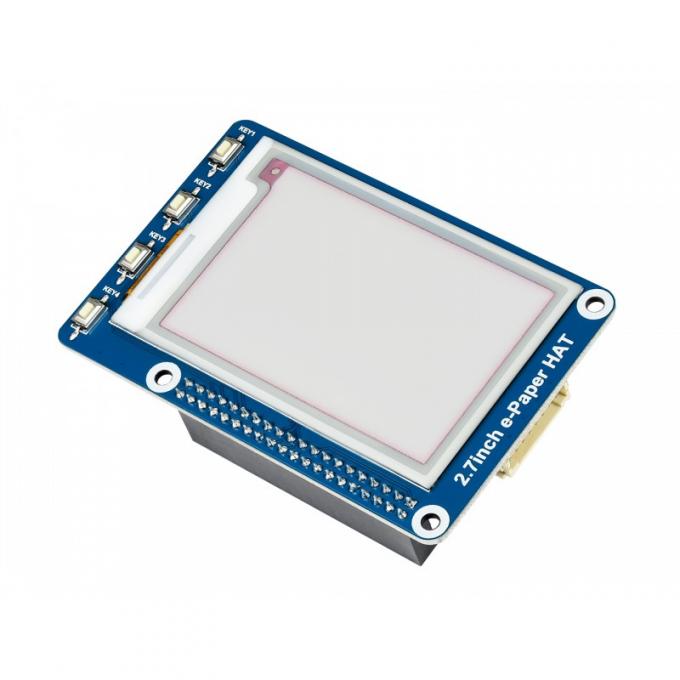

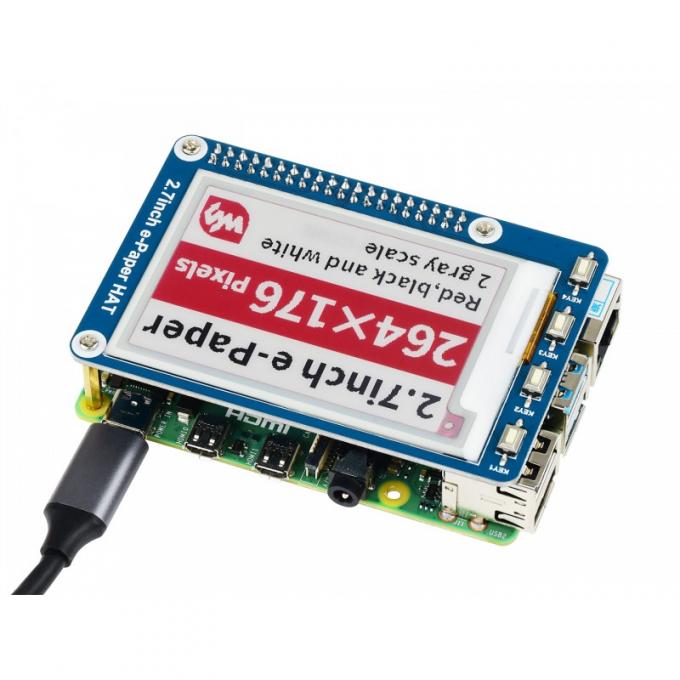

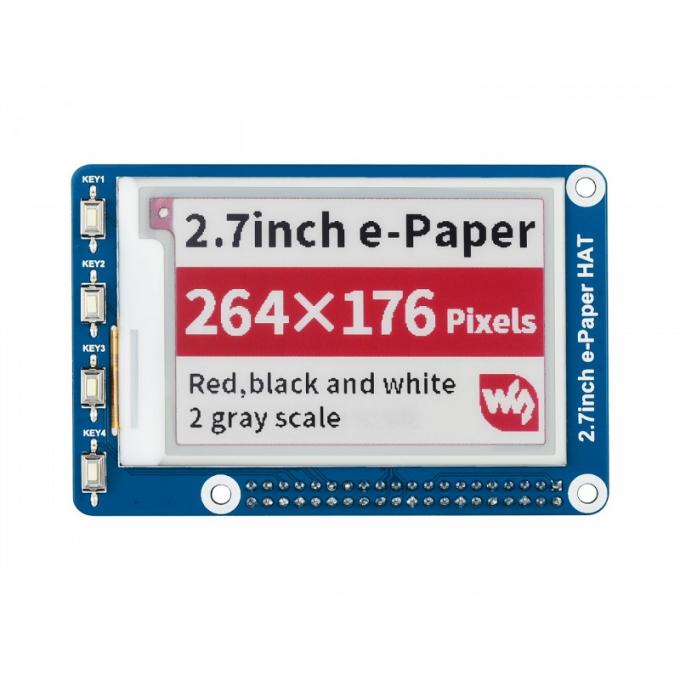

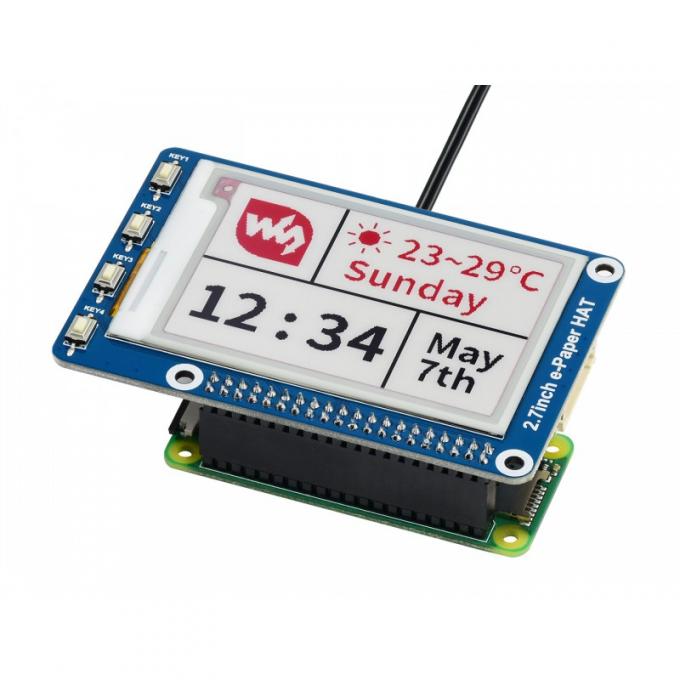

E-Ink Шилд для Raspberry Pi (2.7inch e-Paper HAT (B)), 2,7 дюйма з роздільною здатністю 264x176 з вбудованим контролером, що підтримує зв'язок через інтерфейс SPI. Відображаються червоний, чорний і білий кольори. Завдяки таким перевагам, як наднизьким споживанням енергії, широкий кут огляду, висока роздільна здатність він є ідеальним вибором для різних саморобних конструкцій.

Особливості:

• Без підсвічування продовжує відображати останній контент протягом тривалого часу, навіть при відключенні живлення
• Наднизьким споживанням енергії, в основному живлення потрібне тільки для поновлення зображенія
• Стандартний подовжувач Raspberry Pi 40PIN GPIO підтримує плати серії Raspberry Pi, Jetson Nano

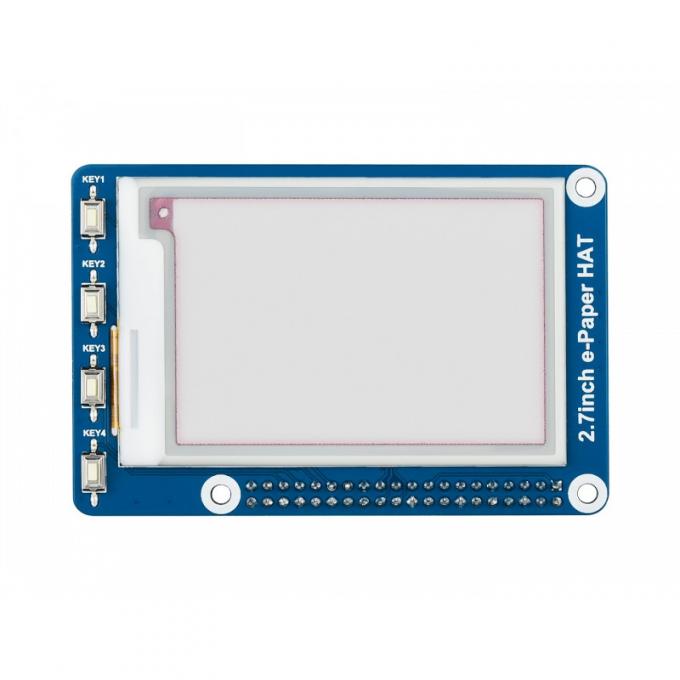

• 4 вбудованих користувальницьких кнопки
• Інтерфейс SPI для з'єднання з іншими платами контролерів, такими як Raspberry / Arduino / Nucleo і т. і.
• Вбудований перетворювач напруги, сумісний з MCU 3,3 В / 5 В
• Поставляється з ресурсами для розробки і інструкцією (приклади для Raspberry Pi / Jetson Nano / Arduino / STM32)

Характеристики:

• Робоча напруга: 3,3 В / 5 В
• Інтерфейс: 3х-провідний SPI, 4х-провідний SPI
• Габаритні розміри: 85 мм × 56 мм
• Розмір дисплея: 57,288 мм × 38,192 мм
• Крок точок: 0,217 × 0,217
• Роздільна здатність: 264 × 176
• Колір дисплея: червоний, чорний, білий
• Рівень сірого: 2
• Час повного оновлення: 15с
• Оновлена ??потужність: 26,4 мВт (тип.)
• Потужність в режимі очікування: <0,017 мВт
• Кут огляду:> 170 °
• Код виробника: 2.7inch e-Paper HAT (B)

Габаритні розміри:

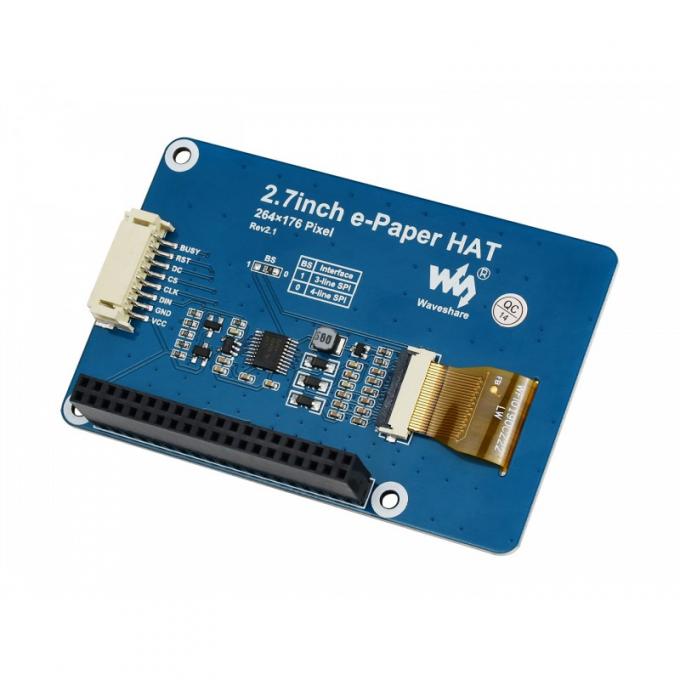

Интерфейс:

• VCC - Напруга живлення від 3.3 до 5 В
• GND - Загальний провід
• DIN - SPI MOSI
• CLK - SPI SCK
• CS - SPI Вибір пристрою. Активний низький рівень
• DC - Вибір Дані / Команда. Високий рівень - дані, низький - команда
• RST - Зовнішній сигнал скидання. Активний низький рівень
• BUSY - Сигнал зайнято. Активний низький рівень

Комплектація:

1. Дисплей 2.7inch e-Paper HAT (B) - 1 шт.

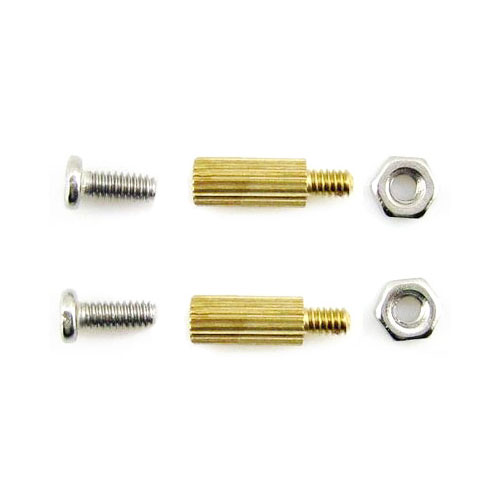

2. Крепление (стойка, винт и гайка) - 2 шт.

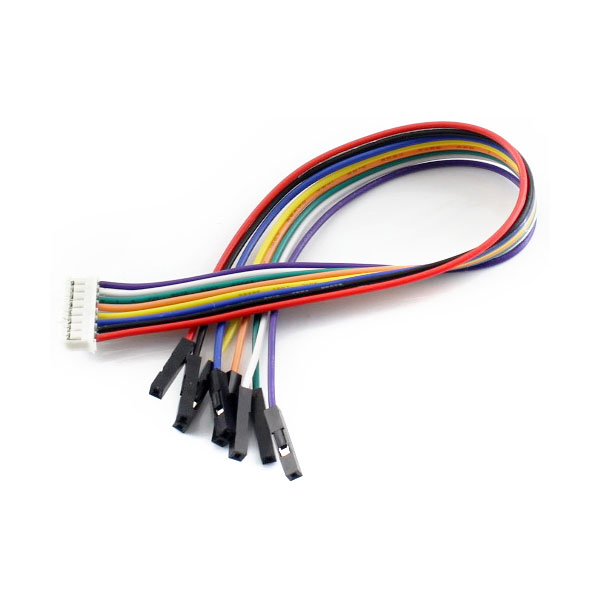

3. Кабель PH2.0 20cm 8Pin - 1 шт.

Посилання:

• Wiki
