1.14" SPI дисплейний модуль 240х135 65К кольорів від Waveshare

код: DPC450

1.14" SPI дисплейний модуль 240х135 65К кольорів від Waveshare

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

325 грн

в наявності

Купити в один клік

	2
	голосувати

Знайшли дешевше?

Опис
Відгуки (6)
Поставити запитання

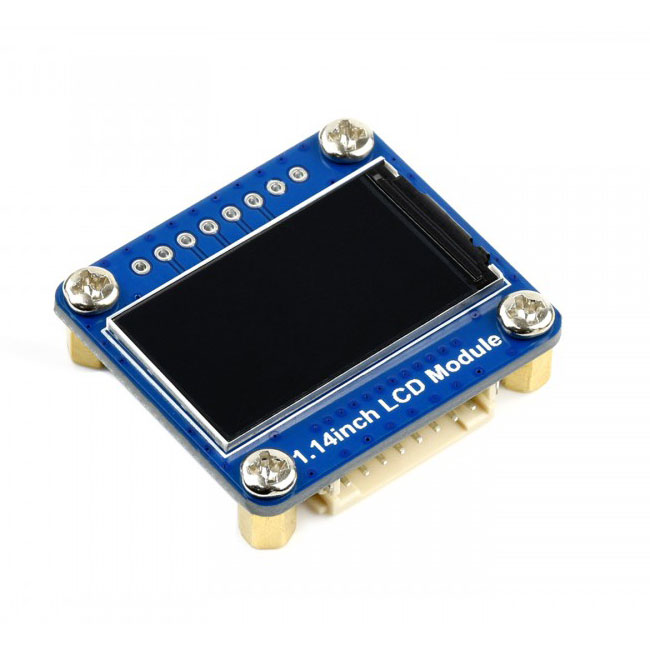

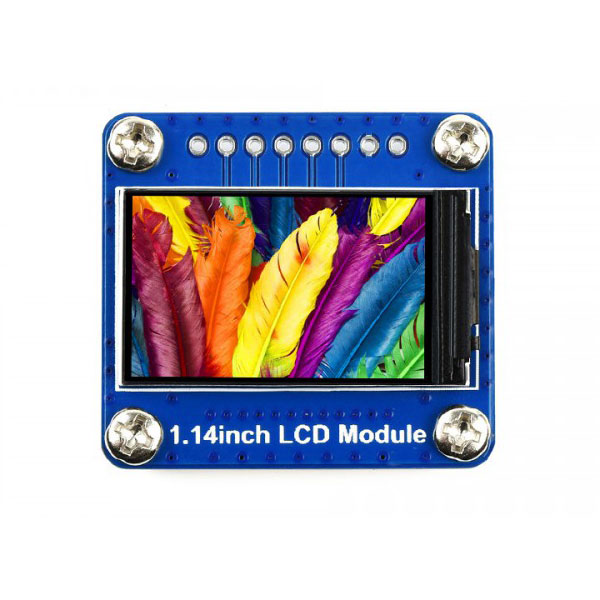

Цей дисплейний модуль зібраний на IPS дисплеї 1,14 дюйма з роздільною здатністю 240х135 точок, палітрою в 65К кольорів на драйвері ST7789. Розміри дисплея і підключення невеликою кількістю дротів робить цей модуль незамінним при створенні малогабаритних і автономних пристроїв. Підключати модуль можна як до контролера Arduino так і міні-комп'ютера Raspberry Pi і інших пристроїв з SPI інтерфейсом.

Код виробника: 18231, 1.14inch LCD Module

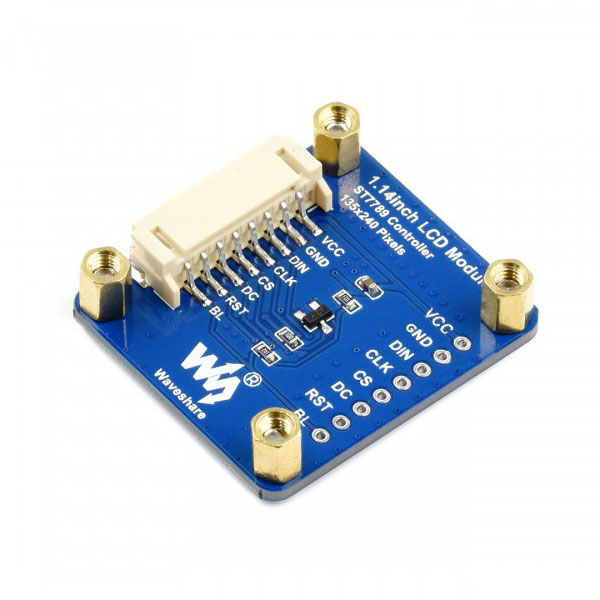

Розташування та призначення виводів:

Название вывода	Назначение вывода
VCC	Напруга живлення від 3.3В до 5В
GND	Загальний
DIN	Вхід даних SPI інтерфейса
CLK	Вхід синхронізації SPI інтерфейса
CS	Сигнал вибору кристала. Активний рівень низький
DC	Сигнал вибору Дані / Команда. Високий рівень - передача даних
RST	Вхід сигналу скидання. Активний низький рівень
BL	Вхід живлення підсвічування

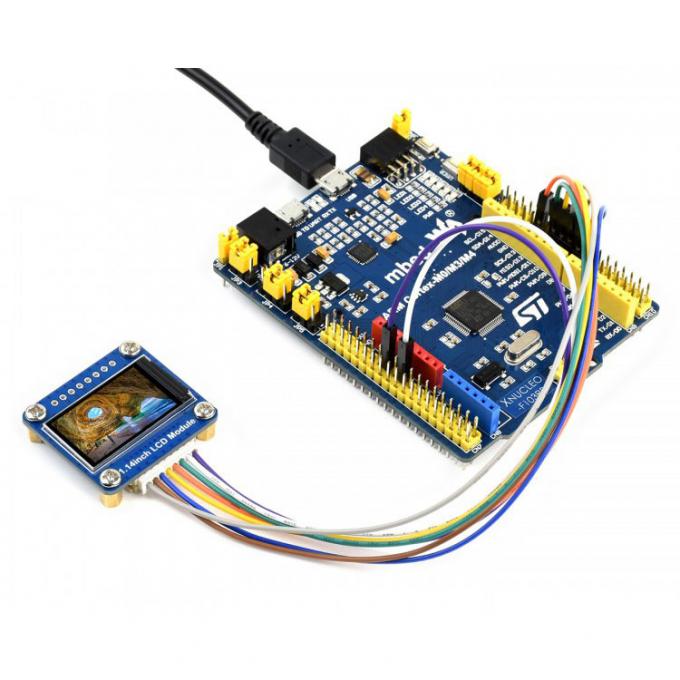

Варіанти підключення дисплея:

Характеристики:

Робоча напруга живлення: від 3.3В до 5В
Роздільна здатність екрану: 240 × 135
Інтерфейс: 4-дротовий SPI
Розмір дисплея: 24.91 × 14.86мм
Тип дисплея: IPS
Розмір точки: 0.1101 × 0.1035мм
Драйвер дисплея: ST7789
Розміри плати: 35.00 × 32.00мм
Код виробника: 1.14inch LCD Module

Комплектація:

1.14-дюймовий РК-модуль x1
PH2.0 8-контактний кабель 20 см x 1

Посилання:

Wiki

Відгуки покупців про 1.14" SPI дисплейный модуль 240х135 65К цветов от Waveshare

Роман (28.10.2023)

Доброго дня. Підкажіть, будь ласка, чи буде він показувати картинку якщо підключити його напряму до відеокамери?

Відповісти

admin (30.10.2023)

Нажаль ні.

Відповісти

Николай (13.05.2022)

Добрий день. за посиланням підєднання виводів до разбері, ардуіно і стм. у двох перших виходи 5 вольтові. в даташиті на чіп сказано, що виводи 3 вольтові. уточніть модуль перевірявся на підключення на пряму до ардуіно борди.

Відповісти

admin (16.05.2022)

Доброго дня. Живлення повинно бути 5В

Відповісти

Костянтин (10.01.2021)

яка бібліотека працює для цього модуля ?

Відповісти

admin (11.01.2021)

Доброго дня. На сторінці товару є посилання на WIKI даного дисплею, там є всі приклади для різних систем.
