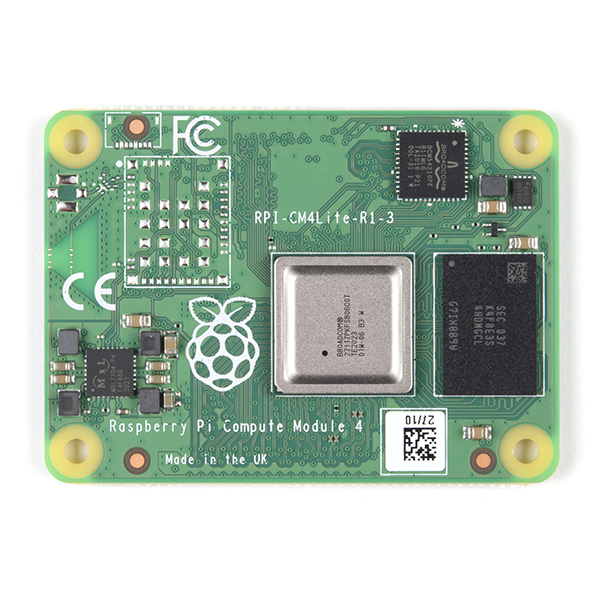

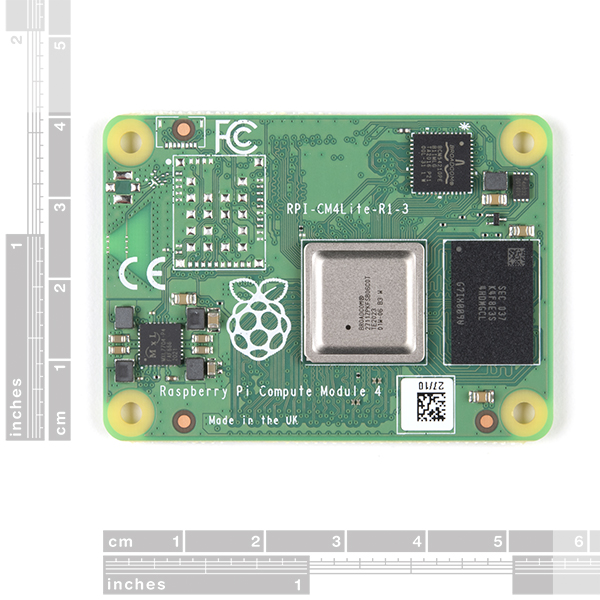

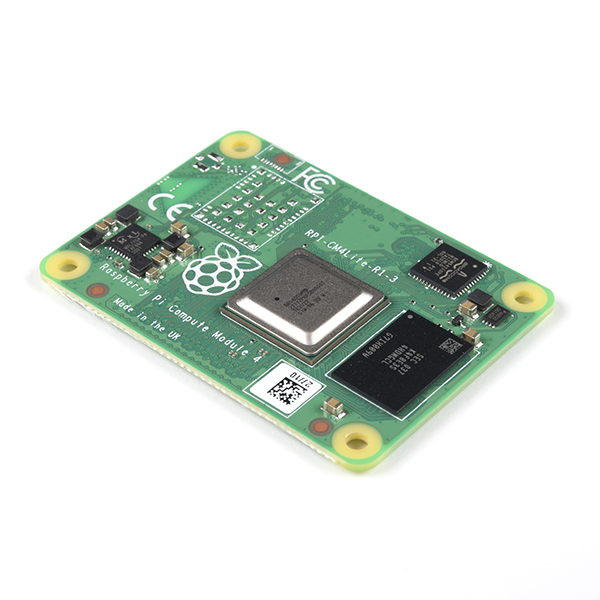

Raspberry Pi Compute Module 4 Lite (CM4) 1ГБ RAM (CM4001000)

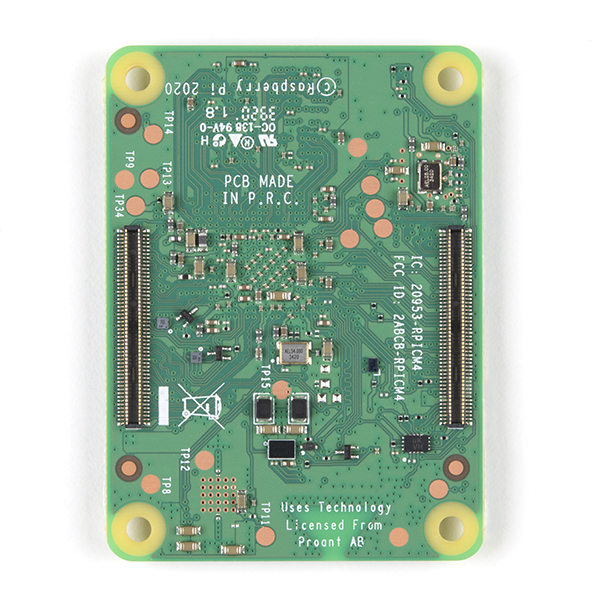

Представляємо оновлений формфактор модуля Raspberry Pi Compute 4 1Гб Lite. Головною зміною є перехід від форм-фактора роз'єму DDR2 SODIMM до гнізда високої щільності в нижній частині плати. Модуль Compute Module 4 Lite все так же має всі кращі функції Raspberry Pi Model B 4 в більш зручному форм-факторі для вбудованих або OEM-додатків. Плата включає в себе той же 1,5 ГГц чотирьохядерний 64-бітний процесор ARM Cortex-A72 і здатний відтворювати 4k відео через подвійні інтерфейси HDMI. Модуль має одноканальний експрес-інтерфейс PCI 2.0 з подвійним дисплеєм MIPI DSI і інтерфейсами камер CSI-2. Плата підтримує Gigabit Ethernet PHY з підтримкою IEEE 1588 і має 28 контактів GPIO, 6 × UART, 6 × I2C і 5 × SPI.

Ця модель має 1 ГБ LPDDR4-3200 SDRAM і не містить на борту флеш-пам'ять.

Як і у випадку з обчислювальним модулем 3, обчислювальний модуль 4 доступний з вибором щільності зберігання eMMC: 0 ГБ (Lite); 8 ГБ; 16 ГБ; і 32 ГБ разом з вибором щільності DRAM: 1 ГБ; 2 ГБ; 4 ГБ; і 8 ГБ. В результаті, є 32 різних варіантів продукту.

Характеристики:

• 1,5 ГГц чотирьохядерний 64-бітний процесор ARM Cortex-A72
• Графіка VideoCore VI, що підтримує OpenGL ES 3.x
• 4Kp60 апаратного декодування H.265 (HEVC) відео
• 1080p60 апаратне декодування, і відео 1080p30 апаратного кодування H.264 (AVC)
• Інтерфейси Dual HDMI з роздільною здатністю до 4K
• Одноканальний інтерфейс PCI Express 2.0
• Два інтерфейси дисплея MIPI DSI і подвійні інтерфейси камер MIPI CSI-2
• 1 ГБ LPDDR4-3200 SDRAM оперативної пам'яті
• Gigabit Ethernet PHY з підтримкою IEEE 1588
• 28 виводів GPIO, 6 × UART, 6 × I2C і 5 × SPI
• Можливі парт-номера: 2648-SC0318-ND, CM4001000, SC0318, COMPUTE 4 1GB RAM 0GB LITE

Посилання:

• Краткий опис Raspberry Pi Compute Module 4
• Даташит Raspberry Pi Compute Module 4
• Compute Module 4 Lite (без eMMC) STEP File
• Сторінка ресурсів Raspberry Pi
