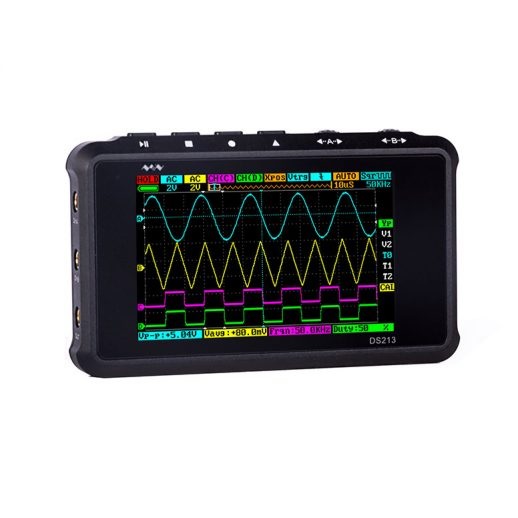

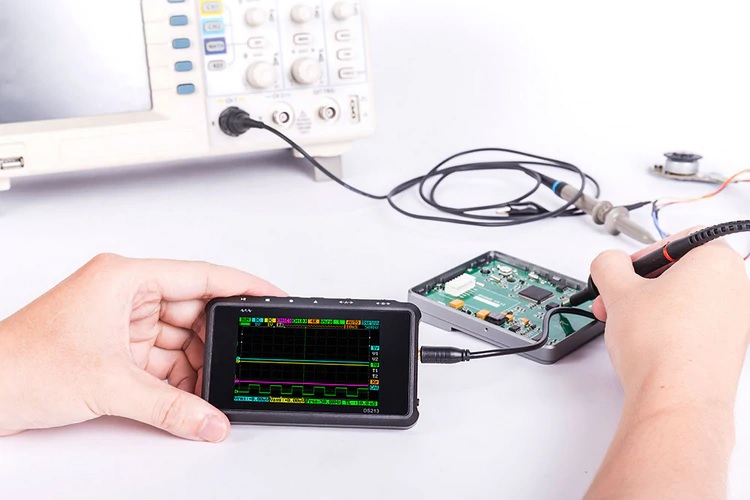

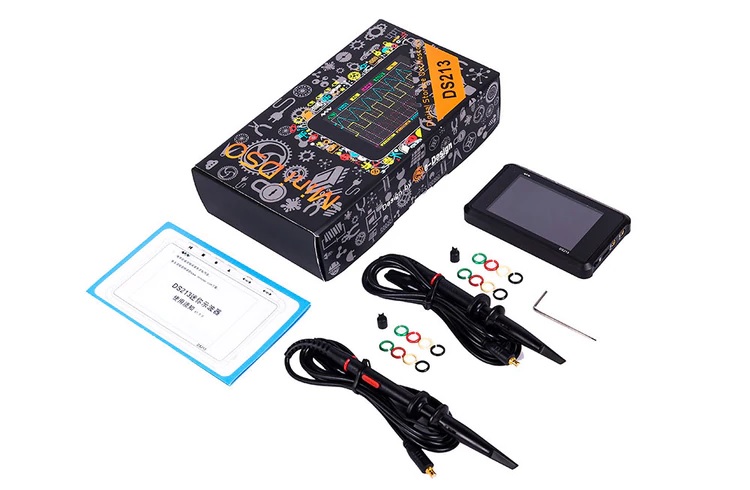

Міні-осцилограф Winiware DS213

DS213 — це цифровий запам'ятовуючий осцилограф «5 доріжок, 4 хвилі» для задач електронної інженерії загального призначення, заснований на ядрі ARM Cortex M3. DS213 використовує FPGA для керування режимом керування зовнішнім АЦП та режимом кешу даних.

Особливості:

• Міні-розмір, легка вага, портативний та автономний
• Може зберігати форми сигналів, роблячи аналіз форми сигналу чіткішим і ефективнішим
• Декілька режимів тригера, підтримка тригера Ascend / Descend Edge, тригера позитивного / негативного імпульсу та логічного тригера
• Потужна здатність обробляти форми сигналів – прилад може автоматично вимірювати такі параметри, як напруга, частота та ширина імпульсу.

Характеристики:

• Мікроконтролер: ARM Cortex M3
• FIFO та управління: FPGA (ПЛІС)
• АЦП: HWD9288-100

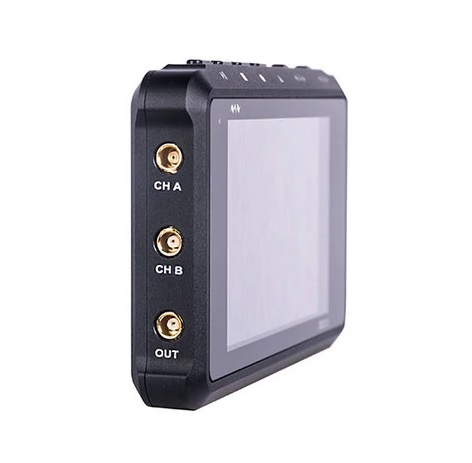

• Аналогові канали: 2 [CH_A] [CH_B]

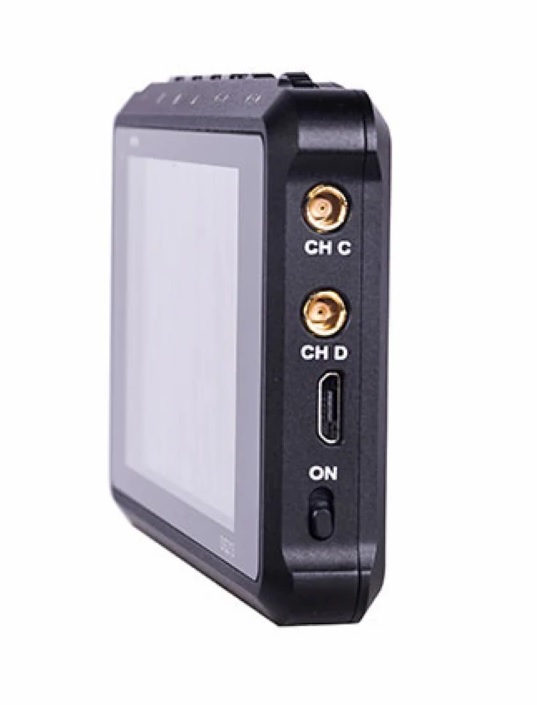

• Цифрові канали: 2 [CH_C] [CH_D]
• Операційні канали: INV [CH_A], INV [CH_B], [CH_A] + [CH_B]- [CH_A]-[CH_B]-[CH_C]&[CH_D]-[CH_C] | [CH_D]
• Вертикальна чутливість:
  • 10мВ-10В/діл (1-2-5 кроки) (використання X1 щупа)
  • 100мВ-100В/діл (1-2-5 кроки) (використання X10 щупа)
• Вертикальна роздільна здатність: 8 біт
• Пам'ять відліків: 4 канали, 4*4K
• Підключення: DC, AC

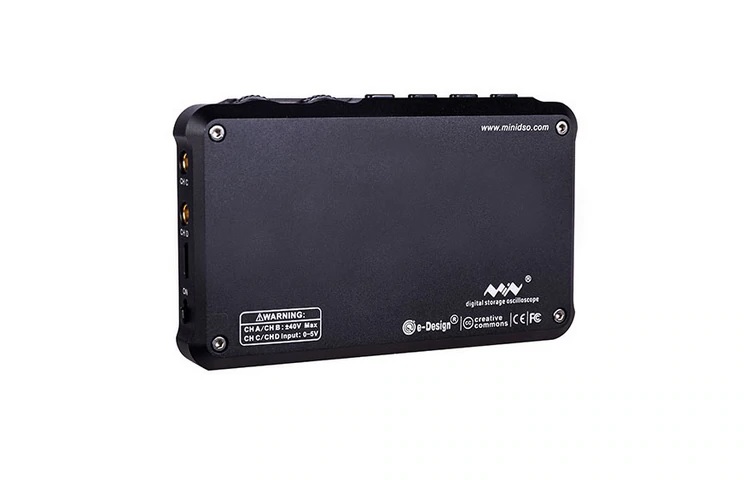

• Максимальна вхідна напруга:
  • ±40В п-п (використання X1 щупа)
  • ±400В п-п (використання X10 щупа)
• Типи синхронізації: Режим висхідного/низхідного фронту, позитивний/негативний імпульс, логічний
• Режими синхронізації: Авто, нормальний, одиночний, повільний
• Джерело синхронізації: [CH_A] [CH_B] [CH_C] [CH_D]
• Вхід сигналу:
• Прямокутний сигнал від 10Гц до 8МГц, 20 діапазонів і 3(п-п)
• Синус/трикутник/пила: від 10Гц до 20МГц, 11 діапазонів та 3 В(п-п)
• Вбудоване сховище: 8M USB диск
• Типи файлів: BMP, BUF, CSV
• Автоматичні вимірювання: послідовності/цикл/скважність, піковий/віртуальний/максимум/мінімум/середній
• Вимірювання за положенням курсору: Значення часу, значення амплітуди сигналу
• Режими дисплея: 4 лінії хвилі:
  • Line 1: [CH_A], HIDE
  • Line 2: [CH_B], HIDE
  • Line 3: [CH_C], REC_1, REC _2, REC _3, REC _4, HIDE
  • Line 4: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] | [CH_D], HIDE
• Режим семплювання: Семплювання у реальному часі
• Частота семплювання: 100M С/сек
• Акумулятор: 1000мА/год

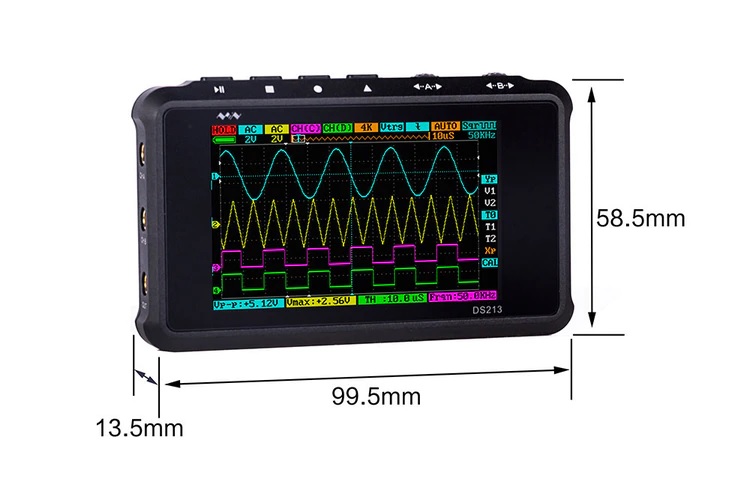

• Розмір: 99.5 х 58.5 х 13.5 мм
• Вага: 129г (з акумулятором)
• Сертифікати: CE, FCC
