ПНЧ 2х 10Вт на TDA7377 с сабвуфером 20Вт K162 (набір K162)

код: AOC301

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

292 грн

в наявності

Купити в один клік

	2
	голосувати

Знайшли дешевше?

Опис
Відгуки (3)
Задати питання

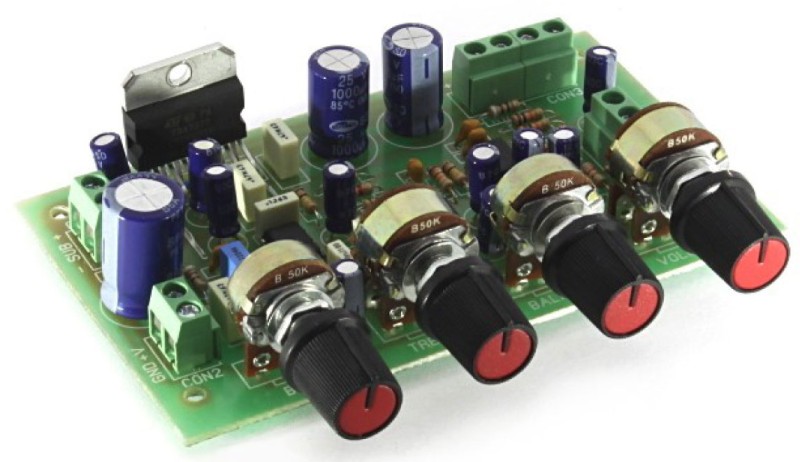

Набір для самостійного збирання звукового підсилювача 2+1 канали на мікросхемі TDA7377 з напругою живлення +10...18В (авто/мото), вихідною потужністю 2х10Вт та 20Вт на сабвуфер з окремим регулюванням потужності.

Даний набір призначений для тих, хто хоче зібрати компактний стереопідсилювач із сабвуфером на одній платі від джерела живлення 12В. У підсилювачі використовується мікросхема TDA7377, яка має високі характеристики і має захист від короткого замикання на виході та перегріві. Регулювання гучності виконується резистором R1 (Volume). Рівень сигналу між каналами можна збалансувати опором R4 (Balance). Регулювання спектра у сфері високих частот можна скоригувати опором R21 (Treble). Сигнал сабвуфера формується суматором DA2.1 та активним DA2.2 фільтром. Рівень сигналу сабвуфера регулюється опором R26 (Bass).

Характеристики:

Напруга живлення: +10~18 В
Смуга частот: 20-20000 Гц
Вхідний опір: 10 кОм
Глибина регулювання тембру по ВЧ: 12 дБ
Коеф. гарм. (U=14.4В / Р=10Вт): 0,03%
Номінальна вихідна потужність LR-каналів (U=14.4В / R=4Ом): 2 х 10 Вт
Номінальна вихідна потужність сабвуфера (U=14.4В / R=4Ом): 1x 20 Вт
Розмір плати: 108x66 мм

Електрична схема:

Схема розташування елементів:

Примітки:

На платі повинні бути запаяні 4 перемички із ізольованого дроту, одна з яких знаходиться між виводами ІМС DA3.
DA3 необхідно встановлювати на радіатор охолодження загальною площею не менше 200 кв. см.
