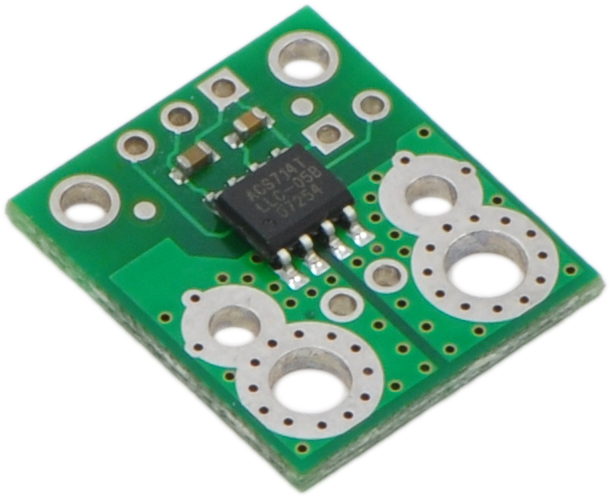

Датчик струму ACS714 ±5A від Pololu

код: ADA141

Додаткові категорії товару: Датчики струму, BECи
pololu
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
541 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
1
голосувати
Знайшли дешевше?
  • Датчик струму ACS714 ±5A від Pololu
  • Датчик струму ACS714 ±5A від Pololu
  • Опис
  • Відгуки
  • Задати питання

Даний модуль є простим носієм лінійного датчика струму Allegro ±5 з мікросхемою ACS714 на основі ефекту Холла з виходом несправності перевантаження струмом, який забезпечує низький струмовий вимірювальний тракт (~ 1.2 мОм) та електричну ізоляцію до 2.1 кВ. Ця версія датчика приймає двонаправлений вхід струму з величиною до 5 А і виводить пропорційну аналогову напругу, центровану на рівні Vcc/2 з типовою похибкою ±1.5%. Датчик працює від напруги живлення від 3 В до 5.5 В, тому він може безпосередньо взаємодіяти як з системами 3.3 В так і з системами 5 В. Датчик має вихідну чутливість 185 мВ/А.

Код виробника: 1185

Ключові функції датчика:

  • Призначений для вимірювання двонаправленого вхідного струму від -5 до 5 А (хоча надійна мікросхема датчика може витримувати стрибки перехідного струму до 100 мс до 50 А).
  • Внутрішнє опір провідного тракту зазвичай становить 1.2 мОм, а друкована плата виготовлена ??з міді, тому в платі втрачається дуже мало енергії.
  • Використання датчика ефекту Холла означає, що мікросхема датчика здатна електрично ізолювати струмовий шлях від електроніки датчика (додатків до 2.1 кВ), що дозволяє вставляти датчик у будь-якому місці вздовж шляху струму і використовувати його в додатках, що вимагають електричної ізоляції.
  • Смуга пропускання 80 кГц.
  • Хороша точність та надійність: заводське калібрування призводить до типової загальної похибки виходу ±1.5% при кімнатній температурі, вихідна напруга зміщення є надзвичайно стабільною, а датчик має нульовий магнітний гістерезис.
  • Діапазон робочих температур від -40 до 125°C.

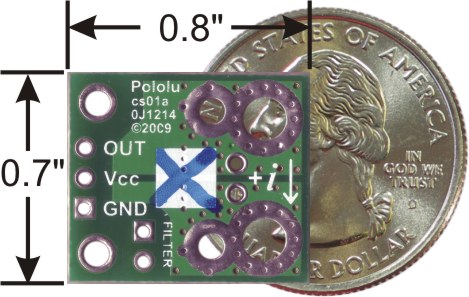

Контактні майданчики позначені на нижній шовкографії, як показано на малюнку праворуч. Шовкографія також показує напрямок, що інтерпретується як позитивний потік струму.

Цей датчик струму 5 А відзначений синім хрестиком. Також існує версія з максимальним струмом 31 A, яка використовує ту ж несучу друковану плату; Відрізнити версії можна, прочитавши текст на мікросхемі або подивившись колір X на нижній шовкографії.

Цей датчик дуже схожий на оригінальний ACS711 -12.5 до +12.5 A Current Sensor Carrier, але використовує менший корпус EX, який має більш оптимізований діапазон вимірювання та зменшений внутрішній опір. Розмір плати, розпинування та розташування отворів не змінилися, тому її зазвичай можна використовувати як заміну датчиків ACS711 з пакетами «LC».

Використання датчика:

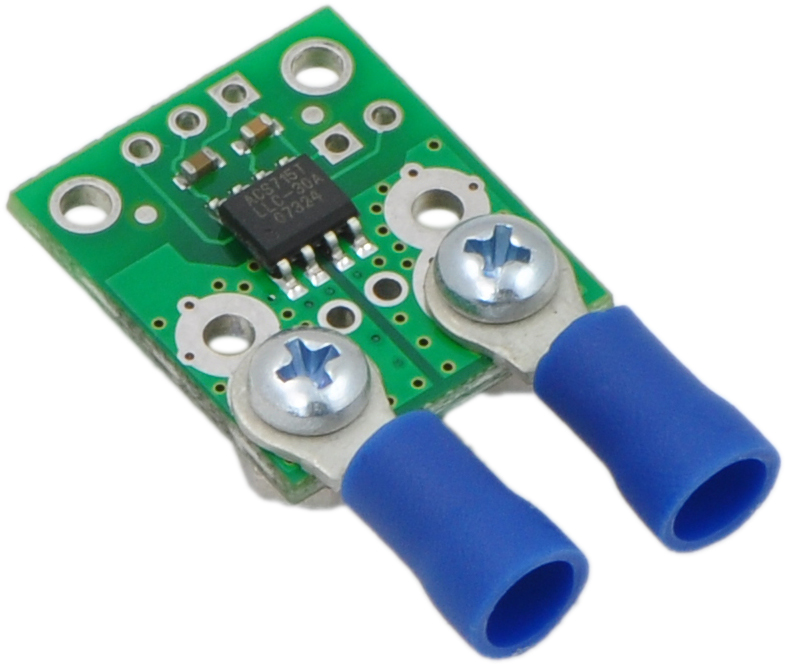

Електричні підключення:

Датчик вимагає напруги живлення від 3 до 5.5 В поданими на висновки Vcc і GND, які позначені на нижній шовкографії. Датчик видає аналогову напругу, лінійно пропорційну вхідному струму. Вихідна напруга спокою становить Vcc/2 і змінюється на 185 мВ на ампер вхідного струму (коли Vcc = 3,3), при цьому позитивний струм збільшує вихідну напругу, а негативний струм зменшує вихідну напругу.

Фільтрування вихідних даних:

ІС має внутрішній опір фільтра 1,7 кОм, а несуча плата містить конденсатор фільтра 1 нФ, який виробляє rc-фільтр нижніх частот з відсіканням 90 кГц. Ви можете підвищити точність сенсорної системи низькочастотних застосувань, додавши конденсатор паралельно з вбудованим конденсатором 1 нФ через колодки з позначкою «фільтр» на нижній шовкографії (цей конденсатор позначений C2b в схемі нижче). Частота F, яку фільтр послабить до половини своєї початкової потужності, задається таким чином:

де Cf - значення конденсатора, доданого до фільтруючих прокладок.

Характеристики:

  • Чутливість датчика струму: 0.185 В/А (2)
  • Мінімальна логічна напруга: 3 В
  • Максимальна логічна напруга: 5.5 В
  • Споживаний струм: 4 мА
  • Ідентифікаційне маркування:
  • Коди розробки друкованих плат: cs01a
  • Інше маркування друкованих плат: 0J1214, білий квадрат із синім X
  • Розмір: 17.78 x 20.32 мм
  • Вага: 1.0 г (1)

Примітки:

  1. Без додаткових контактів конектора.
  2. При Vcc 3.3 У. Ця специфікація пропорційна Vcc.

Посилання:
