Перетворювач логічних рівнів двонаправлений від Sparkfun

код: USA177

sparkfun
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
67 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
19
голосувати
Знайшли дешевше?
  • Перетворювач логічних рівнів двонаправлений від Sparkfun
  • Перетворювач логічних рівнів двонаправлений від Sparkfun
  • Перетворювач логічних рівнів двонаправлений від Sparkfun
  • Опис
  • Відгуки (6)
  • Задати питання

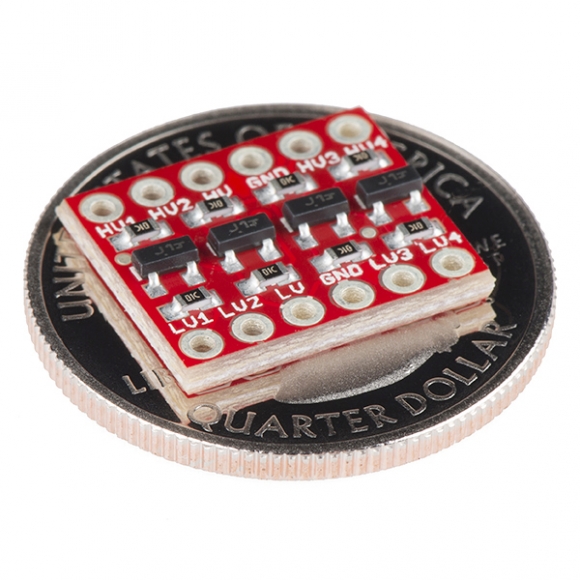

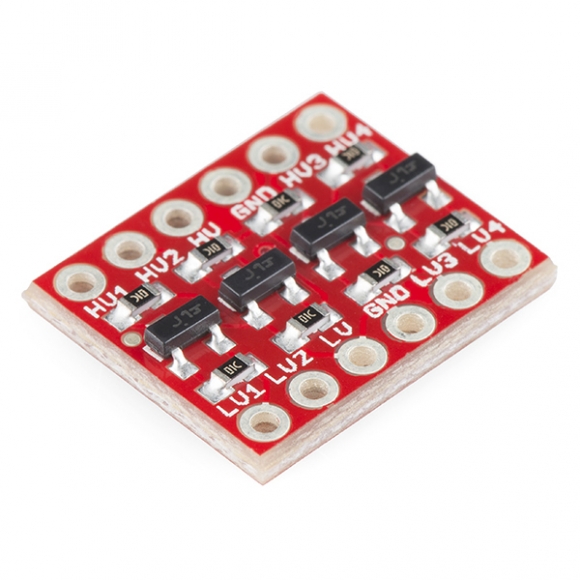

Якщо ви коли-небудь намагалися поєднати 3.3В-пристрій з 5В-схемою, то ви знаєте, наскільки це може бути проблематично. Перетворювач логічних рівнів від SparkFun є мініатюрним пристроєм, яке знижує 5В-сигнали до 3.3В, і підвищує 3.3В-сигнали до 5В. Перетворювач також працює з пристроями, логічний рівень яких становить 2.8В і 1.8В. Одна така плата здатна перетворювати напруги між 4 виводами на одній стороні і 4 виводами на іншій.

Пристрій невибагливий, він може використовуватися як зі звичайними послідовними інтерфейсами UART, I2C, SPI, так і для перетворення будь-яких цифрових сигналів. Не працює з аналоговими сигналами.

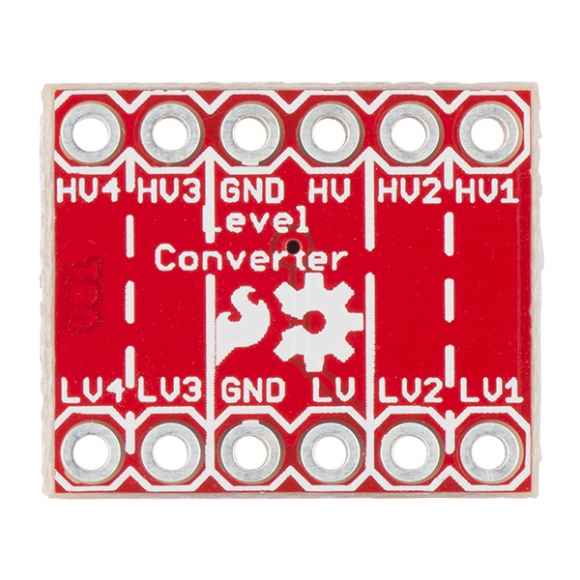

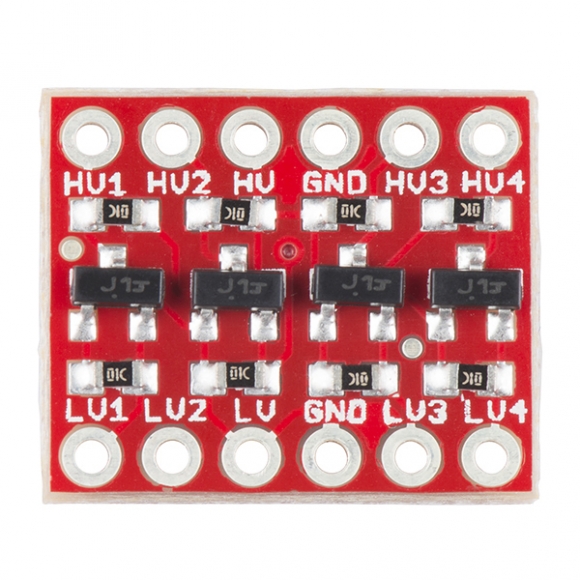

Перетворювач рівнів досить простий у використанні і вимагає тільки підключення двох джерел живлення (з високою і низькою напругою, які використовуються у вашому проекті). Висока напруга (наприклад, 5В) підключається до виводу 'HV', низька напруга (наприклад, 2.8В) - до виводу 'LV', а загальна точка схеми - до виводу 'GND'.

Інші виводи позначені як входи високої напруги (HV) або низької (LV). Логічна одиниця, яка надходить на вивід HV (на стороні 5В) з'явиться на виводі LV (на стороні 3.3В) у вигляді напруги 3.3В. І навпаки, логічна одиниця, яка надходить на вивід LV (на стороні 3.3В) з'явиться на виводі HV (на стороні 5В) у вигляді напруги 5В.

Посилання:

Відгуки покупців про Преобразователь логических уровней двунаправленный от Sparkfun

Kostya (18.05.2021)

Он работает с 3.7V?

Відповісти

admin (20.05.2021)

Это преоюразователь логических уровней 5В - 3,3В и наоборот.

Відповісти

Сулим Владимир (01.12.2017)

Преобразователь еще не тестировал, но впечатлила работа магазина. Через сутки после заказа я уже получил товар. Молодцы, спасибо!

Відповісти

Сергей (10.11.2017)

Все работает. Спасибо!

Відповісти

Владимир (17.11.2015)

Беру второй такой, все отлично работает

Відповісти

Руслан (17.10.2015)

Такой себе преобразователь... пробовал подружить ардуинку и esp8266, ничего не получилось, вроде тестером проверяю - все работает, подключаю - глухо. Причем без преобразователя все работает как нужно. К тому же он не распаян.
