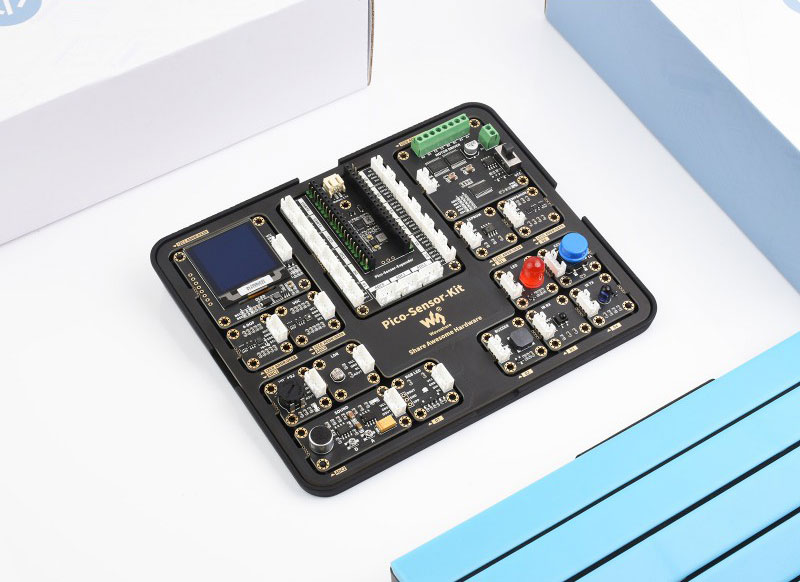

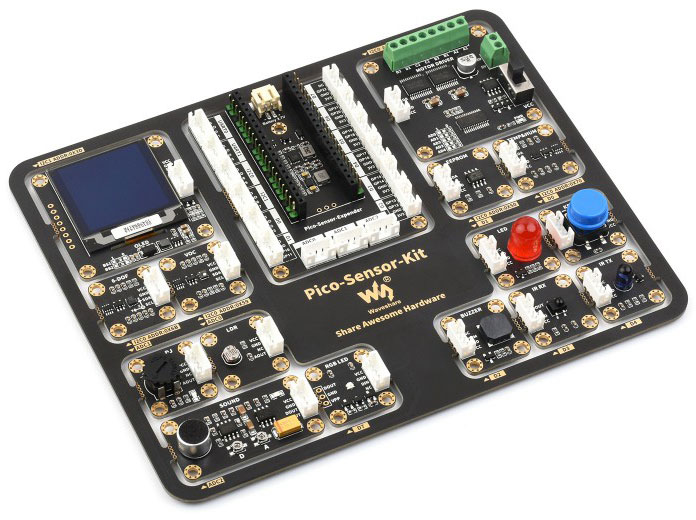

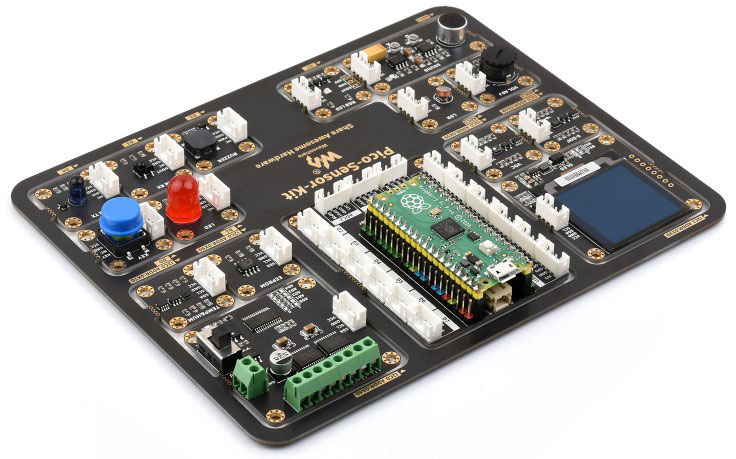

Стартовий набір Raspberry Pi Pico Sensor Kit

Raspberry-Pi-Pico-Sensor-Kit-B - це стартовий набір для людей, які хочуть познайомитися та навчитися працювати з Raspberry Pi Pico. Плюс цього набору полягає в тому, що в ньому зібрані найпопулярніші периферійні пристрої та центральна плата-перехідник для взаємодії контролера та периферійних пристроїв. Вся комутація проводиться за допомогою роз'ємів встановлених на платі-перехіднику та шлейфів, які входять до комплекту набору. Цей набір підійде для людей, які хочуть навчитися працювати з платформою Raspberry Pi Pico.

Код виробника: 24099, Raspberry-Pi-Pico-Sensor-Kit-B

Основою Raspberry Pi Pico є мікроконтролер RP2040 із двоядерним процесором Arm Cortex M0+ із тактовою частотою до 133 МГц.

Для програмування доступний повний інструментарій GCC, що включає бібліотеки для використання стандартних функцій та периферії. Також підтримується розробка програм на MicroPython і Microsoft Visual Studio. Для програмування контролера не потрібно додатковий програматор - достатньо перемістити код програми на пристрій контролера (контролер видно для комп'ютера як стандартний накопичувач USB).

Характеристики:

• Мікроконтролер RP2040
  • Двоядерний Arm Cortex M0+ з гнучкою тактовою частотою до 133 МГц
• 264 КБ SRAM та 2 МБ вбудованої флеш-пам'яті
• Підтримуються USB 1.1 Host та Device режим
• Сплячий режими з низьким енергоспоживанням
• 26 × багатофункціональних контактів GPIO
• 2 × SPI, 2 × I2C, 2 × UART, 3 × 12-бітових АЦП, 16 × керованих каналів ШІМ
• Калібрований генератор та таймери для точного відліку часових інтервалів
• Датчик температури
• Прискорювач обчислень з плаваючою точкою
• 8 × програмованих кінцевих автоматів вводу-виводу (PIO) для підтримки периферійних пристроїв, що настроюються.

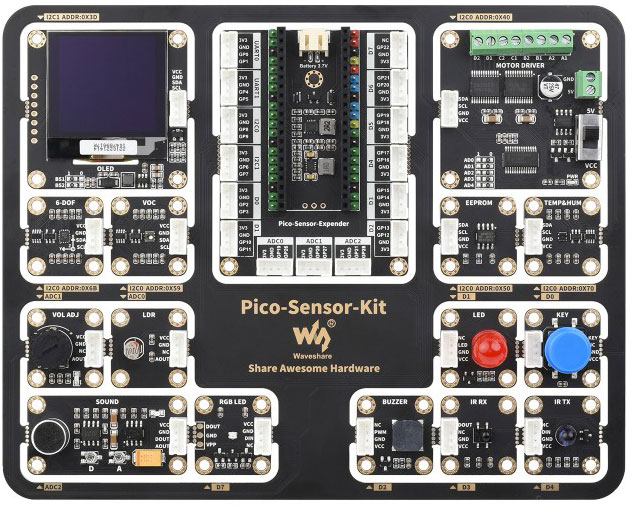

Склад набору:

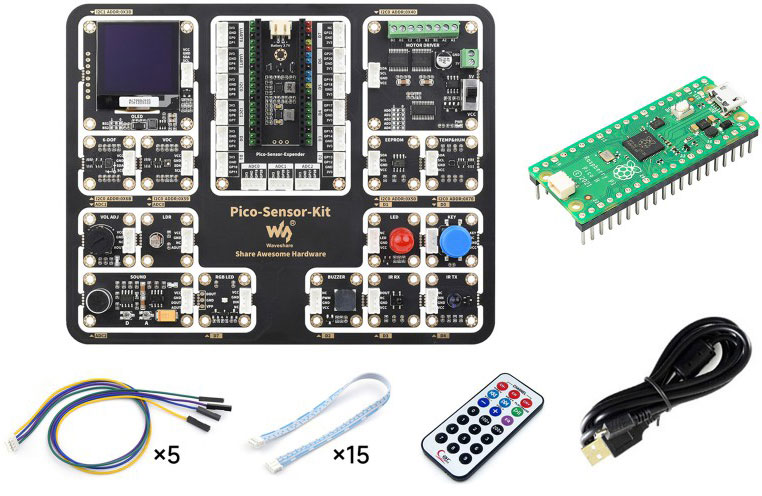

Комплект набору:

• 1. 1,5" OLED-модуль.
  • Вбудований контролер: SSD1327
  • Роздільна здатність: 128×128
  • 16 відтінків сірого
  • Зв'язок: I2C і SPI (переключається через вбудовані резистори BS1 і BS2)
• 2. 6-осьовий датчик орієнтації
  • Вбудований QMI8658C (3-осьовий акселерометр, 3-осьовий гіроскоп)
  • 16-бітовий дозвіл для акселерометра та гіроскопа
• 3. Датчик якості повітря (VOC Sensor)
  • Вбудований цифровий датчик газу VOC SGP40 для визначення якості повітря
  • Діапазон вимірювання: 0~1000 частин на мільйон в еквіваленті етанолу
  • Інтерфейс зв'язку: I2C (постійна адреса: 0x59)
  • Робоча напруга: 3,3 В/5 В
• 4. Модуль із потенціометром
• 5. Модуль із фоторезистором
  • Для визначення яскравості навколишнього світла вихідна напруга буде зменшуватися зі збільшенням яскравості.
• 6. Модуль звукового датчика
  • Регульована вихідна амплітуда за допомогою потенціометра A та тригерна напруга цифрового інтерфейсу за допомогою потенціометра D.
• 7. Світлодіодний модуль RGB
  • Вбудований контролер: WS2812B
  • Яскравість: 256 регульованих рівнів
  • Глибина кольору: 24 біти (R/G/B 8 біт кожен колір, можна комбінувати до 16777216 кольорів)
• 8. Модуль зумера
  • Бортовий пасивний зумер видає різні звуки, залежно від частоти електричного сигналу.
• 9. Модуль ІЧ-приймача
  • Вбудований IRM-H638T/TR2 для прийому інфрачервоного сигналу дистанційного керування
• 10. Модуль ІЧ-передавача
  • Бортовий TSAL6400 для передачі інфрачервоних сигналів дистанційного керування із довжиною хвилі інфрачервоного світла 940 нм.
• 11. Модуль кнопки
• 12. Модуль із світлодіодом
  • 10-мм світлодіод
• 13. Модуль із датчиком температури/вологості
  • Вбудований чіп SHTC3 підтримує вимірювання відносної вологості від 0 до 100% та температури від -40°C до 125°C з типовою точністю вимірювання відносної вологості ±2% та ±0,2°C.
• 14. Модуль EEPROM
  • Вбудований чіп AT24C04 для збереження 2 Кбіт даних при відключенні живлення
• 15. Модуль драйвера двигуна
  • Вбудований чіп PCA9685, може виводити 12-бітний апаратний ШІМ для керування швидкістю двигуна
  • Вбудований чіп драйвера двигуна TB6612FNG з подвійним H-мостом, висока ефективність, логічна напруга: 3,3 В

Розміри:
