Контролер у форматі флешки RP2040-One 4МБ від Waveshare

код: ASC198

Контролер у форматі флешки RP2040-One 4МБ від Waveshare

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

232 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки (2)
Задати питання

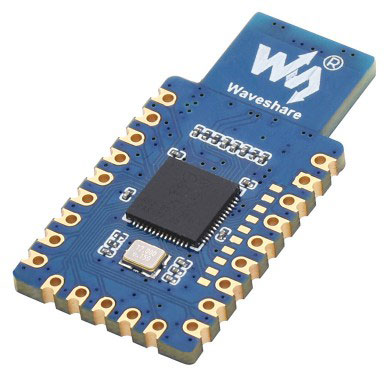

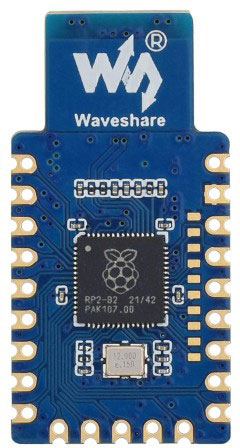

Плата мікроконтролера Waveshare RP2040-One із флеш-пам'яттю програм 4 МБ на базі мікроконтролера Raspberry Pi RP2040. Особливості контролера - мініатюрні розміри та відсутність необхідності у додатковому USB кабелі для програмування, живлення та передачі даних.

Код виробника: 22809, RP2040-One

Характеристики:

Мікроконтролер: RP2040 (ARM Cortex M0+ із частотою до 133 МГц)
Оперативна пам'ять даних: 264 КБ
Флеш пам'ять програм: 4 МБ QSPI з підтримкою XiP
Керований користувачем RGB світлодіод
Кнопка RESET
Кнопка користувача
GPIO: двадцять контактів введення/виводу (включаючи чотири 12-бітові канали АЦП)
2 × SPI, 2 × I2C, 2 × UART, 4 × 12-бітний АЦП, 16 × керованих каналів ШІМ, датчик температури
Роз'єм USB-A: живлення, програмування та передача даних
Вбудований стабілізатор напруги 3.3В (максимальний вихідний струм – 300 мА)
Діапазон вхідної напруги: від 3В до 5.5В

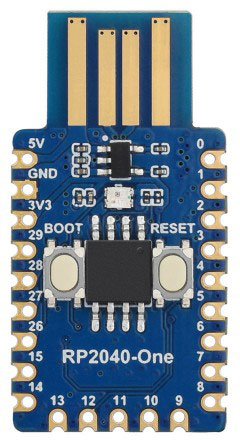

Розташування та призначення виводів:

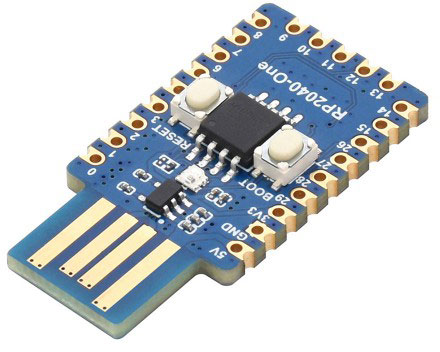

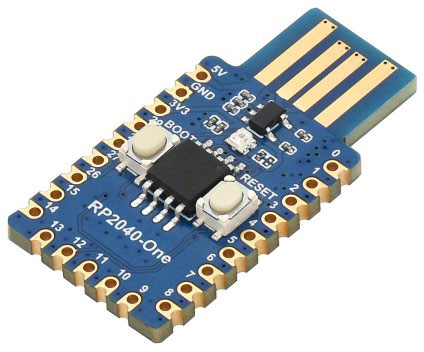

Розташування та призначення компонентів на платі:

Порт USB-A з друкованої плати
RT9013-33GB - 500 мА з малим падінням напруги, низьким рівнем шуму, надшвидким LDO
RGB-світлодіод WS2812 - Кнопка BOOT. Натисніть під час скидання, щоб увійти в режим завантаження
W25Q32JVSSIQ - 4 МБ без флеш-пам'яті
Кнопка скидання
Двоядерний процесор RP2040, робоча частота до 133 МГц
Контакти RP2040
10 точок паяння, включаючи 9 контактів GPIO

Габаритні розміри плати:

Посилання:

Wiki

Відгуки покупців про Контроллер в формате флешки RP2040-One 4МБ от Waveshare

Volodymyr (05.07.2023)

Плата ідентична до RP2040-Zero за виключенням наявності ucb type c в останнього.
Прошивка для micropython: https://www.waveshare.com/w/upload/5/58/RP2040-Zero.zip
Там же є приклад роботи з діодом.

Відповісти

Vlad (20.04.2023)

Норм плата.
Спробував на микропітоні.
Рідної прошивки не знайшов, скоріше й нема, але повністю підходить прошивка для Pimoroni.
https://micropython.org/download/PIMORONI_TINY2040/

Схеми в них ідентичні. Просто микропітон буде писати при старті що плата пімороні та 2 мб флеша. Хоча можна юзати всі 4 без проблем.

Відповісти
