Pico-RTC-DS3231 модуль RTC для Raspberry Pi Pico

Pico-RTC-DS3231 - це шилд розширення RTC, призначений для Raspberry Pi Pico стандартного форм-фактора. Він включає високоточний чіп DS3231 який використовує шину I2C для зв'язку. На ньому також встановлено тримач резервної батареї та світлодіод індикації живлення. Годинник реального часу підраховує секунди, хвилини, години, дату місяця, місяць, день тижня та рік з компенсацією високосного року та додатковий формат відображення часу: 24-годинний або 12-годинний з індикатором AM/PM. Вбудований календар дійсний до 2100 року. Мікросхема також має можливість налаштування 2 програмованих будильників.

Код виробника: 19426, Pico-RTC-DS3231

Увага! Батарейка CR1220 не йде в комплекті та купується окремо.

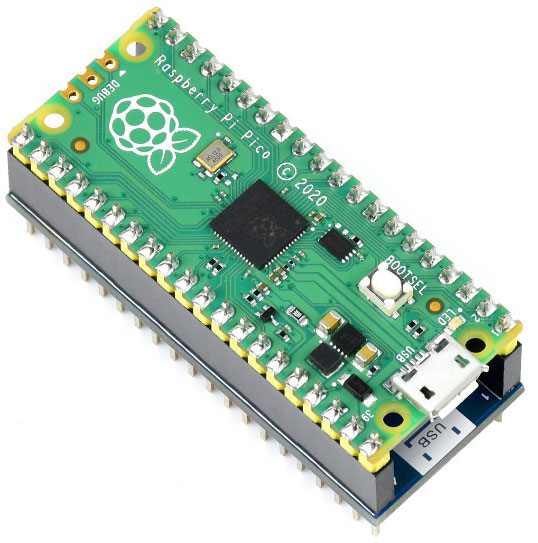

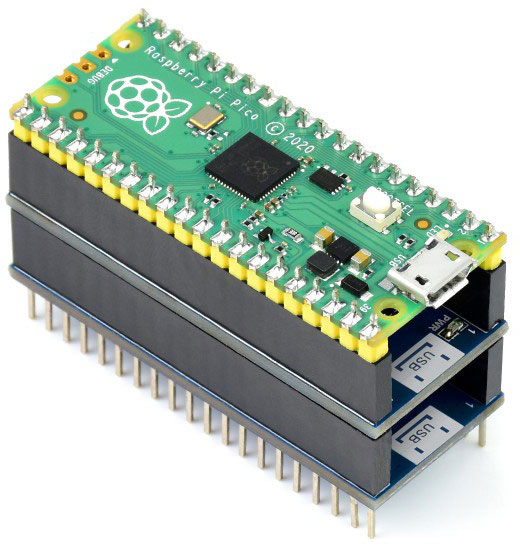

Роз'єм підключення Raspberry Pi Pico: підтримує плати серії Raspberry Pi Pico стандартного форм-фактору.

Надаються всі необхідні матеріали для розробки (приклади Raspberry Pi Pico C/C++ і MicroPython)

Технічні характеристики:

• Робоча напруга живлення: 3.3 В
• Напруга резервної батареї: 2.3 В ~ 5.5 В
• Робоча температура: -40°C ~ +85°C
• Струм споживання: 100 нА (підтримує дані та тактову інформацію)

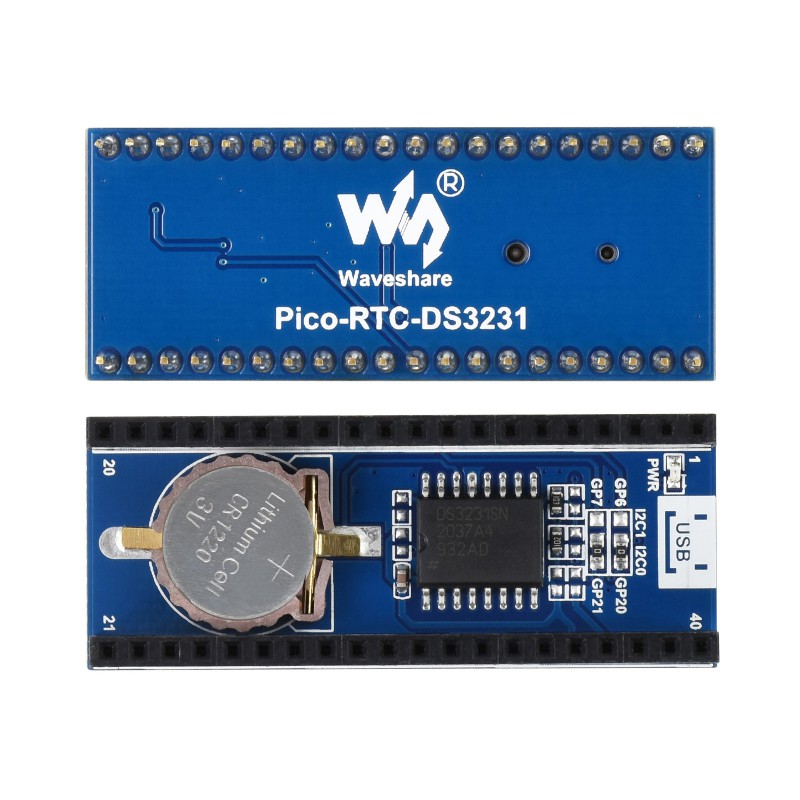

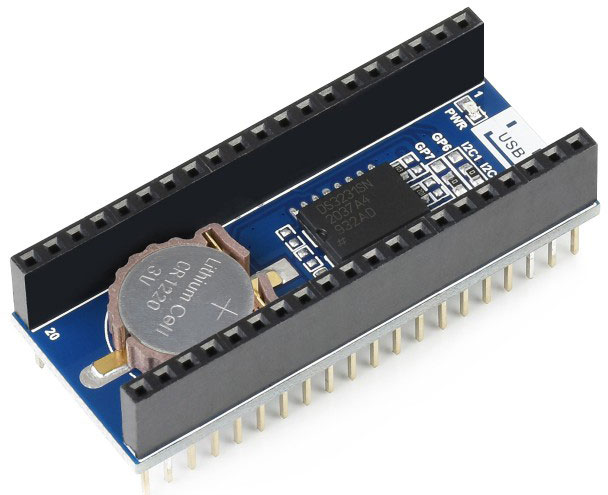

Компоненти модуля:

1. DS3231 - високоточний чіп DS3231
2. Резервна батарея - CR1220
3. LED живлення - вмикається припаюванням резистора 0 Ом до перемички, відключено за замовчуванням
4. Контактні роз'єми Raspberry Pi Pico

GPIO:

Розміри:

Посилання:

• WiKi
