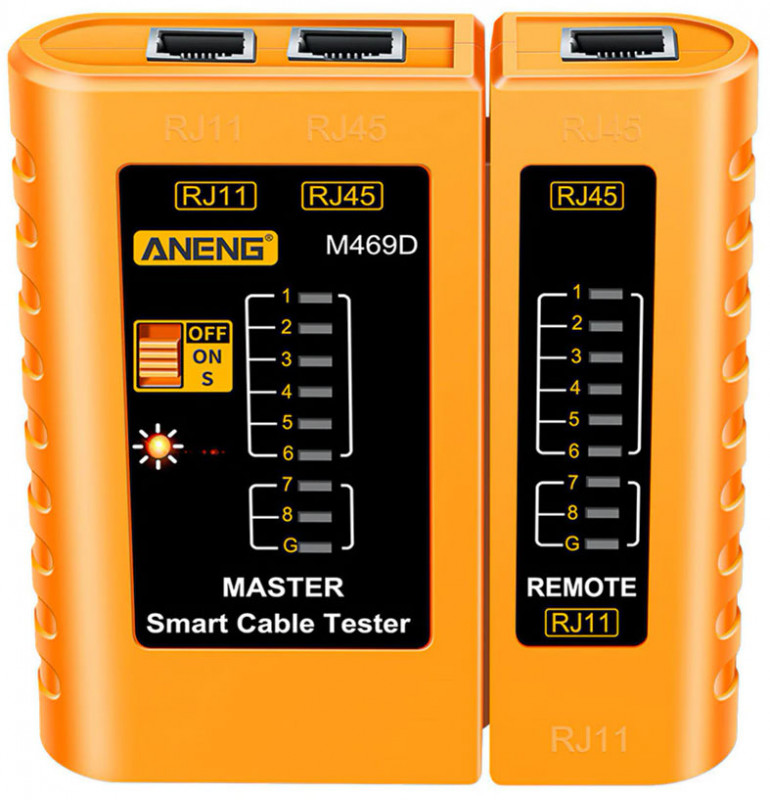

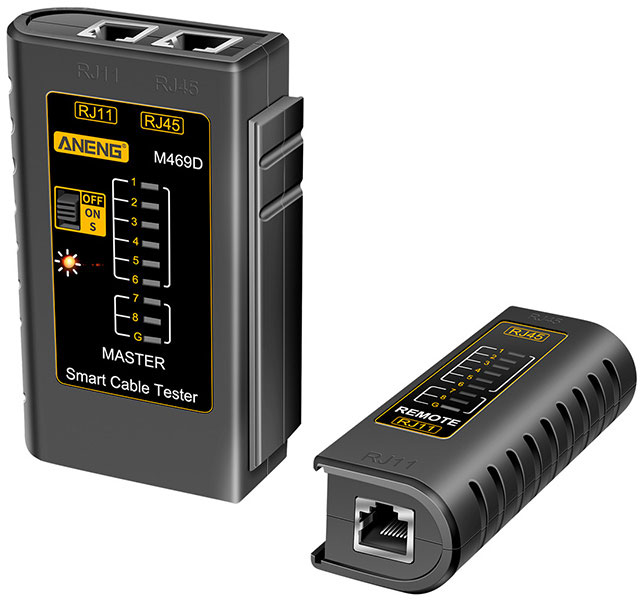

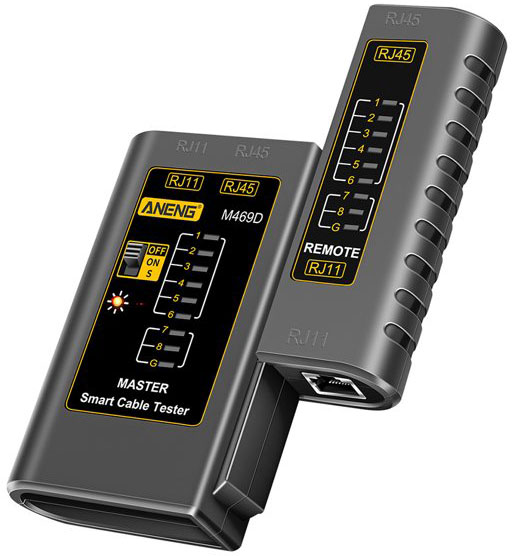

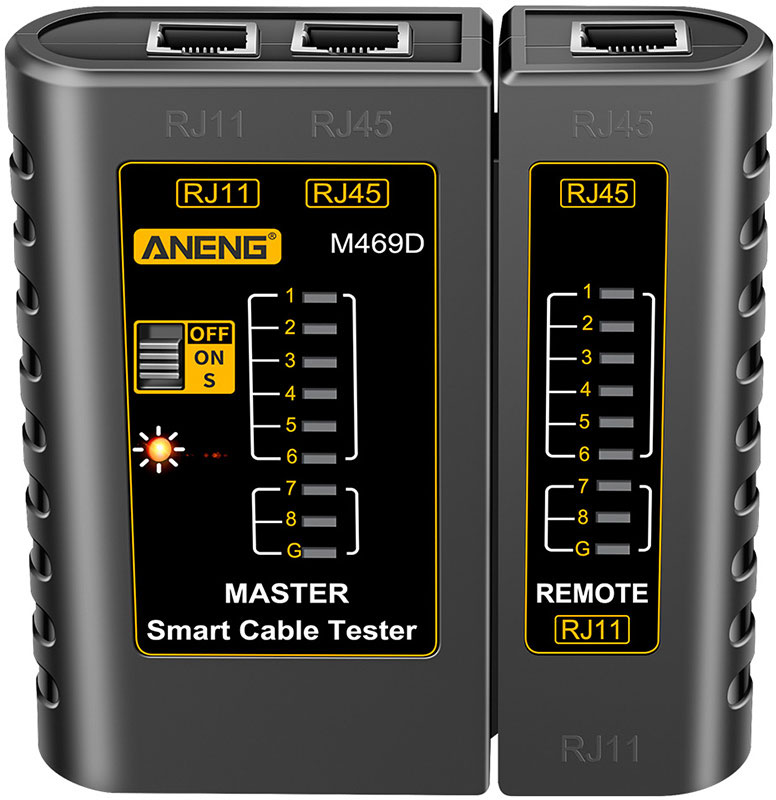

Ethernet тестер ANENG M469D Network 3 RJ45 та RJ11(колір - жовтий)

Кабельний Ethernet тестер призначений для перевірки цілісності та правильності розпинання кабелю та роз'ємів Ethernet кабелю. Тестер дозволяє здійснити перевірку як локально так і віддалено (передавальна та приймальна частини тестера можуть розділятися). Тестер розпізнає як розриви дротів так і їхнє замикання.

Тестер дозволяє тестувати як мережеві, так і телефонні кабелі (RJ11 і RJ45).

Тестер живиться від батареї 9В (до комплекту не входить).

Увімкнення тестера здійснюється вимикачем на передній панелі. Вимикач має три положення:

• OFF - живлення вимкнено
• ON - живлення увімкнено
• S - живлення увімкнено, але сканування прискорено в 2 рази.

При підключенні кабелю тестер починає послідовно подавати тестовий сигнал на кожен із контактів кабелю. На приймальній частині контрольні світлодіоди повинні повторювати порядок перебору жил. Якщо одночасно спалахують два або більше світлодіоди - у роз'ємі або кабелі є коротке замикання. Якщо ж один із світлодіодів не світиться – у жилі з відповідним номером є обрив.

Порядок застосування ANENG M469D:

1. Увімкніть живлення, у разі потреби переведіть прилад в режим повільної оцінка стану мережевого кабелю (режим S)
2. Основний тестер послідовно перевіряє кожен з 8-ми проводів та G-”заземлення”: 1-2-3-4-5-6-7-8-G
3. У разі нормального стану, дистанційний тестер також відпрацює світлодіодною сигналізацією: 1-2-3-4-5-6-7-8-G RJ45
4. Нижче наведено ненормальні з’єднання:
   – якщо хочаб один кабель, наприклад, кабель №.3, розімкнуто, два індикатори №.3 основного тестера та віддаленого тестера не вмикатимуться.
   – якщо кілька кабелів не підключено, кілька лампочок не вмикатимуться відповідно. Якщо підключено менше двох кабелів, жоден з індикаторів не горить.
   – якщо два кінці кабелю невпорядковані, наприклад, №. 2 і №. 4, то відображається на основному тестері як послідовність: 1-2-3-4-5-6-7-8-G, а на дистанційному: 1-4-3-2-5-6-7-8-G
   – у разі короткого замикання двох кабелів жоден із відповідних індикаторів дистанційного тестера не світиться, а головний тестер залишається незмінним. Якщо три кабелі, включно з трьома, замкнуті накоротко, жоден із відповідних індикаторів не горить.
   Під час тестування патч-панелей до тестера буде підключено два кабелі, які можуть збігатися один з одним (RJ45).

Характеристики:

• Торгова марка: ANENG
• Модель: M469D
• Призначення: Тестер мережевих та телефонних кабелів

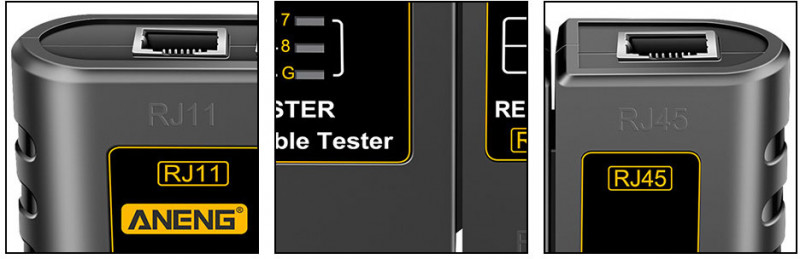

• Підключення тестованих кабелів: RJ45 та RJ11
• Матеріал корпусу: ABS
• Вага: 98 грам (без батареї)
• Тип батареї: 9V 6F22
• Розміри: 97 х 27 х 103 мм
