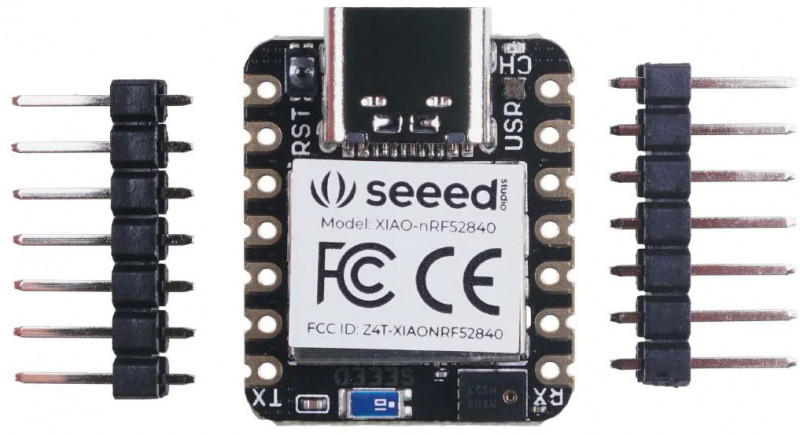

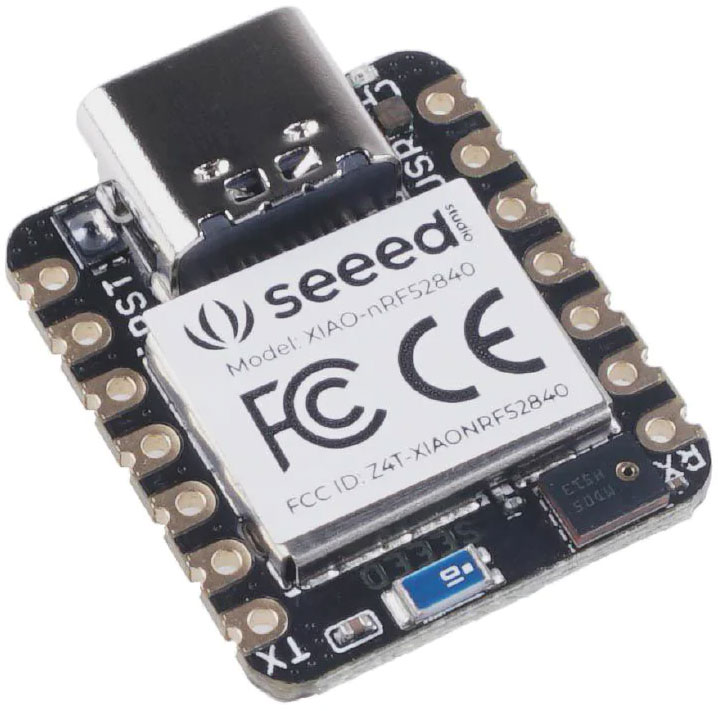

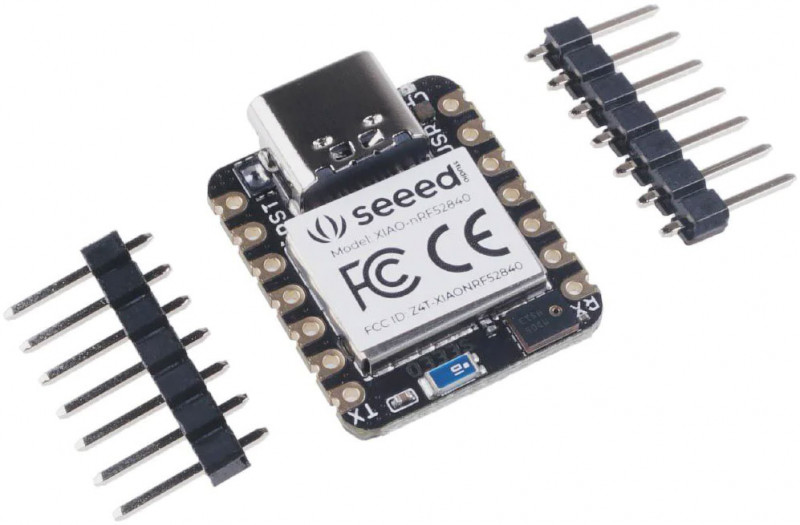

Плата розробника Seeed XIAO BLE nRF52840 Sense

Seeed XIAO BLE nRF52840 Sense - це крихітна плата, призначена в основному для розробки додатків IoT та AI. Її технічні характеристики та крихітний форм-фактор роблять її практично ідеальною платою для запуску ШІ з використанням TinyML та TensorFlow Lite.

Seeed XIAO BLE Sense це розширена версія плати Seeed XIAO BLE. Вона оснащена потужним мікроконтролером Nordic nRF52840 з Bluetooth 5.0 на базі 32-розрядного процесора ARM Cortex™-M4 з модулем FPU (модуль з плаваючою комою). Мікроконтролер працює на частоті 64МГц. Безперечною перевагою цієї плати є її наднизьке енергоспоживання в режимі сну: 5 мкА та підтримка керування заряду батареї завдяки чіпу BQ25101.

На платі встановлені цифровий мікрофон та 6-осьовий ІВП/IMU. Цифровий мікрофон реалізований на базі вбудованого в nRF52840 PDM-інтерфейсу**. Мікрофон може отримувати аудіо дані в режимі реального часу, що дозволяє використовувати його для розпізнавання звуку. 6-осьовий ІВП (ІВП/IMU - інерційний вимірювальний пристрій), який можна застосовувати в проєктах TinyML, наприклад, таких як розпізнавання жестів.

** PDM - це метод цифрової модуляції, який використовується для передачі аналогового аудіо сигналу через цифровий інтерфейс. PDM використовує однобітне кодування, де одиниці та нулі становлять рівні амплітуди сигналу. Це дозволяє передавати аудіо сигнали з високою роздільною здатністю та низьким рівнем шуму.

У розпорядженні користувача є світлодіод живлення, RGB світлодіод і кнопка RESET. А також 11 цифрових входів/виходів GPIO (1x UART, 1x IIC, 1x SPI, 1x NFC, 1x SWD), 6 з яких аналогові (можна використовувати як контакти АЦП). Усі 11 контактів підтримують ШІМ. На платі додатково встановлено чіп флешпам'яті обсягом 2 МБ.

Існує офіційний канал #tinyml від Seeed на сервері Discord. Там можна цілодобово і без вихідних :) створювати, ділитися та обговорювати теми, що цікавлять Вас, таким чином допомагаючи один одному.

Особливості:

• Потужний ЦП: Nordic nRF52840, 32-розрядний процесор ARM® Cortex™-M4 з FPU, що працює на частоті 64 МГц
• Бездротові інтерфейси: Bluetooth 5.0, NFC та модуль ZigBee із вбудованою антеною Bluetooth
• Надмалий розмір: 21 x 17,5 мм, класичний форм-фактор серії Seeed Xiao
• Наднизьке енергоспоживання у режимі сну: 5 мкА, модель глибокого сну
• Чіп для заряджання акумулятора: чіп BQ25101 підтримує керування зарядом літієвого акумулятора
• Інтерфейси: 11x GPIO (11xPWM, 6x ADC) - 1x UART, 1x IIC, 1x SPI, 1x NFC, 1x SWD, 1x RGB світлодіод, 1x користувальницький світлодіод, 1x кнопка скидання
• Додатковий чіп флеш-пам'яті 2 МБ
• Мікрофон MSM261D3526H1CPM
• 6-осьовий IMU
• Одностороннє розташування компонентів, ідеальна конструкція для поверхневого монтажу
• Відповідає проекту TinyML AI: виявлення, обробка, зв'язок 3 до 1

Технічні характеристики:

• Процесор: Nordic nRF52840 ARM® Cortex®-M4 з FPU працює на частоті до 64 МГц
• Бездротовий зв'язок: Bluetooth 5.0/NFC/Zigbee
• Вбудована пам'ять: 1 МБ флеш-пам'яті та 256 КБ ОЗУ
• Додаткова пам'ять на платі: 2 МБ флеш-пам'яті QSPI
• Інтерфейси: 11x GPIO (11xPWM, 6x ADC) - 1x UART, 1x IIC, 1x SPI, 1x NFC, 1x SWD
• Датчики: Вбудований цифровий мікрофон PDM та 6-осьовий IMU
• Вхідна напруга (VIN): 5 В
• Робоча напруга і споживаний струм: 3.3 при 200 мА
• Струм заряду акумулятора: 50 мА/100 мА
• Потужність в режимі очікування: <5 мкА
• Розміри: 21 х 17,5 мм

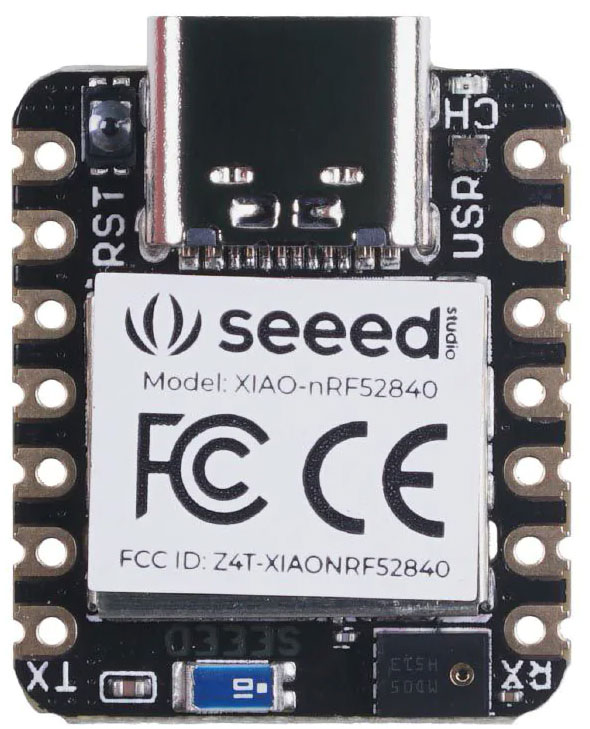

Основні компоненти плати:

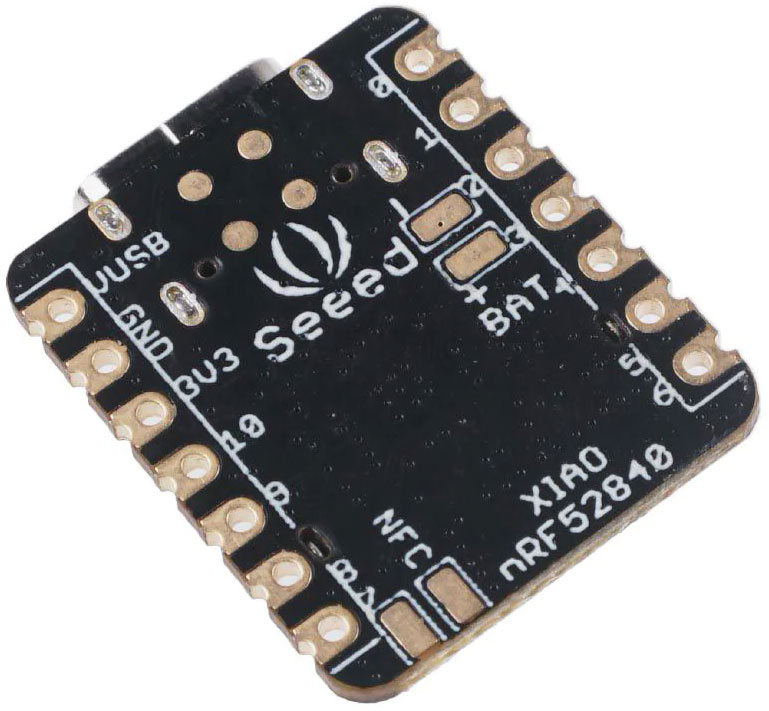

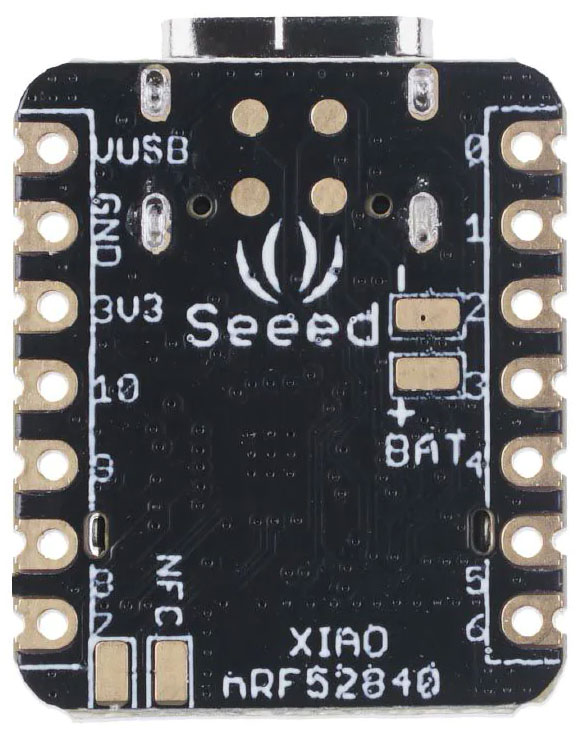

Нижні контактні майданчики:

GPIO:

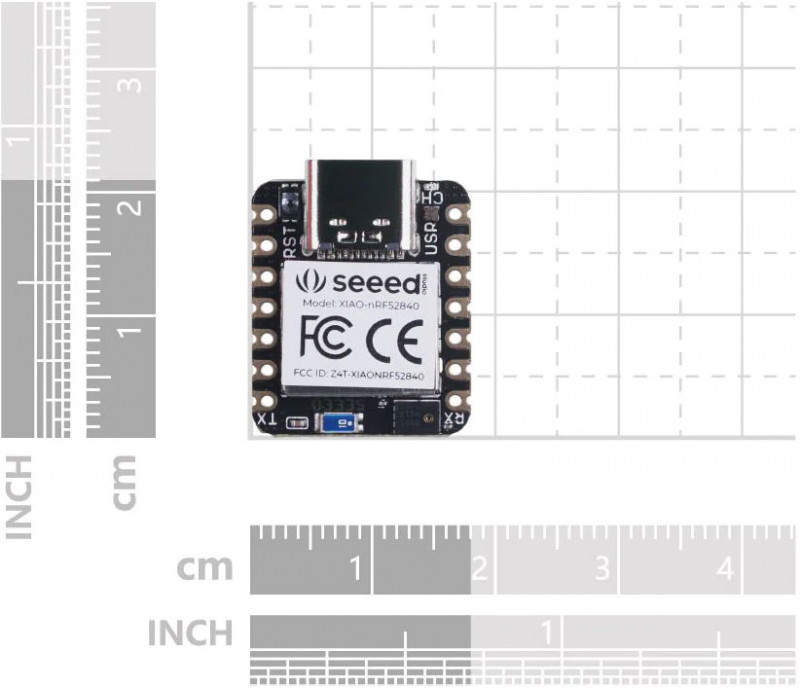

Розміри:

Посилання:

• Технічна документація BQ25101
• Технічна документація LSM6DS3TR
• Мікрофон - MSM261D3526H1CPM
• BLE MCU-nRF52840 PS v1.1
• Serial Multi I/O Flash Memory - P25Q16H
• Seeed XIAO BLE nRF52840 BLE Communication Distance Test Report
• Seeed XIAO nRF52840 v1.0 SCH
• WiKi
