GPS модуль RadioLink M10N GPS SE100 для APM, Pixhawk, Cube та інш.

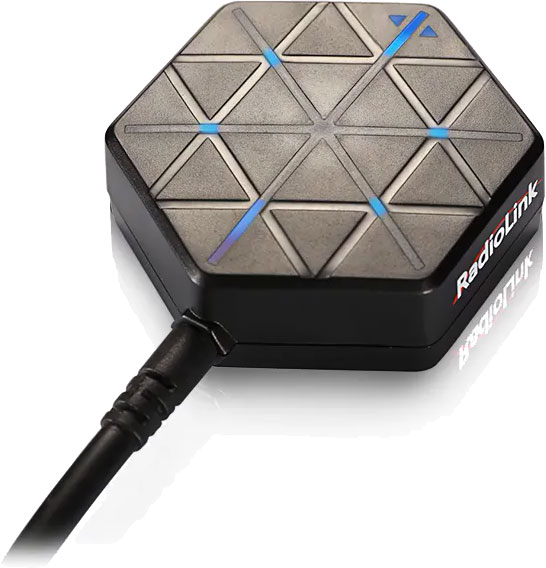

Сучасний модуль GPS Radiolink M10N GPS SE100 для APM, Pixhawk, Cube та інш. від компанії Radiolink з компасом у пластиковому корпусі. Один з найшвидших і найточніших (до 0.5 метрів) GPS модулів. SE100 має низьке енергоспоживання та відмінно підходить для стабільних точних та швидких польотів по карті. Підходить для контролерів польоту APM, Pixhawk, Cube та ін.

Особливості:

• Міні-розмір: цей міні-GPS для контролера польоту Radiolink Pixhawk, мініатюрного розміру він ідеально підходить для гоночних дронів та квадрокоптерів.
• Відмінна стабільність: конструкція керамічної антени підвищує здатність отримувати надзвичайно слабкий сигнал, незважаючи на перешкоди від ідеального фільтра. Подвійний фільтр: SAWF (поверхневий акустичний хвильовий фільтр) від Murata, незалежна технологія подвійної фільтрації, сильніший захист від перешкод.
• Сучасна конфігурація: конструкція з модулем U-box UBX-M8030(M8), 72 канали, краще ніж GNSS 7N. Керамічна антена 2.5 дБ та HMC5983 від Honeywell.
• Точність позиціонування та швидкість: точність 50 сантиметрів при одночасної роботі з GNSS, позиціонування 20 супутників за 6 секунд на відкритій місцевості та можливість утримання станції. Підтримка прийому GPS, QZSS L1 C/A, GLONASS L10F, BeiDou B1, доступна робота у трьох режимах.
• Висока продуктивність: додано функцію індикатора супутникового пошуку сигналу GPS та отримано ексклюзивний патент, що забезпечує високопродуктивну конфігурацію та низьку ціну.

Характеристики:

• Напруга живлення: 5 В
• Чіп GPS-декодера: Radiolink GPS, з u-blox UBX-M8030 (M8), 72-канальний, MMIC BGA715L7 від Infineon, набагато краще, ніж одиночний GNSS 7N,
• Геомагнітний датчик: HMC5983 від Honeywell,
• Антена: керамічна антена з високим коефіцієнтом посилення та селективністю 2.5 дБ,
• ІС підсилювача потужності: MMIC BGA715L7 від Infineon,
• Подвійний фільтр: SAWF (фільтр поверхневих акустичних хвиль) від Murata
• Точність місцезнаходження: 50 сантиметрів.
• Позиціювання: 20 супутників за 6 секунд на відкритій місцевості.
• Одночасний прийом GPS, QZSS L1 C/A, GLONASS L10F, Beidou B1, SBASL1 C/A: WAAS, EGNOS, MSAS.

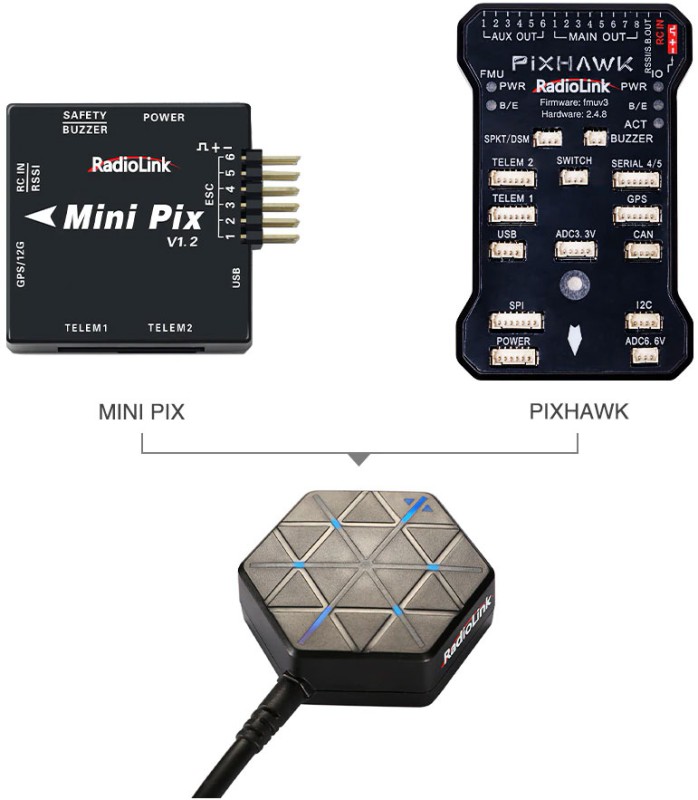

• Сумісність: PIXHAWK

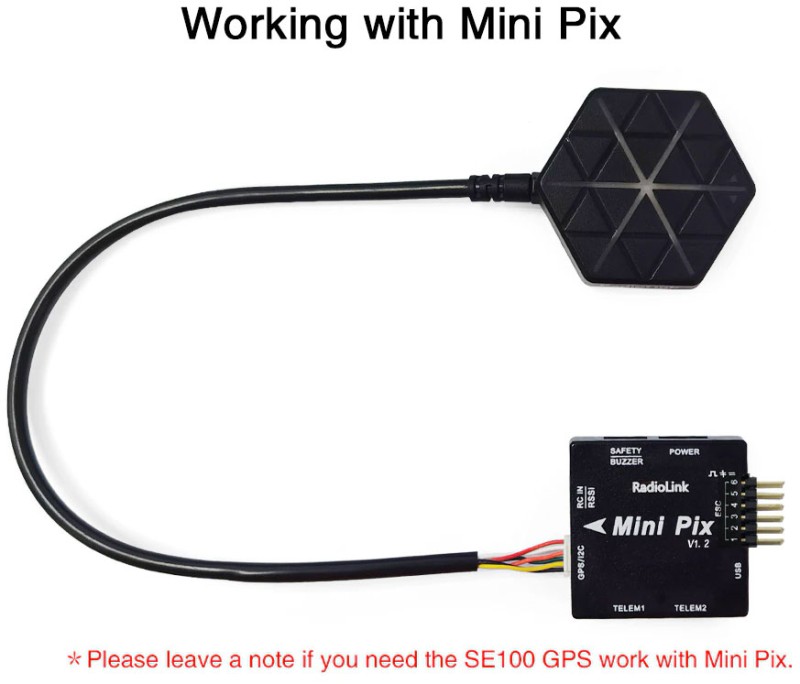

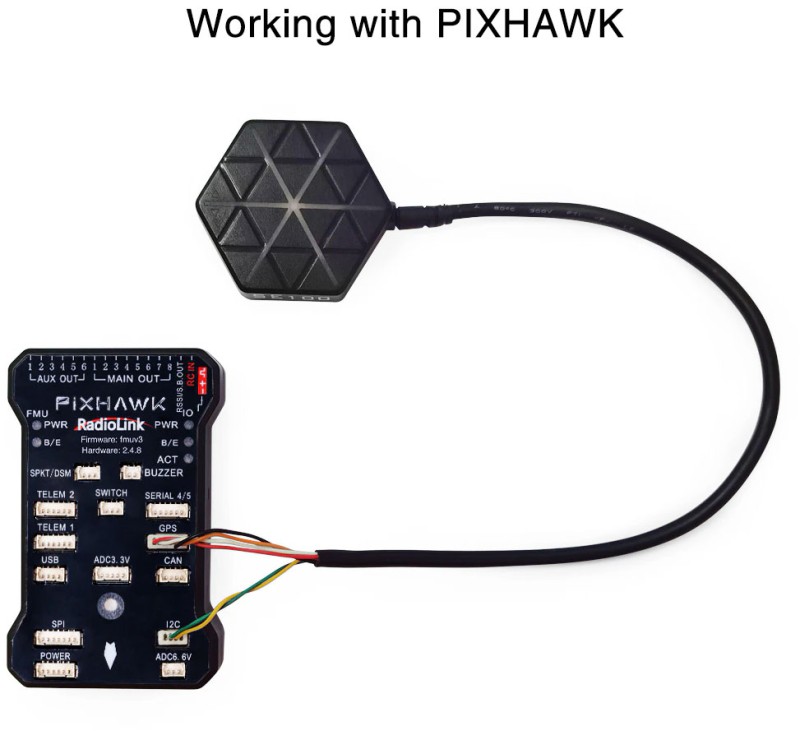

Інтерфейс з'єднувального кабелю Radiolink M10N SE100 такий самий, як зовнішній роз'єм PIXHAWK. Це інтерфейс 6P MX. Користувачам, які бажають використовувати його на Radiolink Mini PIX, необхідно придбати додатковий подовжувач роз'єму для підключення.

У комплект поставки входять:

• Модуль M10N SE100 GPS х 1
• Кронштейн із металевого стрижня x 1
• З'єднувальний кабель х 1
• Металева фіксуюча прокладка x 2
• Фіксована пінопластова наклейка x 1

Розміри M10N SE100 GPS:

Розміщення елементів:

Призначення висновків:
