TFT дисплей 0.96" SPI 160x80 IPS (RGB)

код: AOC688

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

92 грн

в наявності

Купити в один клік

	25
	голосувати

Знайшли дешевше?

Опис
Відгуки (7)
Задати питання

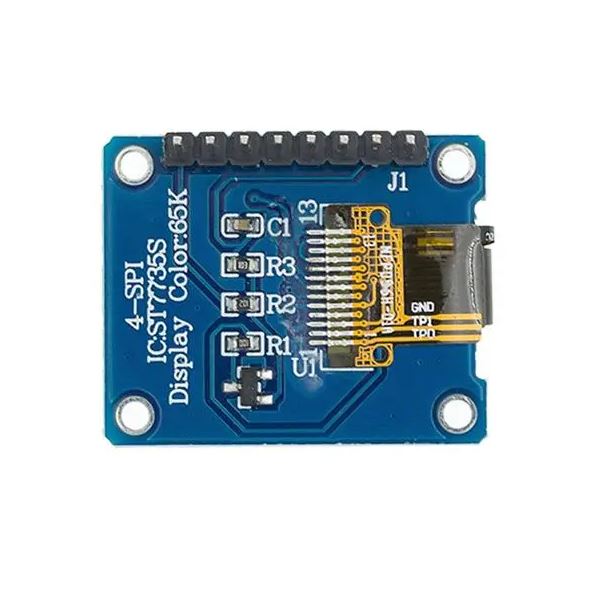

Малогабаритний яскравий кольоровий дисплей на IPS матриці з роздільною здатністю 160х80 пікселів прикрасить будь-яку аматорську та професійну апаратуру. Дисплей побудований на базі драйвера ST7735S і має SPI інтерфейс для підключення до керуючого мікроконтролера.

При підключенні дисплея слід пам'ятати, що рівні сигналів SPI інтерфейсу повинні не перевищувати значення 3.3В.

Характеристики:

Розмір: 0.96 дюйма
Тип матриці: IPS
Формат дисплея: Графічний RGB 160 х 80
Інтерфейс: SPI
Мікросхема приводу ST7735S
Габаритні розміри 24(Ш)х30(В)х2.8+/-0.1(Т)мм
Роздільна здатність 80 х 160 пікселів
Активна область РК-дисплея 10.8(Ш)*21.7(В)
Крок точки 0.135(Г) x 0.1356(В) мм
Кут огляду: 160 градусів
Робоча температура від -20 до 70°C

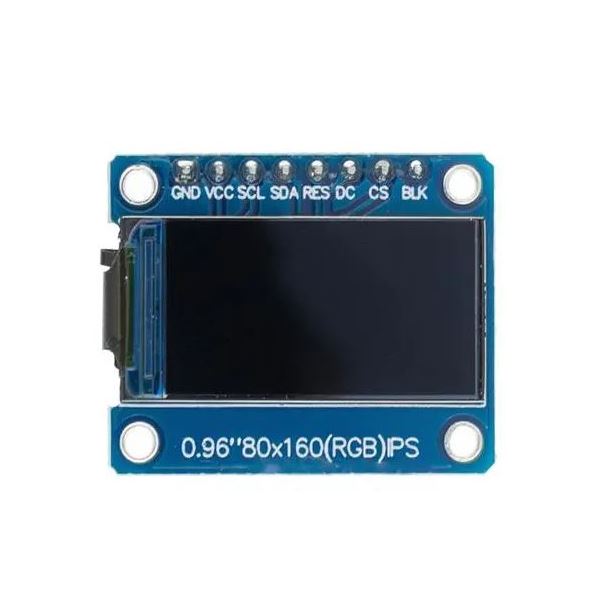

Опис контактів:

Позначення контакту	Призначення контракту
GND	Загальний
VCC	Напруга живлення 3.3 В
SCL	Такстовий сигнал SPI інтерфейсу
SDA	Дані SPI інтерфейсу
RES	Сигнал скидання (активний низький рівень)
DC	Сигнал керування Дані/Команда
CS	Сигнал вибору дисплея
BLK	Управління яскравістю підсвічування

Відгуки покупців про TFT дисплей 0.96" SPI 160x80 IPS (RGB)

Шуляк Віталій Олександрович (06.06.2024)

Брав парочку таких. один працює справно, інший - теж працює, але зліва має вертикальну полоску чи то битих пікселів, чи то брак якийсь. Фізичних ушкоджень немає.

Відповісти

admin (07.06.2024)

Доброго дня. Ми з Вами зв''яжемося стосовно цього питання.

Відповісти

AVKrobotics (29.03.2024)

Чудовий дисплей. Для маленьких конструкцій дуже інформативний.

Відповісти

Александр (03.03.2024)

Запустил тестовый код отсюда:

https://stm32withoutfear.blogspot.com/2019/03/stm32-lcd-st7735.html?lr=1

Зеленый не зеленый, а ничем не отличается от желтого. Это только у меня так?

Відповісти

Артем (27.12.2023)

Підкажіть будь ласка, це нормальна якість для цього дисплею, чи щось не так?

Відповісти

admin (29.12.2023)

Доброго дня. Напишіть нам лист на пошту з номер вашого замовлення та описом ситуації.

Відповісти

Артем (30.12.2023)

Дякую, вже розібрався! Треба підключати через резистори, 220 ом вистачило. Дисплей працює як треба :)

Відповісти
