Модуль 3-осьового магнітометра HSCDTD008A

код: DAT191

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
152 грн

в наявності



Купити в один клік

16
голосувати
Знайшли дешевше?
  • Модуль 3-осьового магнітометра HSCDTD008A
  • Модуль 3-осьового магнітометра HSCDTD008A
  • Опис
  • Відгуки
  • Задати питання

Серія датчиків HSCDTD є тривісним геомагнітним датчиком з цифровим виходом. Мікросхема містить високочутливий магнітний датчик для виявлення наземних магнітних елементів. Він забезпечує схему керування, схему обробки сигналів та послідовний інтерфейс. Функцію електронного компасу можна реалізувати шляхом поєднання з програмним забезпеченням.

Характеристики:

  • Діапазон магнітного поля виявлення: одна вісь ± 2.4 мТл, 3-осьова ± 7.2 мТл.
  • Споживання струму: 60 мкА тип. (Активний режим) 3 пА тип. (Режим сну)
  • Напруга живлення модуля: від + 3.3 до + 5 В
  • Напруга логічних рівнів: 3.3 В
  • Вихідна роздільна здатність: 0.15 UT/LSB
  • Інтерфейс підключення: I2C (SCL SDA)
  • Нелінійність виміру: ± 1.2 мТл

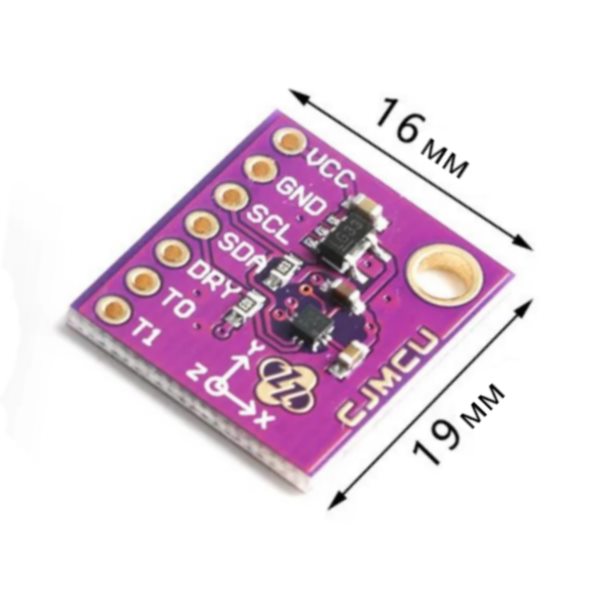

  • Розмір: 16 мм х 18 мм

Принципова схема:

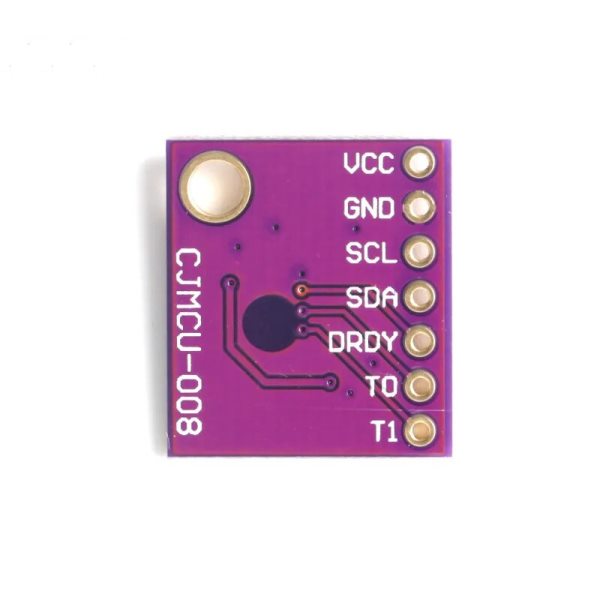

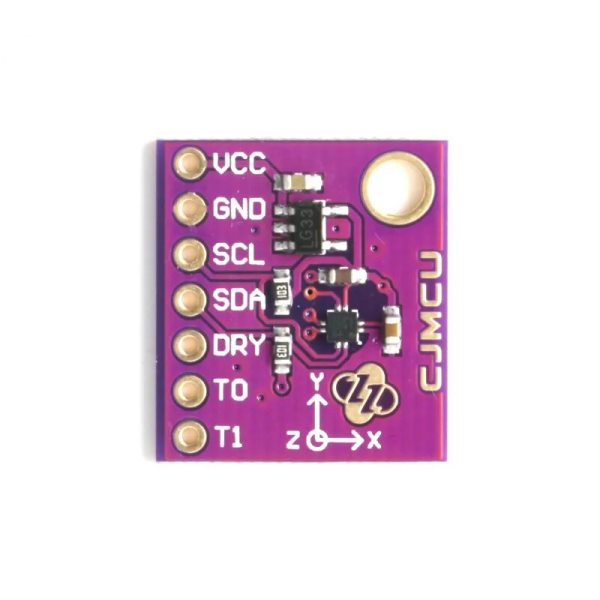

Призначення контактів:

  • Vcc: Живлення +
  • GND: Живлення -
  • SCL: шина тактова інтерфейсу I2C.
  • SDA: шина даних інтерфейсу I2C
  • T1: під час використання датчика не підключено
  • TO: Цей висновок підключено до GND або NC для тестування продукту.
  • DRY: вихід сигналу готовності даних, можна вибрати низький чи високий активний рівень

Посилання:
