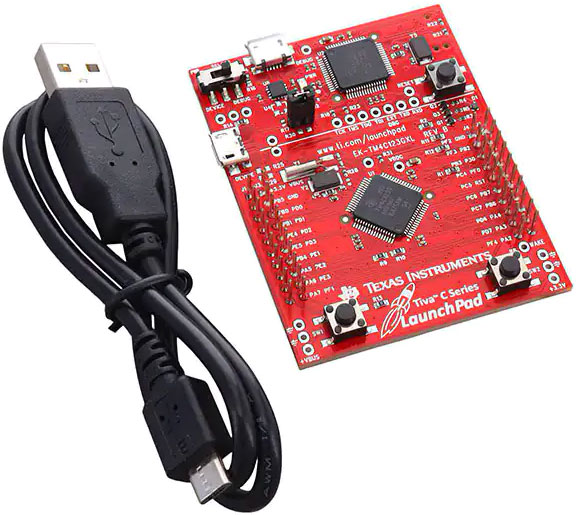

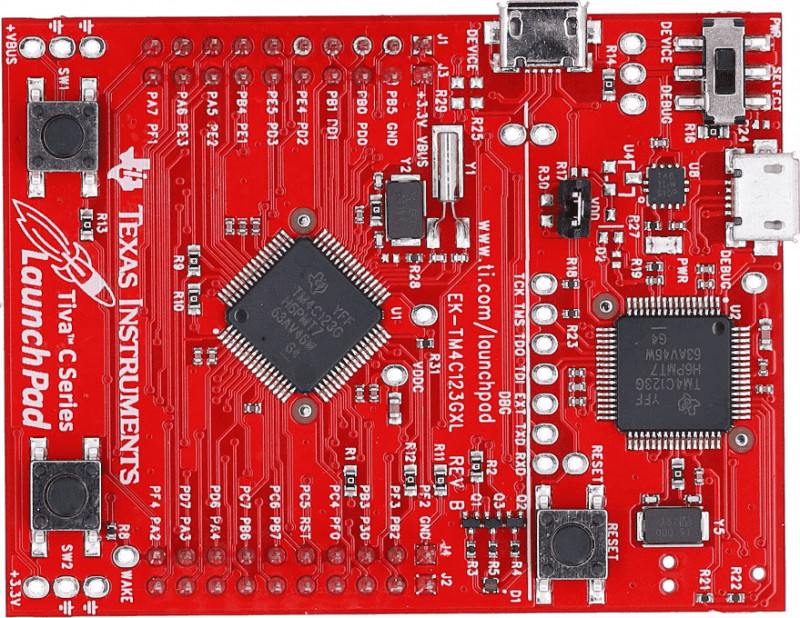

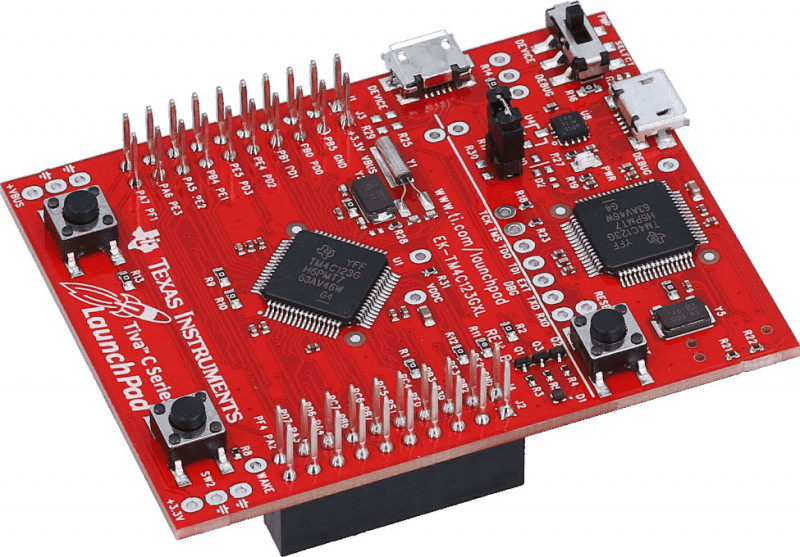

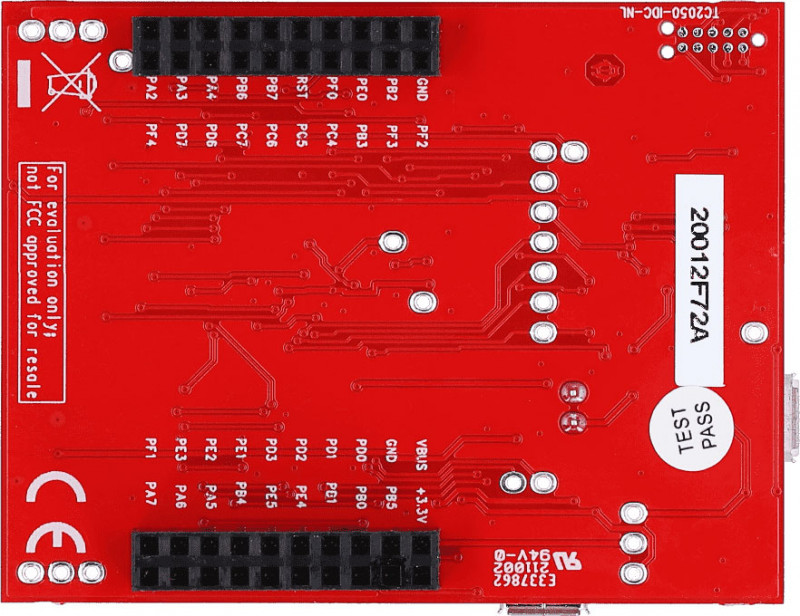

EK-TM4C123GXL - Tiva LaunchPad

EK-TM4C123GXL (Tiva C Series LaunchPad Evaluation Kit) – повнофункціональний оціночний набір серії LaunchPad призначений для оцінки можливостей і розробки додатків на ARM мікроконтролерах серії Tiva C з ядром Cortex-M4. Відмінною особливістю даних мікроконтролерів є висока продуктивність за рахунок інтеграції модуля обчислень з плаваючою точкою, ультранизького енергоспоживання, інтегрованого інтерфейсу USB 2.0 і багатого набору послідовних інтерфейсів передачі даних.

Код виробника: 296-35760-ND, EK-TM4C123GXL

Це дешева і повнофункціональна оціночна платформа, спільно з багатим набором прикладів і демонстраційних додатків дозволить користувачам швидко приступити до розробки своїх додатків на базі мікроконтролерів серії Tiva C.

Набір розрахований для розробки і налагодження індустріальних додатків: системи віддаленого моніторингу параметрів, електронні термінали продажу, вимірювальні прилади та обладнання для тестування, системи автоматизації, системи керування мікрокліматом будівель, ігрове обладнання, системи безпеки і охорони.

Відмінні особливості:

• повнофункціональна оціночна платформа для мікроконтролерів серії Tiva C;
  • встановлено мікроконтролер TM4C123GH6PM:
    • 32-розрядне ядро ??Arm Cortex-M4;
    • робоча частота до 80 МГц;
    • контролер вкладених векторних переривань;
    • модуль обчислень з плаваючою точкою;
    • 32-канальний контролер прямого доступу до пам'яті;
    • модуль захисту пам'яті;
    • 256 Кбайт Flash-пам'ять, 32 Кбайт ОЗУ;
    • вбудований контроллер USB 2.0;
    • 12-бітний 12-канальний АЦП;
    • багатий набір комунікаційних інтерфейсів (UART, SSI, SPI, MICROWIRE, I2C);
    • шість 32-бітних таймерів / лічильників, шість 64-розрядних таймера / лічильника;
    • до 43 ліній вводу/виводу загального призначення;
  • основне призначення плати: розробка та налагодження індустріальних додатків;
  • підтримка підключення плат розширення серії BoosterPack;
  • контактні майданчики з сигналами ліній вводу/виводу мікроконтролера для установки додаткових коннекторів;
  • інтегрований внутрішньосистемний відладчик-програматор з інтерфейсом USB на базі мікроконтролера TM4C123GH6PMI;
  • порт microUSB Device;
  • живлення оціночної плати від інтерфейсу USB;
  • інтегрована схема регулятора напруги 3.3 В;
  • встановлений користувацький 3-кольоровий світлодіод, кнопки;
  • встановлена ??кнопка скидання, світлодіодний індикатор подачі живлення;
  • встановлений кварцовий резонатор 32 кГц для тактування інтегрованого в мікроконтролер модуля сплячого режиму;
• повна програмна підтримка:
  • встановлено демонстраційне додаток;
  • набір програмних драйверів периферії;
  • робота з платою підтримується в інтегрованому середовищі розробки Code Composer Studio;
  • спеціалізований програмний інструмент TivaWare.

Характеристики:

• Інтерфейс підключення: USB
• Ядро базового елементу: ARM Cortex-M4
• Базовий компонент: TM4C123GH6PM
• Розрядність, біт: 32
• Допоміжний компонент: TM4C123GH6PMI, TPS73633DRB
• Цільова напруга, В: 3.3
• Напруга живлення, В: 5.0
• Джерело живлення: USB
