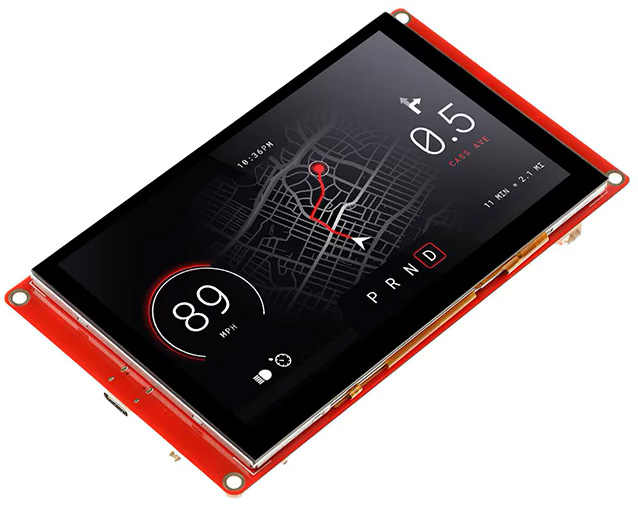

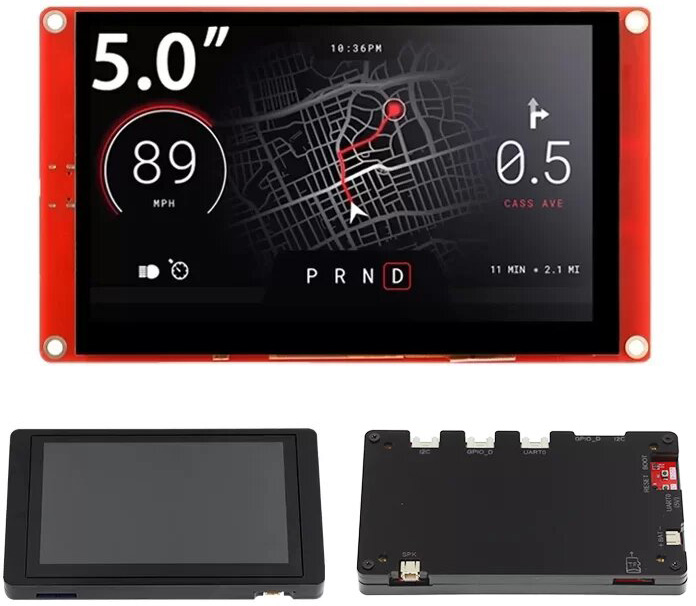

5.0" SmartView дисплей HMI на ESP32 800x480 TFT LCD Touch Screen (з корпусом)

5.0-дюймовий модуль дисплея Elecrow ESP32 є потужним сенсорним HMI екраном з РК-дисплеєм з роздільною здатністю 800х480. Він використовує модуль ESP32-WROOM-32 як основний процесор керування з двоядерним 32-бітним мікропроцесором LX6, вбудованими бездротовими функціями Wi-Fi і Bluetooth, основною частотою до 240 МГц, забезпечуючи високу продуктивність та універсальність програм, придатні для Пристроїв додатків та пристроїв взаємодії з людиною.

Код виробника: DIS07050H

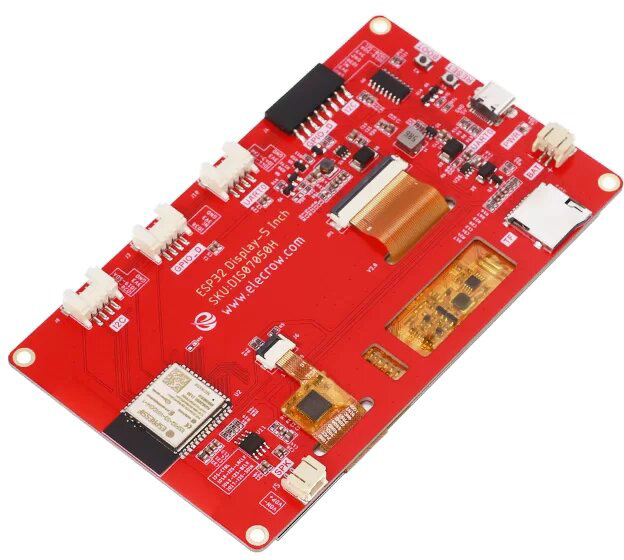

Модуль включає 5.0-дюймовий РК-дисплей і плату драйвера. Екран дисплея використовує сенсорну резистивну технологію і оснащений резистивним сенсорним пером, що робить використання екрану більш гнучким. Крім того, на платі передбачено слот для TF-карти, кілька периферійних інтерфейсів, інтерфейс USB, інтерфейс динаміка, інтерфейс батареї тощо, що забезпечує більше можливостей розширення. Він підтримує такі середовища розробки, як Arduino IDE, Espressif IDF, Lua RTOS та Micro Python, і сумісний із графічною бібліотекою LVGL. Це дозволяє розробникам не тільки налаштовувати свої власні інтерфейси інтерфейсу користувача, але і швидко і легко створювати цікаві проекти, що значно скорочує цикл розробки.

Особливості модуля:

• Вбудований модуль ESP32-S3-WROOM-1-N4R8, вбудований бездротовий зв'язок Wi-Fi 2,4 ГГц (802.11 b/g/n) та Bluetooth 5.0
• Підтримка середовища розробки Arduino IDE, Espressif IDF, PlatformIO, Micro python та сумісність із графічною бібліотекою LVGL
• Вбудований демонстраційний інтерфейс LVGL та приклад Arduino, підключи та працюй
• LCD 800 х 480 5.0-дюймовий TFT-LCD ємнісний екран із мікросхемою драйвера ILI6122 + ILI5960
• Багаті периферійні інтерфейси та функції розширення дозволяють йому задовольнити потреби різних галузей

5.0-дюймовий модуль дисплея ESP32 підходить для широкого спектру завдань, таких як автомобільний HMI, медичне обладнання, промисловий контроль, енергетика, цивільна електроніка, автоматизація, GPS, нова енергетика та пристрої IoT. Різні інтерфейси та функції розширення дозволяють задовольнити потреби різних областей, надаючи користувачам комплексне рішення.

Характеристики:

• Модель: 5.0-дюймовий дисплей Wizee-ESP32.
• Головний процесор: ESP32-S3-WROOM-1-N4R8
• Роздільна здатність: 800 х 480
• Тип торкання: Ємнісний сенсорний екран
• Тип дисплею: Панель TN
• Екран: TFT-LCD
• Драйвер дисплея: ILI6122 та ILI5960
• Джерело живлення: постійного това 5 В 2А
• Інтерфейс: 2*UART0, 2*GPIO, 2*I2C, 1*батарея
• Кнопка: кнопка завантаження та кнопка скидання.
• Активна область: 108 * 64.8 мм (Ш * В)

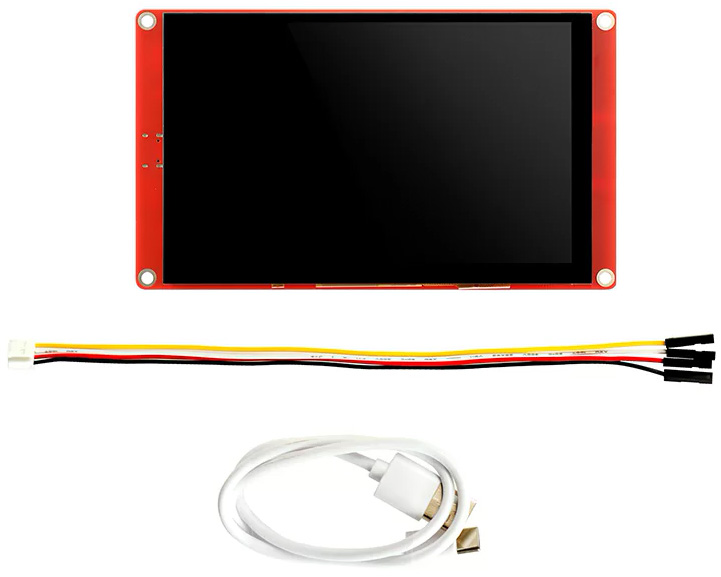

Комплектація:

• 1x ESP32 Дисплейний модуль 5.0-дюймовий
• 1x кабель USB-A - Type-C
• 1х кабель Crotailll/Grove - 4-контактний роз'єм DuPont

Ссылки:

• Wiki
• Інструкція користувача
• Принципова схема
• Спецификація РК-дисплея
• Технічний опис ESP32-S3-WROOM-1N4R8
• Габаритні розміри
• Довідник по LVGL
