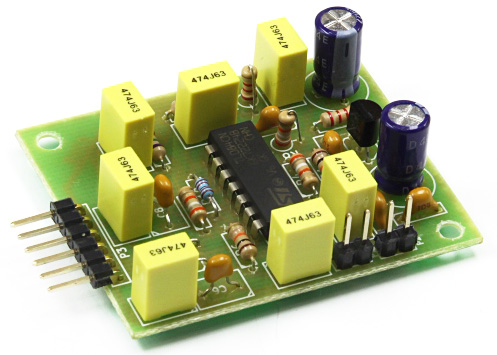

Конструктор "Фильтр активный 3-х полосный K248"

код: USA232

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

122 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки
Задати питання

Данный радиоконструктор позволит вам собрать устройство, которое представляет собой комплект активных фильтров для построения высококачественных трехполосных усилителей низкой частоты и обладает незначительным уровнем собственных шумов, габаритами, а так же работающий в широком диапазоне питающих напряжений.

Фильтр устанавливается между линейным выходом источника сигнала и входами усилителей мощности каждого частотного канала 3-х полосной акустической системы.

Фильтр выполнен на микросхеме TL084, который представляет собой счетверенный операционный усилитель (ОУ). На первом ОУ выполнен буферный каскад сопряжения выходного и входных сопротивлений источника полезного сигнала и последующих фильтров НЧ, ВЧ и СЧ, на втором и третьем выполненные фильтры НЧ и ВЧ, которые представляют собой активные фильтры Баттерворта 2 порядка. На четвертом ОУ построен фильтр СЧ, который представляет собой суммирующе-вычитающее устройство, работающее по алгоритму Uсч=Uвх-Uнч-Uвч

Технические характеристики:

Напряжение питания: 12-30В;
Ток потребления: 10мА;
НЧ фильтр
- Усиление в полосе пропускания: 0дБ;
- Затухание вне полосы пропускания: 12дБ/окт;
- Частота среза: 300Гц;
ВЧ фильтр
- Усиление в полосе пропускания: 0дБ;
- Затухание вне полосы пропускания: 12дБ/окт;
- Частота среза: 3кГц;
СЧ фильтр
- Усиление в полосе пропускания: 0дБ;
- Затухание вне полосы пропускания: 6дБ/окт;
- Нижняя частота среза: 300Гц;
- Верхняя частота среза: 3кГц;

Принципиальная схема:

Схема расположения элементов:
