Стартовий набір BBC Micro:bit V.2 CLUB

Стартовый набор BBC Micro:bit V.2 CLUB - "оптова" (10-ти кратна) версія набору BBC Micro:bit V.2 GO. Базовий набір BBC Micro:bit V.2 GO призначений для ознайомлення з оригінальним та продуктивним контролером micro:bit. До складу micro:bit Go входить плата BBC micro:bit V2 і все необхідне для живлення плати та початку програмування.

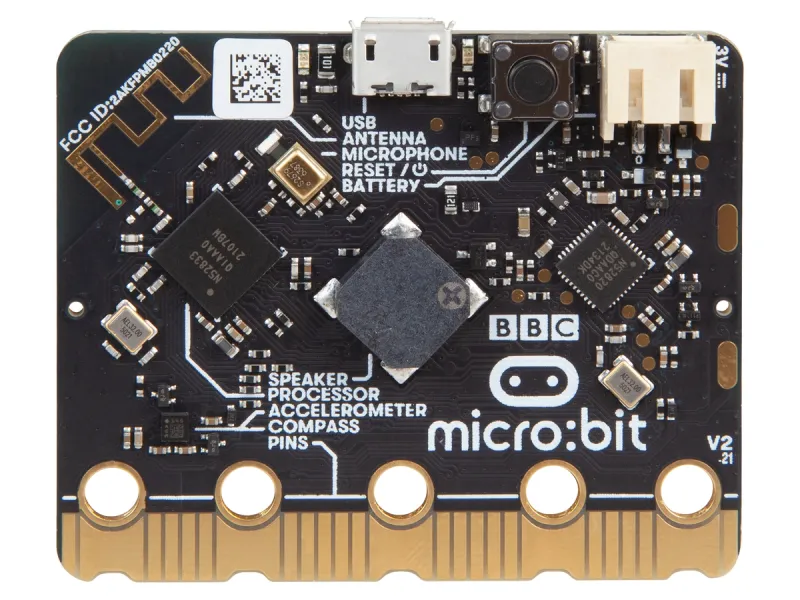

Унікальна і цікава плата розробника BBC micro: bit працює на базі високопродуктивного 32-бітного мікроконтролера Nordic ARM Cortex-M4 nRF52833, має 512 КБ флеш-пам'яті та 128 КБ оперативної пам'яті. Вона оснащена вбудованим Bluetooth 5.0, акселерометром з компасом, мікрофоном, динаміком, інтерфейсним процесором, роз'ємом для підключення батарейного живлення, двома призначеними для користувача кнопками і світлодіодною матрицею на звороті плати. Унікальність плати укладена в простоті програмування в графічних середовищах, легкості завантаження коду, насиченому функціоналу базової версії плати. Для початку роботи не потрібен комп'ютер - досить смартфона з встановленим додатком. Кожен елемент повністю програмується за допомогою простого у використанні програмного забезпечення на спеціальному веб-сайті, доступ до якого можна отримати з ПК, планшета або мобільного телефону.

На сьогодні написано велику кількість програм і бібліотек, що дозволяють швидко освоїти контролер і створювати свої унікальні пристрої. Для підключення плати створено велику кількість адаптерів - від простих, що виводять сигнали GPIO на роз'єми для макетування, до складних, які реалізують готовий пристрій, наприклад, як робоплатформа.

На платі Micro: bit передбачені два мікропроцесора ARM Cortex. Основний процесор обробляє призначені для користувача програми і забезпечує роботу Bluetooth модуля. Другий - відповідає за підтримку USB. Якщо ви під'єднаєте плату до комп'ютера через USB - то вона з'явиться в Провіднику як звичайна флешка.

Інженери BBC вбудували в плату набір сенсорів і вам не доведеться мучитися з підключенням зовнішніх модулів.

Датчики, інтегровані в Micro:bit

• Акселерометр показує положення плати в просторі, працює крокоміром і реагує на струшування.
• Магнітометр використовується як компас, детектор металу і прихованої проводки або виступає в ролі датчика Холла.
• Температура в приміщенні визначається вбудованим в процесор термометром.

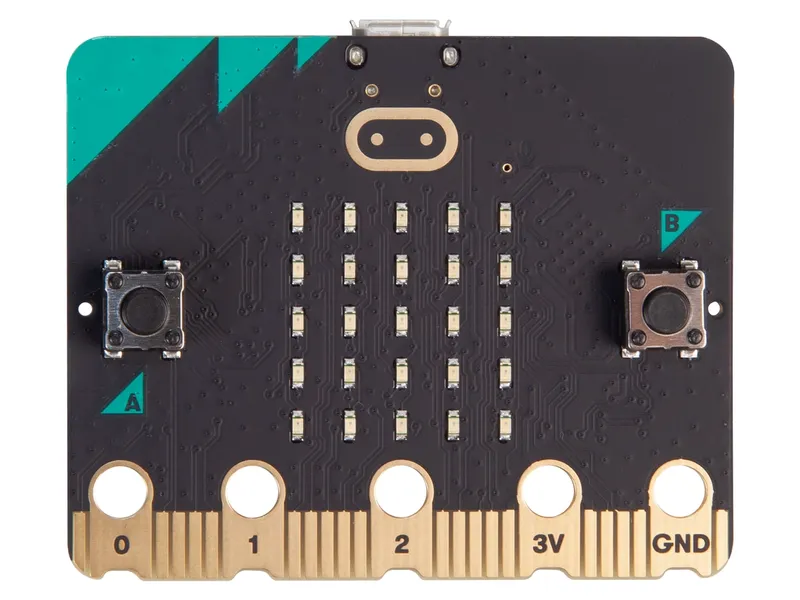

Особливою "фішкою" Micro: bit є матриця з 25 червоних світлодіодів, зібрана на звороті плати. На неї виводяться букви, рухомі рядки або проста піксельна анімація. Дев'ять з них використовуються в якості сенсора рівня освітленості.

Для управління мікрокомп'ютером передбачено три кнопки. Одна використовується для перезавантаження плати, дві інші - програмовані, їх призначення залежить від створеної програми.

Спочатку програмування плати здійснюється за допомогою хмарного середовища розробки з офіційного сайту microbit.org.

Для початкових кроків пропонується візуальне середовище програмування Make Code, схожа зі Scratch. Комбінуючи блоки команд, змінних і логічних функцій, юний винахідник створить інтерактивні проєкти - фітнес-трекер, електронний годинник з компасом, текстову напоминалку, таймер зворотного відліку і кілька електронних ігор.

Налагодження прошивки є простий і зручний процес - в редакторі передбачено повноцінний емулятор пристрою. В реальному часі на ньому імітується стан світлодіодної матриці. Віртуальний пристрій реагує на натискання кнопок, і зміна значень сенсорів.

Після налагодження і кінцевого тестування - програма компілюється в шістнадцятковий .hex файл. При цьому скомпільований файл без проблем можна скопіювати на інші плати Micro: bit, що стане корисним в багатокористувацьких іграх для платформи micro: bit.

Конструкція розрахована як для дітей - в контролері складно що-небудь зламати або неправильно під'єднати, так і для дорослих.

Характеристики:

• Мікроконтролер: 32-розрядний процесор Nordic ARM Cortex-M4 nRF52833
• Пам'ять програм: 512 КБ Flash
• Пам'ять даних: 128 КБ ОЗУ
• Інтерфейсний процесор: NXP KL27Z, 32KB ОЗУ
• Датчик руху: ST LSM 303
• Напруга живлення: 3,3 В
• Мікрофон: вбудований
• Динамік: вбудований
• Джерело живлення:
  • USB роз'єм
  • Батарейний роз'єм
• Кнопки:
  • Дві настроюються користувачем
  • Кнопка скидання
  • Сенсорна кнопка на логотипі
• Індикація: 5x5 червона світлодіодна матриця
• Датчики: Бортовий компас і акселерометр
• Роз'єми:
  • 20-контактний роз'єм для підключення карти і GPIO
  • Роз'єм MicroUSB
  • Роз'єм батареї JST-PH
• Розміри: 51 х42 мм

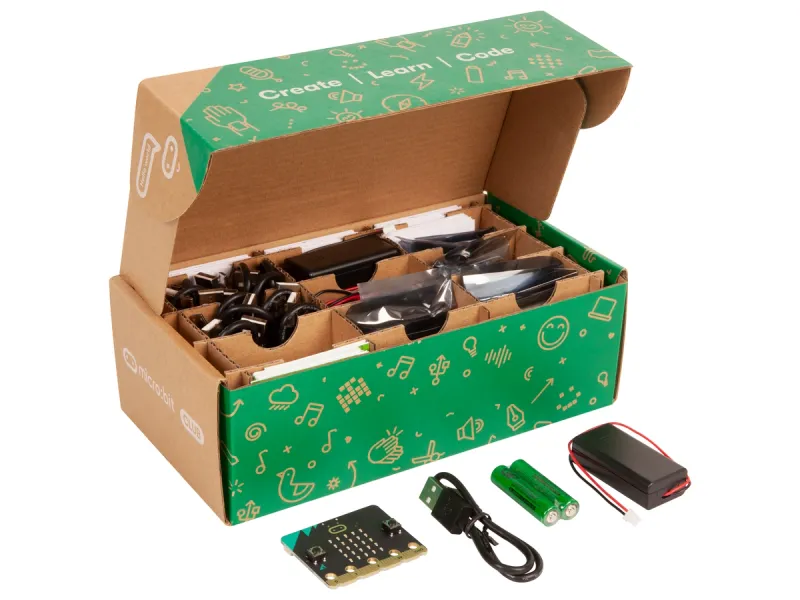

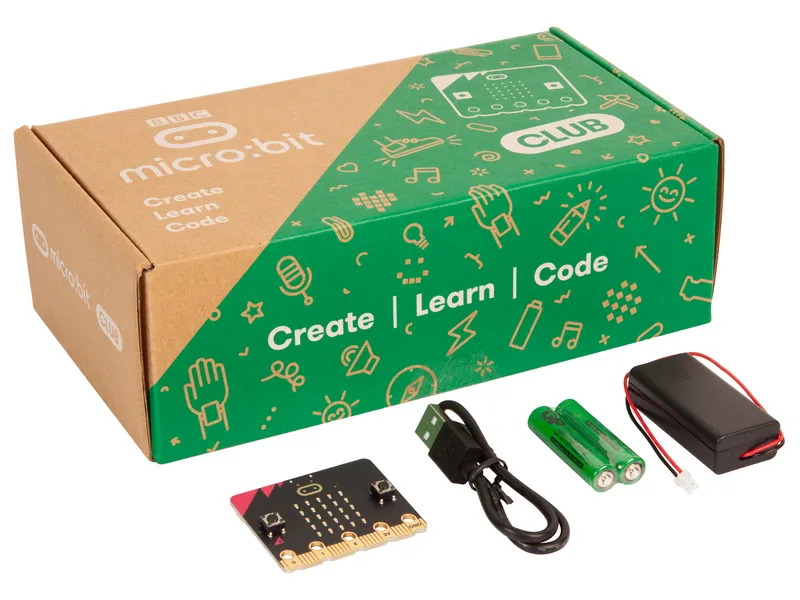

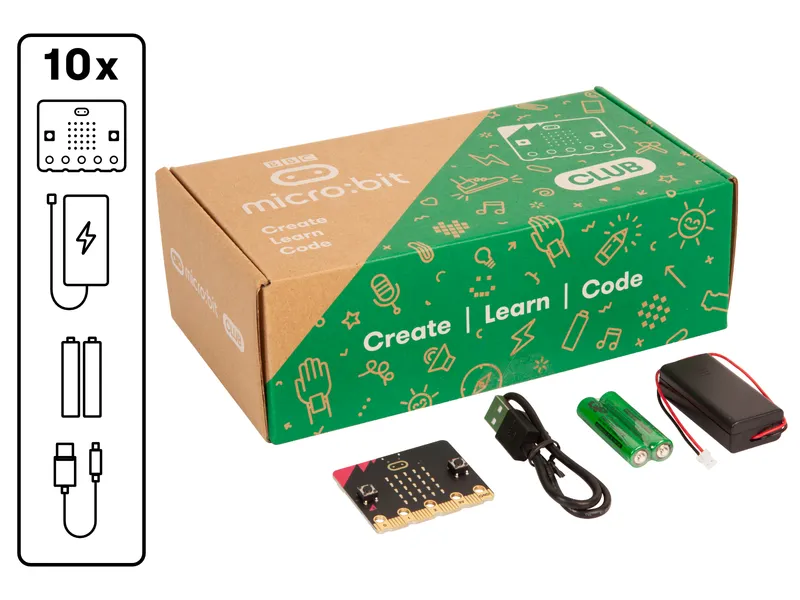

Комплектація:

• 10х плата BBC micro:bit V2 — доступна в 4 кольорах: червоному, жовтому, зеленому та синьому (зверніть увагу, що ви не можете вибрати колір плати, який буде в наборі)
• 10x кабель мікро-USB
• 10x акумулятор
• 20х батарейки ААА
• 10 короткий посібник користувача, буклет з безпеки, картонний тримач для батарейного блоку та наклейка
