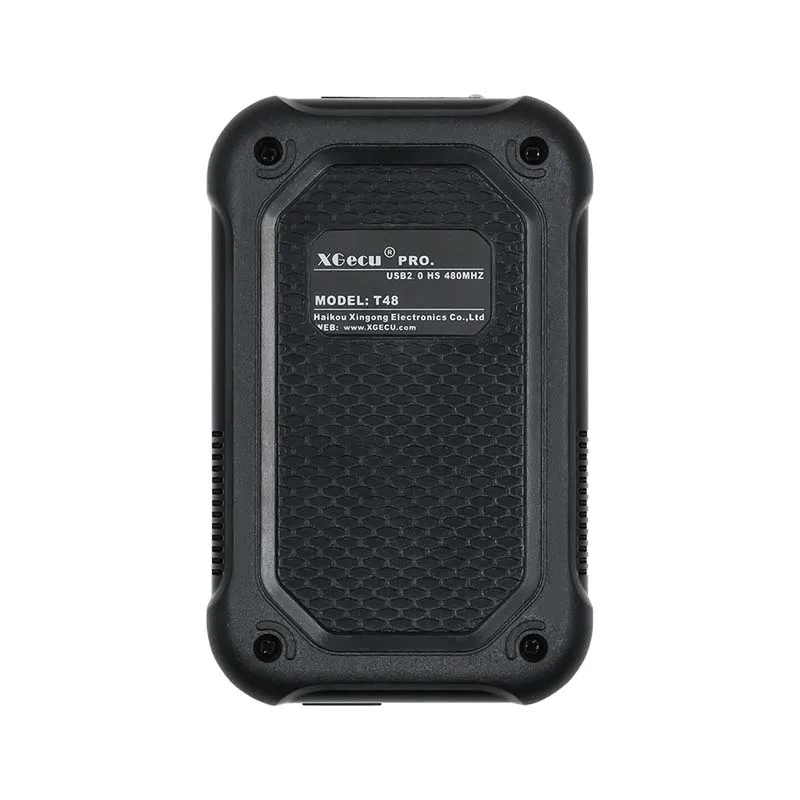

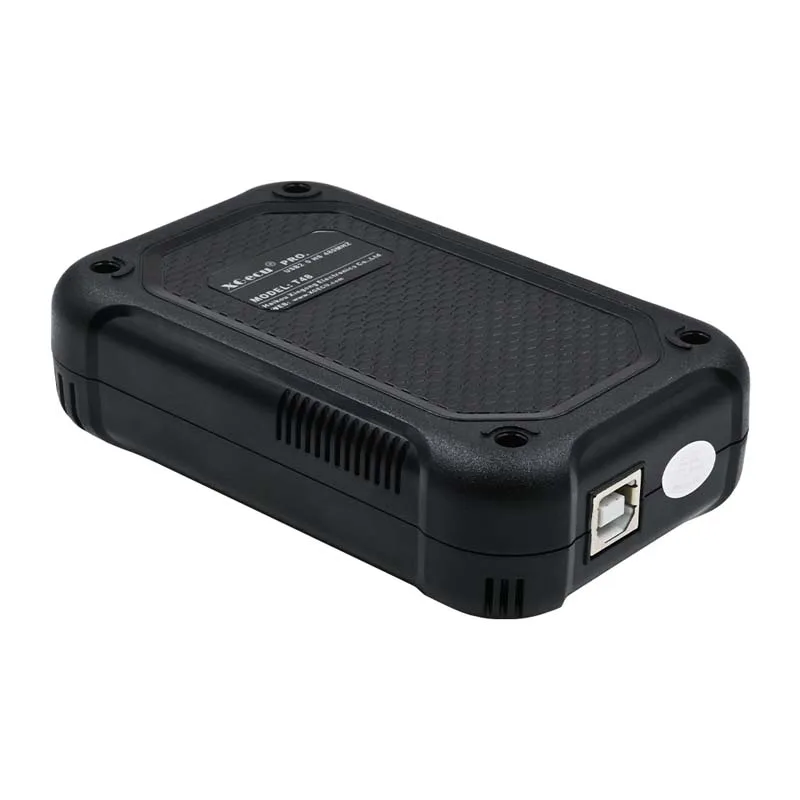

Програматор XGecu T48 (TL866-3G) EEPROM PIC AVR

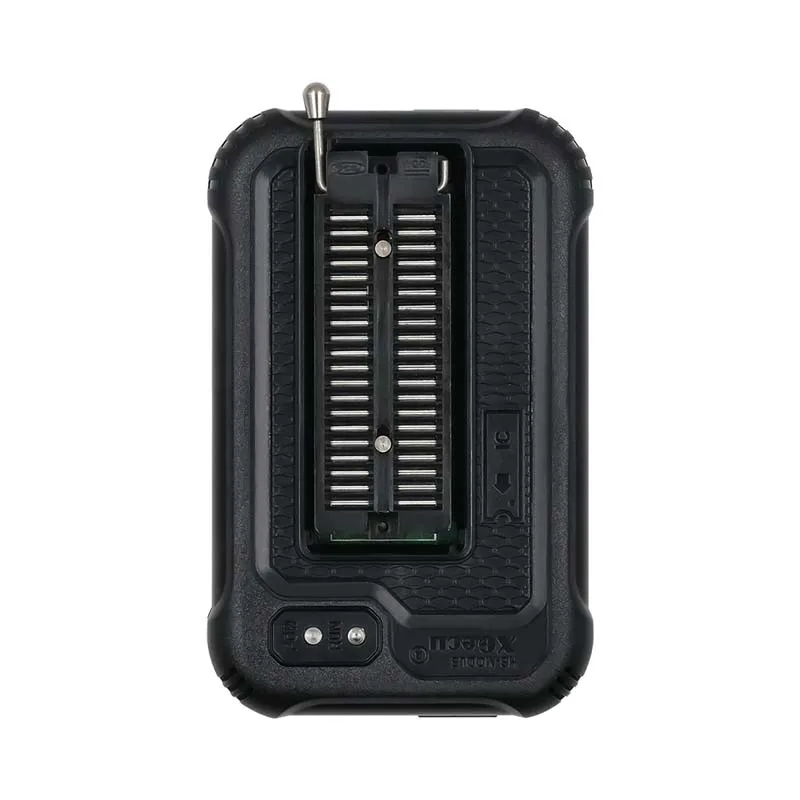

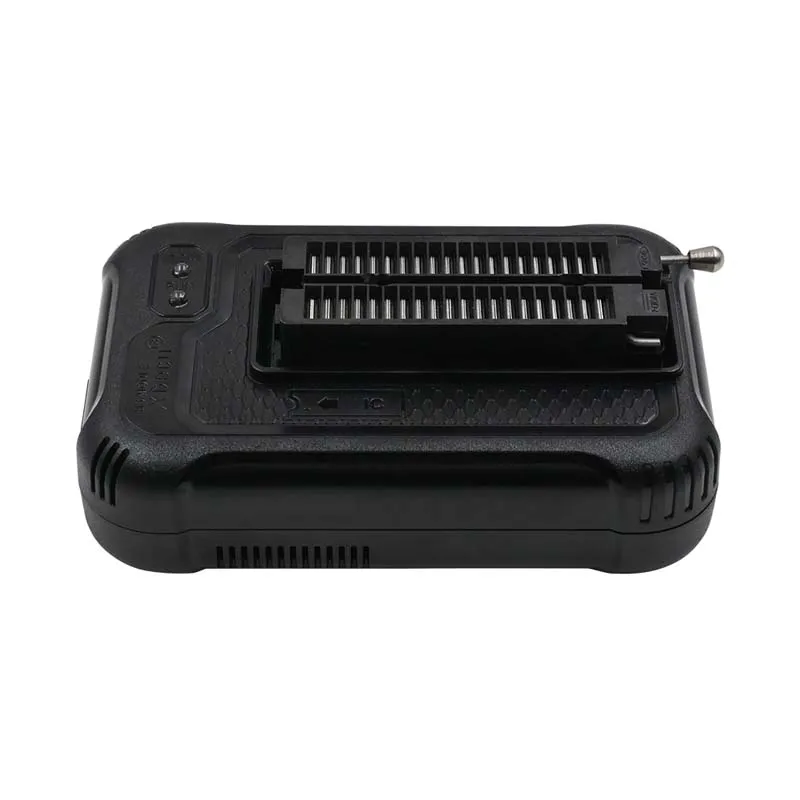

Програматор XGecu T48 (TL866-3G) може програмувати широкий спектр мікроконтролерів та мікросхем пам'яті через універсальний роз'єм 48-пін ZIF величезну кількість мікроконтролерів та мікросхем пам'яті та забезпечений послідовним портом програмування ICSP. Для деяких внутрішньосхемних послідовних програмованих мікросхем можна запрограмувати мікроконтролер або пам'ять, обравши порт ICSP. Ви можете отримати чітку схему інструкцій програмного забезпечення для правильного підключення портів ICSP. Ви можете безпосередньо запрограмувати та оновити чіп, припаяний на платі.

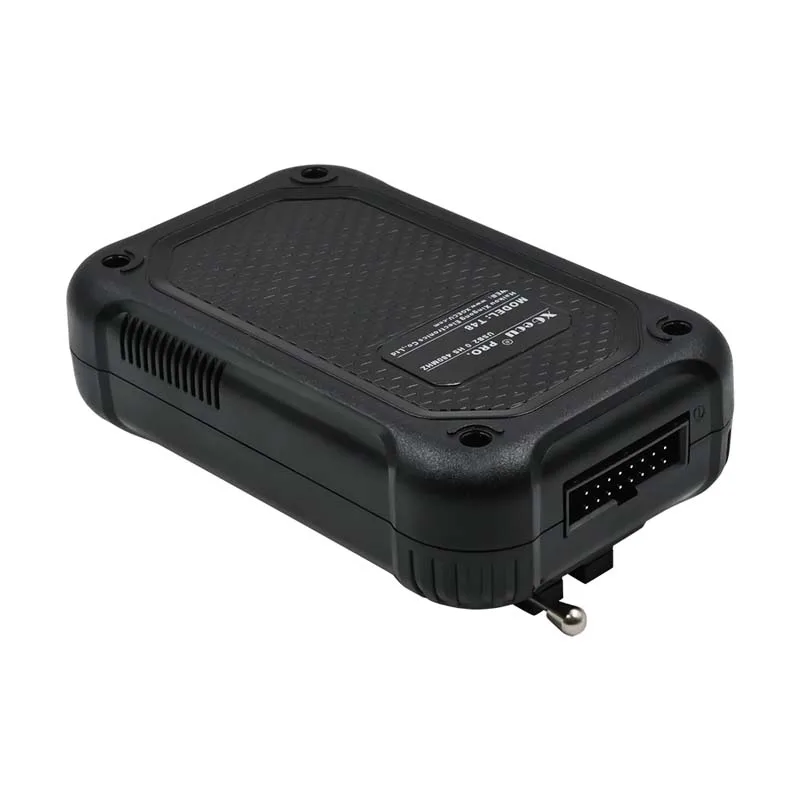

Примітка: Інтерфейс ICSP може програмувати мікросхеми серій 24/25/93, послідовних мікроконтролерів ATMEL89S51, ATMEL89S52, AT45DBxxx, всієї серії AVR ATMEGAxxx, MICROCHIP PIC10Fxxx 12Fxxx 16xxxx 16Fxxx 18Fxxx . Різноманітність мікроконтролерів, які можуть підтримуватися внутрішньосхемним програмуванням, постійно збільшуватиметься в майбутньому. Додатковий роз'єм ICSP цього програматора, крім заземлюючого дроту, можуть виконувати ролі інших поширених послідовних інтерфейсів: I2C, SPI та UART. Крім того, кожен провід може постачати VCC, VPP або GND високою напругою.

Високошвидкісне програмування:

Цей програматор має вбудований 32-бітний мікроконтролер із високопродуктивним інтерфейсом USB зі швидкістю зв'язку 480 Мбіт/с, що відповідає (для кожного чіпа) добре продуманому алгоритму програмування та високошвидкісного зв'язку через інтерфейс USB. Це може бути один із найшвидших інтегрованих програматорів, швидкість якого достатня для невеликого виробництва.

Унікальне наднизьке енергоспоживання:

Програматор оснащений чіпами наднизького енергоспоживання та живиться через USB-інтерфейс. Це перший комплексний програматор, який програмує усі чіпи без зовнішнього джерела живлення. Їхнє власне енергоспоживання становить менше 65 мА, а втрати потужності при програмуванні становить менше 20%, так що програматор може подавати великий струм програмування на висновки VCC VPP. Програмований чіп може бути забезпечений достатньою потужністю живлення (максимальна вихідна потужність при програмуванні становить 2 Вт, що не дозволяє використовувати програматор для більш ненажерливих мікросхем).

Програмований блок живлення:

Програмні напруги VPP і VCC управляються незалежно програмою: діапазон напруг VCC становить від 1.8 до 6.5 В, для виходу VPP ця напруга становить від 1.8 до 25 В. Коливання напруги і імпульсні перешкоди живлення усуваються багатоступеневим LC-фільтром.

Захист від перенапруги та від перевантаження по струму:

Формувач живлення VCC та VPP програматора оснащений незалежним захистом від перевантаження струмом та захистом від автоматичного відключення джерела живлення. Кожен контакт 40-контактного роз'єму програматора має захист від перенапруги VPP. Це може ефективно запобігти розміщенню чипа в неправильному місці або коротке замикання з іншої причини. У цьому випадку програмування переривається, щоб уникнути пошкодження інших висновків високою напругою виходу VPP.

Цей програматор відключить програмний блок живлення VPP та VCC за час у межах 100мкс і надішле повідомлення прикладній програмі про коротке замикання. Програматор і ПК не будуть скинуті при короткому замиканні через багаторівневий захист від перевантаження струмом.

Керуючий мікроконтролер:

Програматор побудований на основі 32-бітного мікропроцесора з тактовою частотою 120 МГц. Для зв'язку з комп'ютером використовується швидкодіючий USB-міст, який забезпечує збільшену швидкість роботи, що дозволяє використовувати цей програматор для роботи з великим об'ємом різних мікросхем пам'яті. Збільшено кількість портів програмування, кількість підтримуваних мікросхем та мікроконтролерів. Прилад може перевіряти працездатність чіпів пам'яті, а надійна система захисту збереже програматор при неправильній установці мікросхеми.

Функція оновлення:

Цей програматор оснащений функцією оновлення вбудованої апаратної прошивки, яка може гарантувати, що прошивка вашого програматора, флеш-пам'ять та прикладне програмне забезпечення можуть бути оновлені. Ви можете завершити оновлення, завантаживши програму оновлення через веб-сайт виробника.

Друга версія функції серійного номера чіпа:

Цей програматор має безліч функцій автоматичної нумерації, які найчастіше використовуються. Будь-який серійний номер можна отримати через бібліотеки динамічного компонування DLL за допомогою алгоритму користувача. У масовому виробництві функція дозволяє кожному чіпу надавати лише одну ідентифікуючу інформацію, яка може бути зашифрована користувальницьким алгоритмом. Таким чином, Ви можете ефективно захищати свої права як клієнт.

Функціональні тести ІС серії 54/74F/LS/HC CMOS4000:

Це перша розробка програматора, який тестує логічні інтегральні схеми і в цьому тесті можна локалізувати помилки логічної схеми та тестувати будь-які можливі вхідні комбінації інтегральної схеми.

Функція самотестування програматора:

Цей програматор може перевірити себе в режимі самотестування на кожному контакті VPP, VCC, GND та I/O, водночас він може запустити внутрішній тест короткого замикання на VPP та виходу живлення VCC.

Програмне шифрування мікроконтролера AVR:

Мікроконтролер AVR має внутрішні RC Calibration (калібрувальні байти). Тільки один із десятків чіпів може мати однакове значення в байтах і його не можна змінити. Програмне забезпечення мікроконтролера може зчитувати це значення і визначати, чи використовується код іншими чіпами. За допомогою алгоритму шифрування він може зупинити тих, хто розшифровує чіпи з прихованими мотивами. Алгоритм шифрування настільки складний, що його важко розшифрувати. Але з «шифруванням» є проблема для розробників – кожен чіп індивідуальний і його неможливо вручну обчислити один за одним і відповідно скомпілювати вихідний код, якщо складний алгоритм. Цей програматор може автоматично зчитувати RC-байти перед програмуванням. Розробник може отримати байтове значення чіпа в динамічній функції DLL, а потім автоматично розрахувати зашифровані дані на запит і помістити їх в пам'ять, що ефективно при масовому виробництві.

Уніфікований і зручний інтерфейс користувача:

Інтерфейс користувача добре розроблений і повністю відповідає операційній звичці серії програмного забезпечення Windows. Вбудований двійковий редактор нагадує професійне програмне забезпечення редагування. Ви можете безпосередньо читати, записувати та змінювати файли у форматах BIN, HEX, JED тощо. Крім того, він має повний та практичний режим проекту, що робить масове виробництво зручнішим та безпечнішим.

Характеристики:

• Кількість підтримуваних мікросхем: понад 28000
• Кількість програмованих портів: 56
• 64 рівня регулювання робочої напруги від 1.8 до 6.5
• 64 рівня напруги програмування від 9 до 25 В
• Регульований захист ланцюга живлення від 120 до 320 мА
• Типи пам'яті, що підтримуються: eMMC (до 256 ГБ), NAND (до 256 ГБ), NOR, CPLD, CMOS, ROM
• Підтримка програмування мікроконтролерів Atmel та Microchip у високовольтному режимі
• Робота з мікроконтролерами 8051 серії різних виробників
• Живлення: від USB-порту 5 В 0.5 А (рекомендується використовувати якісні USB-порт і USB-кабель, що гарантовано мають запас по струму)
• Матеріал корпусу: пластик
• Розміри програматора: 10 x 6.5 x 4 см
• Вага набору: 320 г

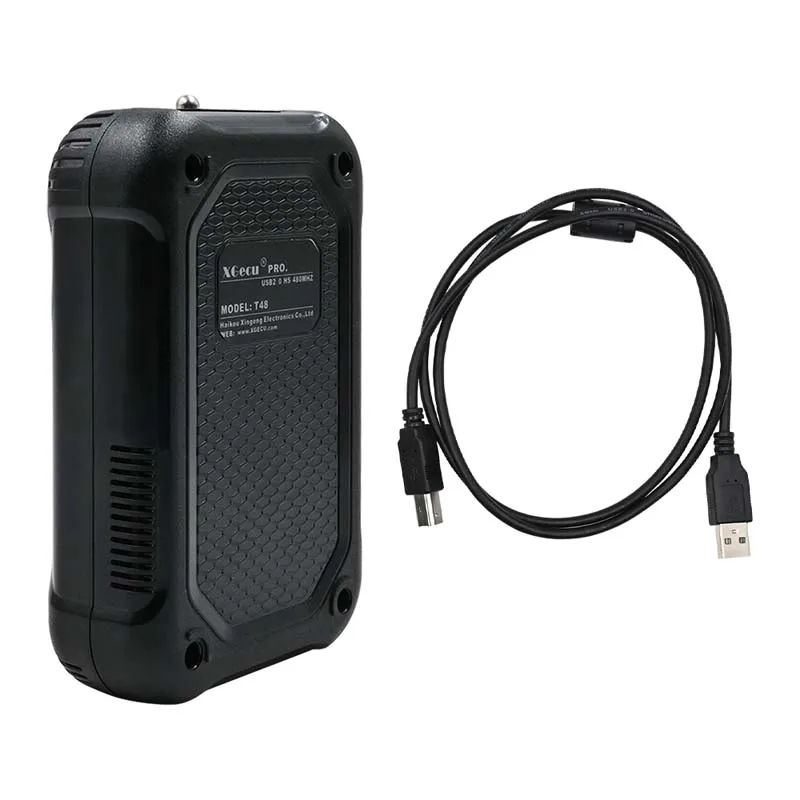

У комплектацію входить:

• Програматор Xgecu T48 (TL866 3G)

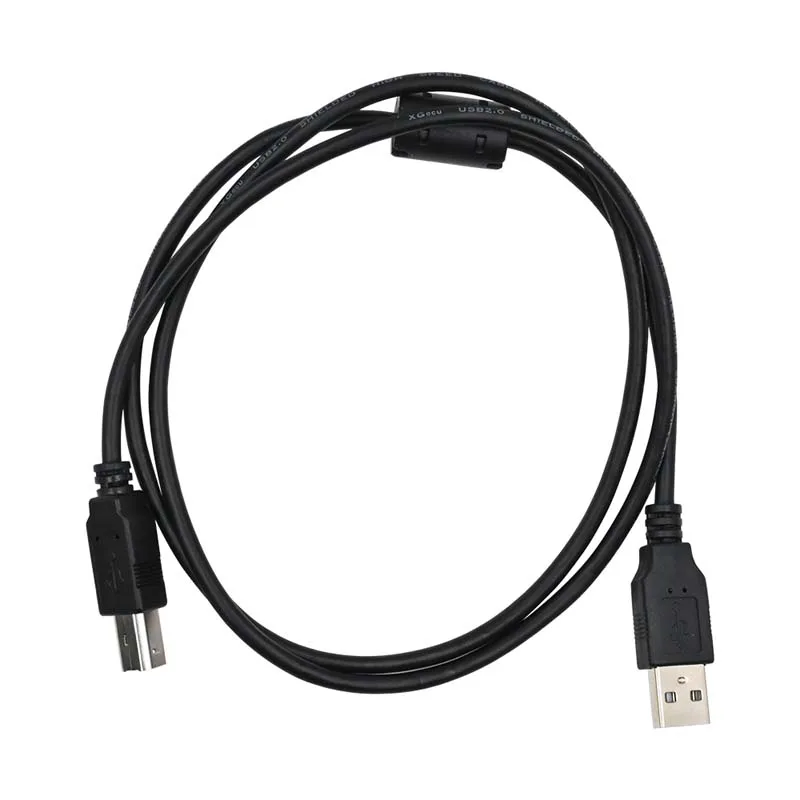

• USB кабель

Посилання:

• Посібник користувача (eng)
• Программе забеспечення
• Список підтримуваних мікросхем
