CrowPanel Pico Display-2.8" 320*240 TFT LCD резистивний сенсор на RP2040 у корпусі

CrowPanel Pico Display - це серія HMI модулів, які використовують потужний Raspberry Pi RP2040 (ARM Cortex-M0+) як основний контролер. Він оснащений 32-бітним двоядерним чіпом, що працює на тактовій частоті до 133 МГц. З 264 КБ вбудованої SRAM та чіпом флеш-пам'яті 2 МБ він поєднує функції живлення, регулювання напруги та лічильника в одному мікроконтролері.

Код виробника: DIS01028P

Ця серія сенсорних екранів поєднує високу продуктивність, низьку вартість і зручні для користувача функції. Дисплей Pico 2.4" пропонує гнучкі периферійні інтерфейси введення-виводу і унікальну підсистему програмованого вводу-виводу (PIO). Він включає практичні інтерфейси зв'язку, такі як I2C, UART, порти введення-виведення загального призначення і USB. батареї і зумером, що дозволяє здійснювати зв'язок практично з будь-яким зовнішнім пристроєм.

Модуль поставляється з ресурсами розробки, включаючи SDK для розробки та документації. Він має дуже низький поріг входу, що робить його придатним для новачків та любителів. Він підтримує мови програмування C/C++ та Micro Python, сумісний із середовищем розробки Arduino та екосистемою Raspberry Pi, а також підходить для платформи машинного навчання з відкритим вихідним кодом TensorFlow Lite. Він також підтримує графічну бібліотеку LVGL та студію SquareLine та може налаштовувати бажаний інтерфейс UI.

Дисплей служить чудовою платформою для програм машинного навчання і є кращим рішенням для терміналів взаємодії HMI типу Pico.

Особливості конструкції:

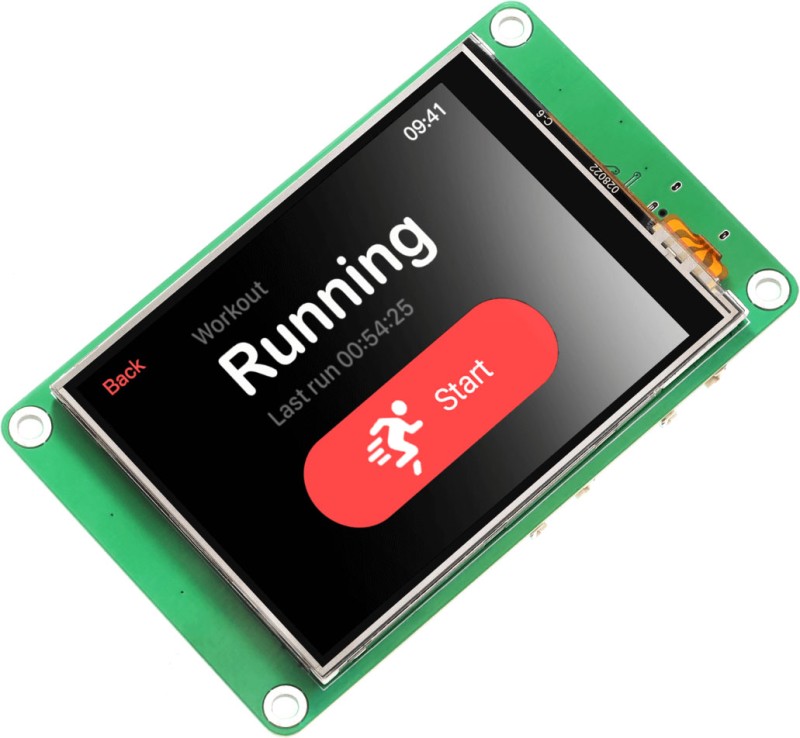

• 2.8-дюймовий дисплей Pico: роздільна здатність 320*240, резистивний сенсорний екран, в комплекті йде стілус
• Мікроконтролер RP2040: оснащений 32-бітовим двоядерним чіпом і досягає максимальної тактової частоти 133 МГц.
• Панель TN: забезпечує широку кольорову гаму та виняткову яскравість для оптимальної продуктивності дисплея.
• Енергоефективність: підтримує енергозберігаючі режими сну та глибокого сну, сприяючи економії енергії та турботі про навколишнє середовище.
• Виняткова розширюваність: безліч інтерфейсів, включаючи I2C, UART, порти вводу-виводу, USB, інтерфейс літієвої батареї та звуковий сигнал забезпечують чудову розширюваність.
• Оснащений інтерфейсом Crowtail (інтерфейс GPIO та I2C), може бути інтегрований із датчиком Crowtail.
• Простота використання: Зручний інтерфейс користувача гарантується наданням детального пакету розробки SDK і повної документації, що забезпечує плавне навчання.
• Широка сумісність: підтримка Arduino IDE, підтримка мов програмування C/C++, MicroPython та сумісність з екосистемою Raspberry Pi. Також добре підходить для платформи машинного навчання з відкритим кодом TensorFlow Lite.

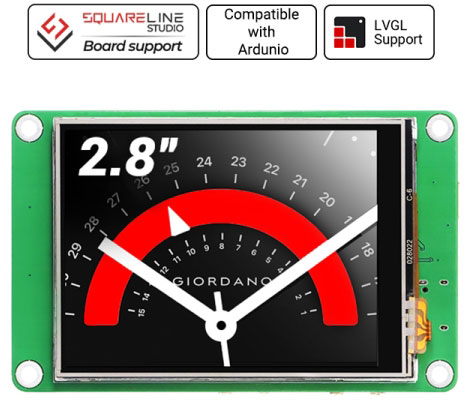

• Налаштуйте свій власний інтерфейс користувача: підтримує графічну бібліотеку LVGL і студію SquareLine, а також дозволяє налаштовувати бажаний інтерфейс інтерфейсу користувача.
• Універсальні програми: ідеально підходить для широкого спектру програм у сфері Інтернету речей (IoT), інтелектуального управління будинком, інтелектуальних фабрик, інтелектуального сільського господарства, а також як інтерактивний термінал HMI.

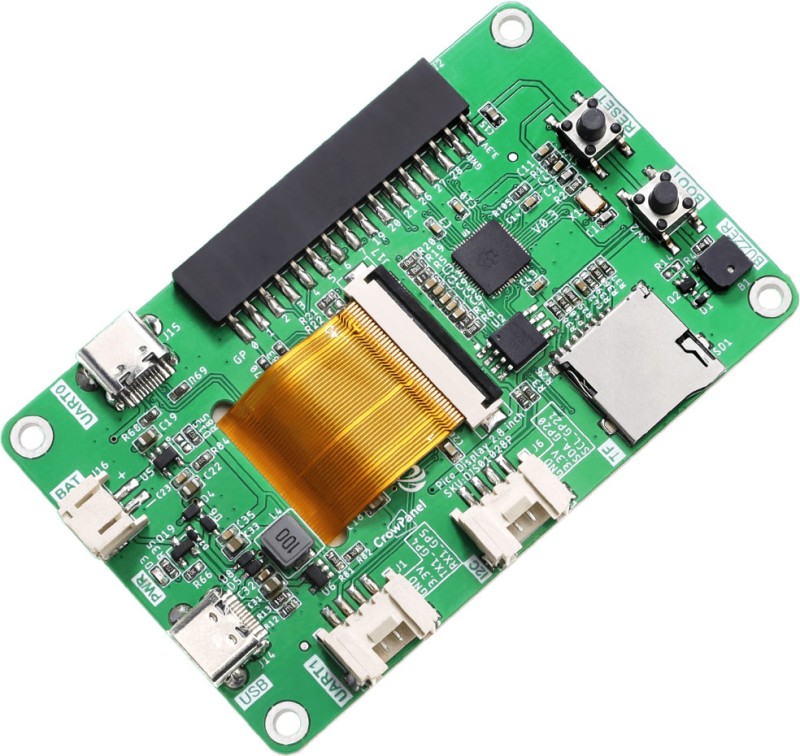

Призначення та функції портів введення/виводу:

Характеристики:

• Основний чіп: RP2040
• Процесор: Двоядерний 32-бітний ARM Cortex-M0+ @ 133 МГц
• Пам'ять: 264 КБ вбудованої SRAM (підтримує до 16 МБ зовнішньої флеш-пам'яті)
• Мова розробки: МікроПітон, C/C++
• Середовище розробки: CircuitPython, Arduino IDE, PlatformIO
• Розмір: 2.8 дюйма
• Роздільна здатність: 320*240
• Інтерфейс SPI
• Тип сенсорного екрана: Резистивний сенсорний екран
• Тип панелі: TFT-РК-дисплей
• Яскравість: 250~350 кд/м²
• Кут огляду: 70/70/70/70（Л/П/В/Н）
• Інтерфейс: USB, I2C, UART, IO, слот для картки SD та інтерфейс батареї
• Потужність: 5В - 2А
• Розміри: 57*88.7*13.4 мм (Ш*В*Г)
• Активна область: 43.2*57.6 мм (Ш*В)

Комплектація:

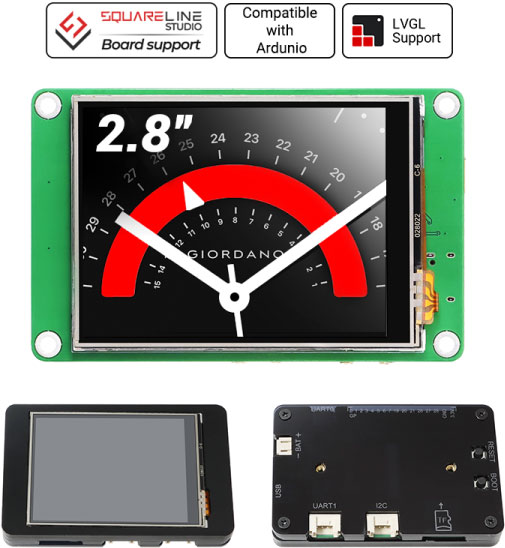

• 1x дисплей CrowPanel Pico-2.8" у корпусі
• 1x стілус
• 1x 4-контактний кабель
• 1x USB-кабель

Посилання:

• Wiki
• Принципова схема
• Підручники
