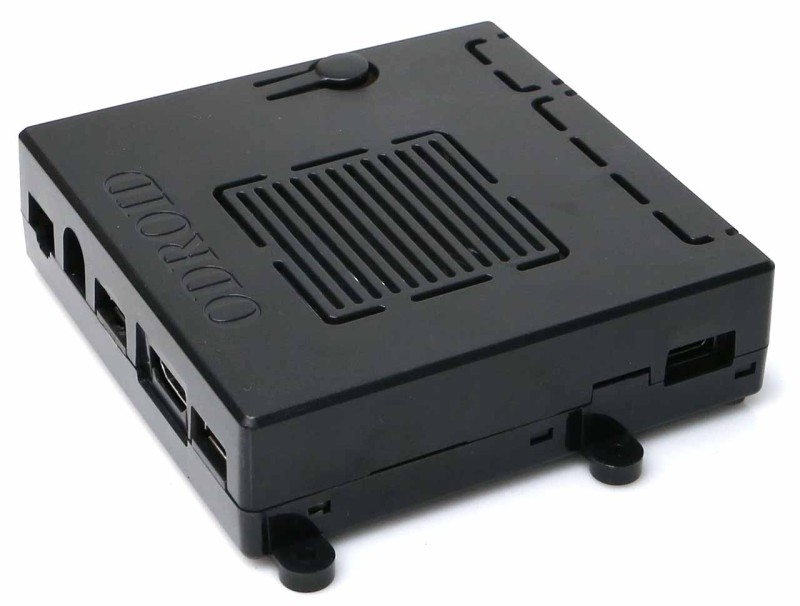

ODROID-M2 16Гб RAM з блоком живлення 12В 2А та корпусом

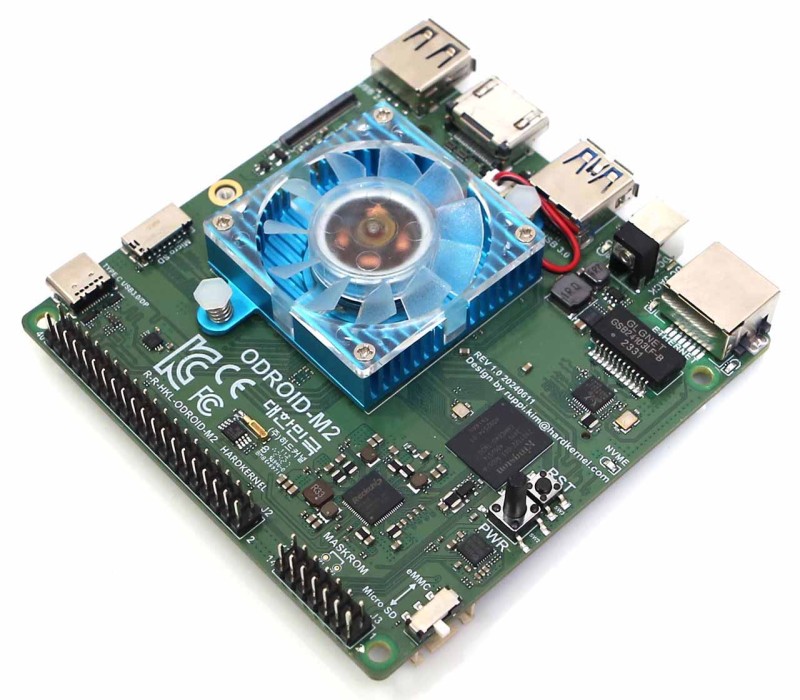

ODROID M2 - це високопродуктивний одноплатний комп'ютер, який можна розглядати як продовження лінійки М і старшу модель над М1 і М1S. Ця модель оснащена процесором RK3588S2 у порівнянні з RK3568B2 у його попередників.

Код виробника: G240813135633

Загальні порівняльні характеристики:

• Продуктивність багатопроцесорної обробки приблизно в 3 рази вища.
• 64-бітна оперативна пам'ять LPDDR5 з пропускною спроможністю, яка вище більш ніж удвічі.
• Графічний процесор, який більш ніж у 5 разів швидше.
• Нейронний процесор (NPU), який працює більш ніж у 3 рази швидше.
• Вбудований пристрій зберігання даних eMMC ємністю 64 ГБ, який працює вдвічі швидше завдяки інтерфейсу HS400.

Завдяки високошвидкісній 64-бітній пам'яті LPDDR5 та високопродуктивному графічному процесору, ця модель демонструє відмінну графічну продуктивність у конфігурації з двома дисплеями 4K. Цей факт зацікавить насамперед людей, які хочуть працювати з відео високої якості.

Блок-схема:

Вбудована пам'ять eMMC

Вперше в серії одноплатних комп'ютерів ODROID модуль пам'яті eMMC за замовчуванням припаяний до друкованої плати замість використання змінного модуля eMMC. Ємності 64 ГБ достатня для побудови більшості системних, вбудованих рішень.

Швидкість послідовного доступу eMMC становить приблизно 260 МБ/с, що приблизно в 3 - 5 разів швидше, ніж у звичайних карт microSD. Зверніть увагу, що серія ODROID-M1 підтримує інтерфейс eMMC специфікації HS200, але ODROID-M2 підтримує набагато швидшу специфікацію HS400.

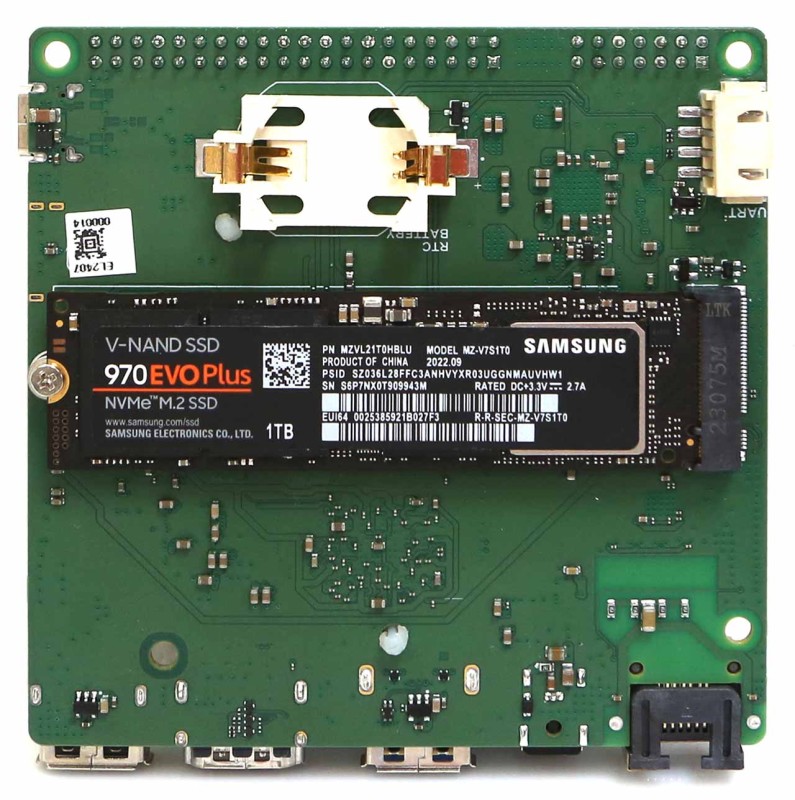

Вбудований слот M.2 NVMe

Якщо 64 ГБ пам'яті eMMC недостатньо, розгляньте можливість використання стандартного твердотільного накопичувача NVMe форм-фактора M.2 2280. Для доступу до великих обсягів даних передбачено вбудований слот M.2 NVMe.

На відміну від конфігурації PCIe 3.0x2 у M1, M2 має PCIe 2.1x1. Швидкість передачі даних NVMe M2 була знижена приблизно на 1/4. Однак швидкість доступу до сховища ~400 МБ/с достатня для створення різних високопродуктивних вбудованих систем.

Зверніть увагу, що не можна використовувати пристрої зберігання M.2 SATA SSD. Слот M.2 підтримує лише PCIe SSD (M-Key).

Годинник реального часу

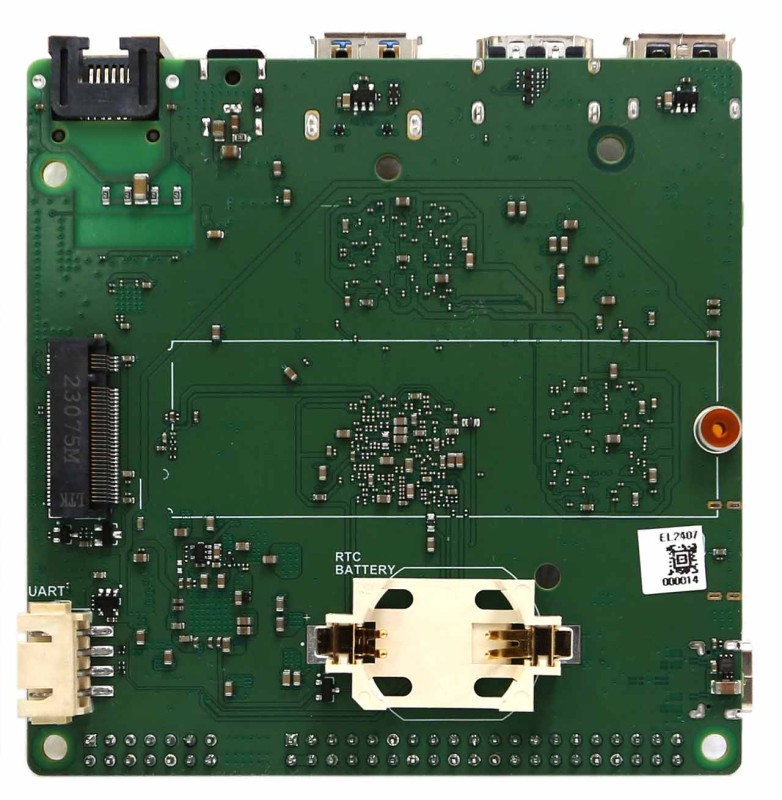

ODROID-M2 має апаратний годинник реального часу (RTC) та функцію календаря, вбудовану в оптимізований чіп PCF8563 з низьким енергоспоживанням. Встановивши лише одну резервну батарею CR2032 RTC, годинник та календар працюватимуть без основного джерела живлення протягом майже 10 років.

Важливо: Батарея не входить до комплекту та купується окремо.

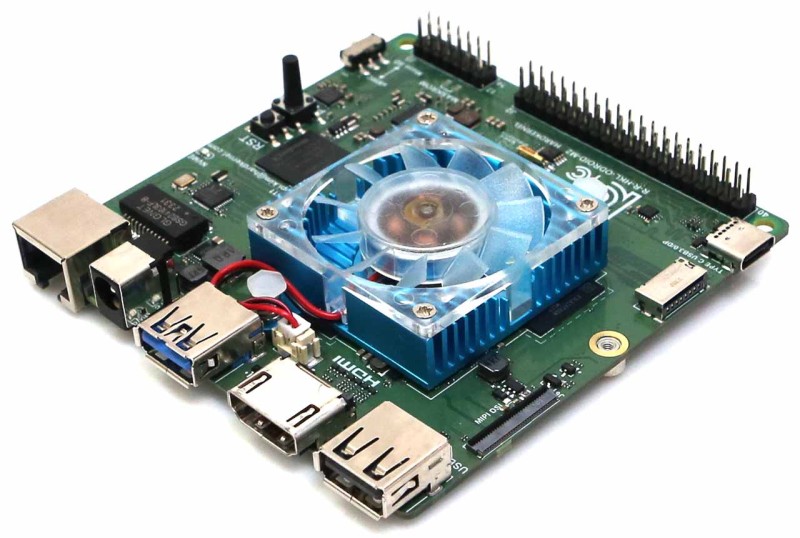

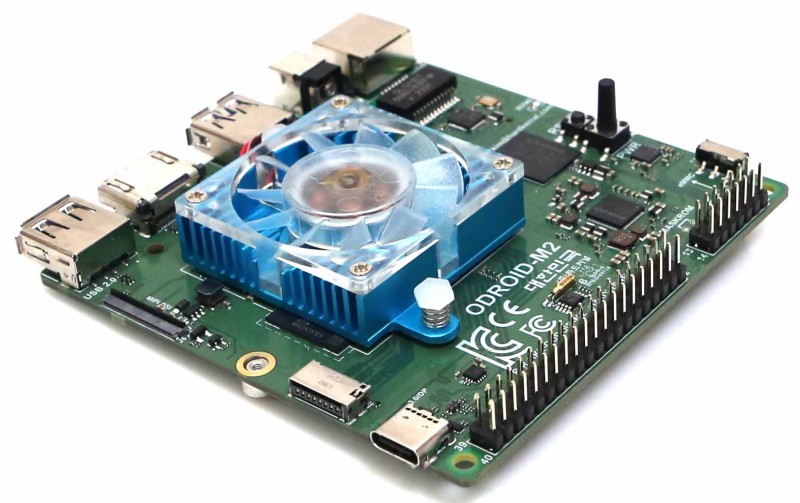

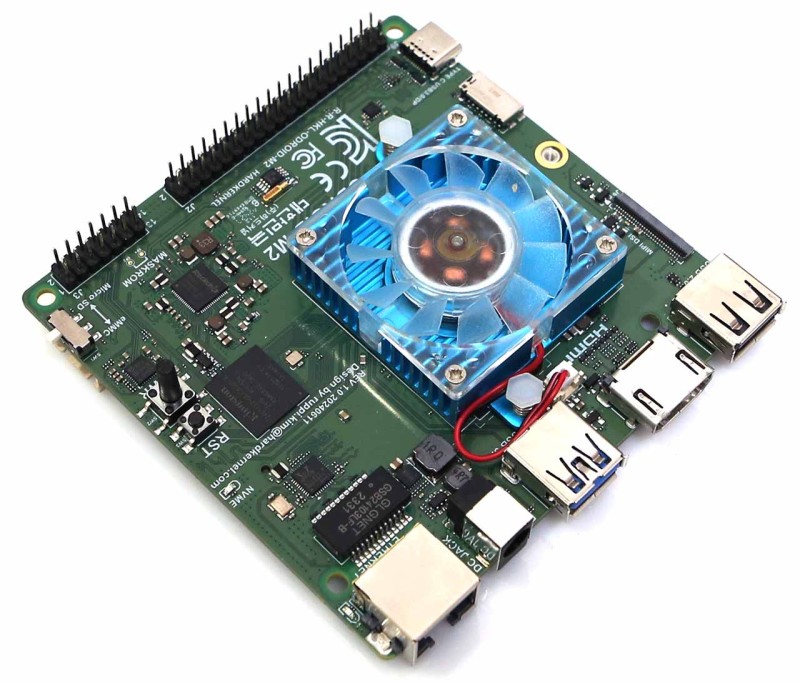

Вентилятор охолодження радіатора ЦП

Високопродуктивний восьмиядерний одноплатний комп'ютер вимагає енергоспоживання близько 8 Вт, коли CPU та GPU постійно піддаються високим обчислювальним навантаженням. У цей час виділяється значна кількість тепла, і для запобігання перегріву центрального процесора неминуче потрібний вентилятор для охолодження. Швидкість вентилятора можна контролювати за допомогою ШІМ.

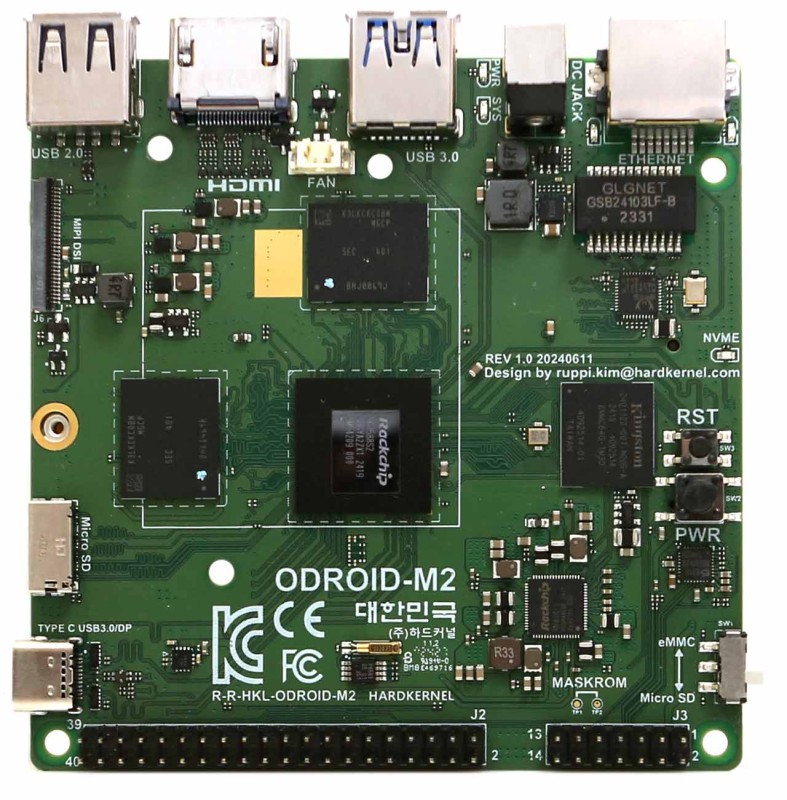

Компоненти ODROID M2

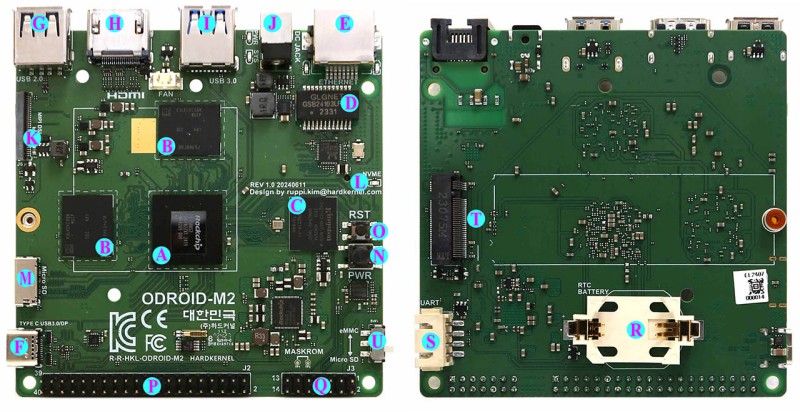

• A - Процесор Rockchip RK3588S2
• B - 2 х чіпа пам'яті LPDDR5
• C - 1 x 64 ГБ вбудованої eMMC-пам'яті
• D - 1 х чіп Ethernet
• E - 1 порт Ethernet RJ45 (10/100/1000)
• F - 1 x USB 3.0 Type C с Alt-mod DP
• G - 1 х USB 2.0 хост
• H - 1 х HDMI-вихід
• I - 1 х USB 3.0 хост
• J - 1x роз'єм живлення постійного струму
• U - 1x повзунковий перемикач (вибір режиму завантаження)
• K - 1 x MIPI DSI, 4 полоси
• L - 1 світлодіодний індикатор M.2
• M - 1 слот для карт пам'яті MicroSD
• N - 1 х кнопка живлення
• O - 1 х кнопка скидання
• P - 40 x контактів GPIO
• Q - 14 x контактів GPIO
• R - 1 x тримач резервної батареї RTC
• S - 1 x UART для системної консолі
• T - 1 x M.2.M-KEY PCIe2.1 1-канальний

Розміри

Технічні характеристики

• Форм-фактор Розміри плати: 90 мм x 90 мм x 21 мм
• Вага: 78 г з радіатором, 58 г без радіатора
• Процесор Rockchip RK3588S2
  • Чотирьохядерний процесор Cortex-A76 (2.3 ГГц +/- 0.1 ГГц)
  • Чотирьохядерний процесор Cortex-A55 (1.8 ГГц)
  • Архітектура ARMv8-A з розширеннями Neon и Crypto
  • Графічний процесор Mali-G610 MP4 (1 ГГц) Кеш інструкцій L1 об'ємом 64 КБ, кеш даних L1 об'ємом 64 КБ, кеш L2 об'ємом 512 КБ, загальний для процесора Cortex-A76
  • Кеш інструкцій L1 об'ємом 32 КБ, кеш даних L1 об'ємом 32 КБ, кеш L2 об'ємом 128 КБ, загальний для процесора Cortex-A55
  • Кеш даних L3 3 МБ, загальний для 8 процесорів
• NPU 6 TOPS@INT8, інтегрований прискорювач штучного інтелекту RKNN NPU
• Пам'ять LPDDR5 8 або 16GB з шириною шини 64 біта
• Сховище
  • 1 вбудований eMMC об'ємом 64 ГБ (припаян до печатної плати)
  • 1 слот Micro SD (UHS-I SDR104)
    • * Пріоритет завантаження між eMMC та microSD можно обрати за допомогою перемикача
  • 1 твердотільний накопичувач NVME M.2 (PCIe 2.1x1 лінія)
• Мережа
  • 1 порт GbE (RJ45, підтримує 10/100/1000 Мбіт/с)
    • світлодіодні індикатори
      • * Зелений світлодіод: блимає при трафіку даних на швидкості з'єднання 100 Мбит/с
      • * Бурштиновий світлодіод: блимає при трафіку даних на швидкості з'єднання 1000 Мбит/с
• Відеовихід
  • 1 x HDMI 2.0 (до 4K при 60 Гц с HDR, EDID)
  • 1 x Інтерфейс MIPI DSI (30-контактний роз'єм, котрий відрізняється від 31-контактного раз'єма ODROID-M1)
  • 1 x DP (через порт USB Type-C)
• Порти
  • 1 порт USB 2.0
  • 1 порт USB 3.0
  • 1 порт USB 3.0 Type-C (передача даних та альтернативний режим DP, не являється джерелом/споживачем живлення)
  • 1 послідовна консоль налагодження (UART)
  • 1 порт GPIO 40 контактів та 1 порт GPIO 14 контактів
• Годинник реального часу
  • * Вбудований чіп PCF8536 RTC з дуже низьким енергоспоживанням
  • * Резервний відсік батареї RTC CR2032 для зберігання часу та дати протягом майже 10 років без основного джерела живлення
• Кнопки та індикатори
  • * Кнопка живлення
  • * Кнопка скидання
  • * Світлодіодні індикатори системи:
    • - Червоний (POWER) - Постійно горить при підключенні живлення постійного струму
    • - Синій (ALIVE) - Блимає як серцебиття під час роботи ядра. Постійно горить на етапі u-boot.
• Живлення
  • 1 роз'єм 5.5x2.1мм
  • Діапазон вхідної напруги постійного струму: 7.5В ~ 15.5В (рекомендується адаптер живлення 12В/2А)
  • Споживання
    • - В режимі простоя: ≃ 1 Вт без будь-яких периферійних пристроїв
    • - Навантаження на ЦП: ≃ 7.5 Вт без будь-яких периферійних пристроїв
    • - Живлення вимкнуто: ≃ 0 Вт
