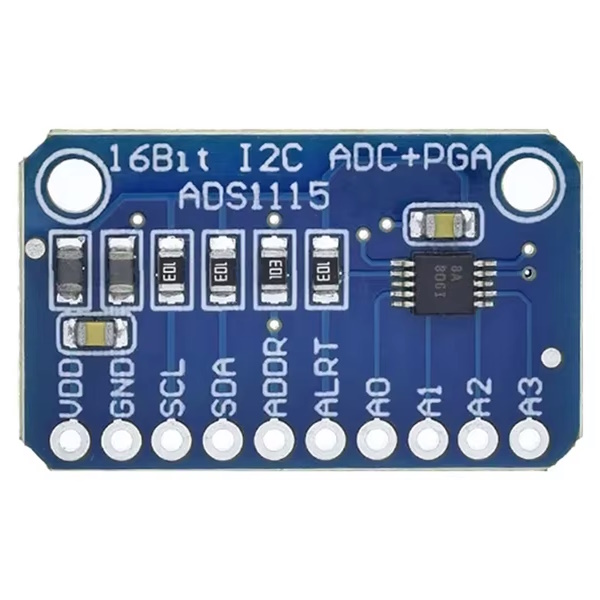

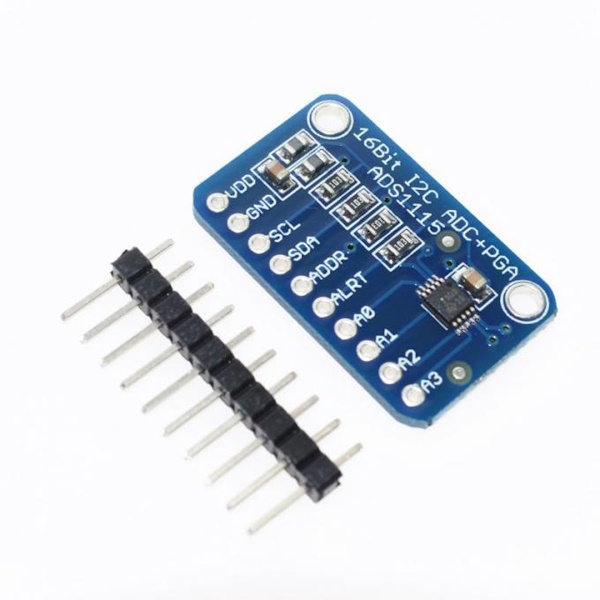

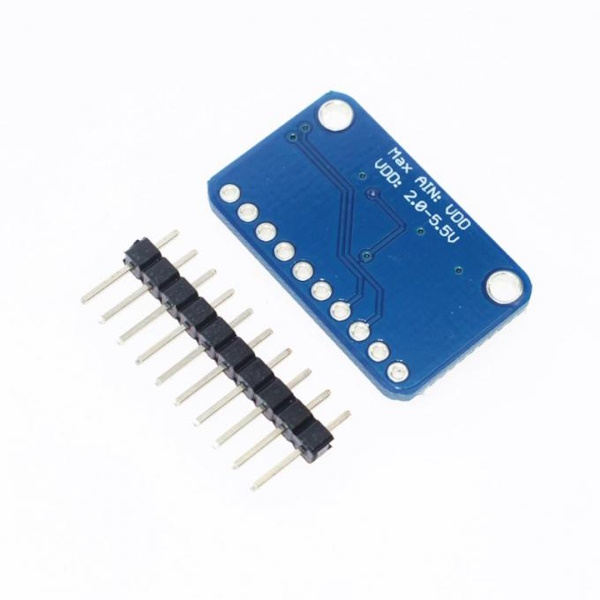

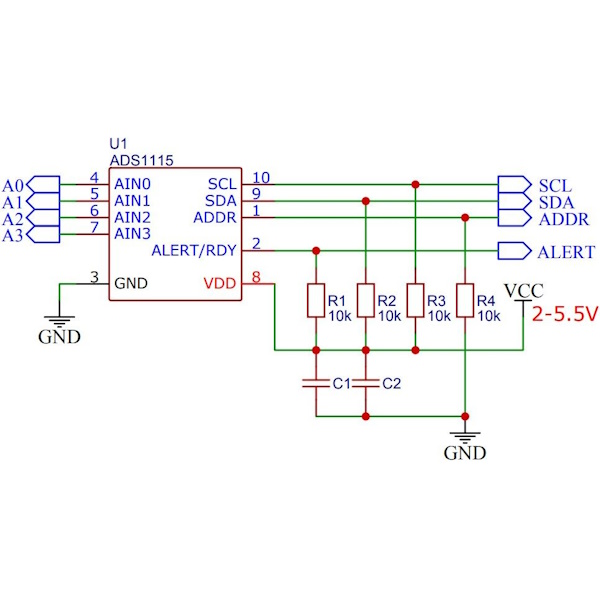

Модуль ADC 16-bit I2C ADS1115 (PGA) для Arduino

Модуль 16-розрядного 4-х канального АЦП на мікросхемі ADS1115 значно розширить можливості мікроконтролера або мінікомп'ютера в області роботи з аналоговими сигналами. Мікросхема містить високоточне джерело опорної напруги з ультрамалим дрейфом. Мікросхема вирізняється також дуже малим споживаним струмом в режимі безперервного перетворення.

Звертаємо увагу на те, що не можна перевищувати максимальні значення вхідних напруг так як це неминуче призведе до виходу АЦП з ладу!

Характеристики:

• Мікросхема модуля: ADS1115
• Маркування мікросхеми: BOGI
• Інтерфейс: I2C
• Напруга живлення: від +2.0 до +5.5 В
• Струм в безперервному режимі: 150 мкА
• Тактовий генератор: вбудований
• Розрядність АЦП: 16 (зі знаком)
• Кількість каналів: 4 або 2 диференціальних
• Діапазон вхідних напруг: від ± 256мВ до ± 6.144В
• Вхідний підсилювач: посилення до х16
• Джерело опорної напруги: вбудоване
• Частота оцифровування: від 8 до 860 відліків в секунду
• Діапазон адрес: від 0x48 до 0x4B
• Діапазон робочих температур: від -40 до +85 °C
• Розміри плати: 28 х 17 мм

Установка адреси I2C ADS1115

АЦП на ADS1115 передбачає установку адреси для I2C шини за допомогою замикання виводу ADDR на цифрові сигнальні виводи або виводи шини живлення. Установка різних адрес I2C призначена для того, щоб при підключенні двох і більше різних пристроїв не відбувалося конфлікту між ними, так як в кращому випадку модулі у яких адреси співпадуть просто не будуть працювати, а в гіршому - робота всіх модулів на шині може стати непередбачуваною. Як виглядає вибір адреси показано на малюнку нижче.

Підключення АЦП ADS1115 до вашої Arduino

Наведена нижче схема ілюструє, яким чином можна виміряти напругу з внутрішнього стабілізатора на 3.3В

Підключіть ADS1115 I2C АЦП до контролера за вищенаведеною схемою. Для цього необхідно всього лише вибрати в списку, що випадає нижче, Вашу плату, вказати порт і натиснути Run on Arduino.

Найсвіжішу бібліотеку з прикладами коду можна завантажити з репозиторію GITHUB. Наступний код є зразком програми що виводить в послідовний порт значення на вході 0 АЦП у вигляді цілого (відносної шкали), і перерахованого в напругу.

Приклад скетчу:

#include "wire.h"

#include "adafruit_ads1015.h"

Adafruit_ADS1115 ads(0x48); //Тут вказуємо адресу пристрою

float Voltage = 0.0;

void setup(void)

{

Serial.begin(9600); //вмикаємо послідовний порт

ads.begin(); //вмикаємо АЦП

}

void loop(void)

{

int16_t adc0; // на виході перетворення АЦП ми отримуємо 16-розрядне знакове ціле

adc0 = ads.readADC_SingleEnded(0);//Вимірюємо напругу

Voltage = (adc0 * 0.1875)/1000; //перераховуємо в звичні вольти

//Виводимо отриману інформацію

Serial.print("AIN0: ");

Serial.print(adc0);

Serial.print("tVoltage: ");

Serial.println(Voltage, 7);

Serial.println();

delay(1000); //Опитування АЦП разів в секунду

}

Даташит
