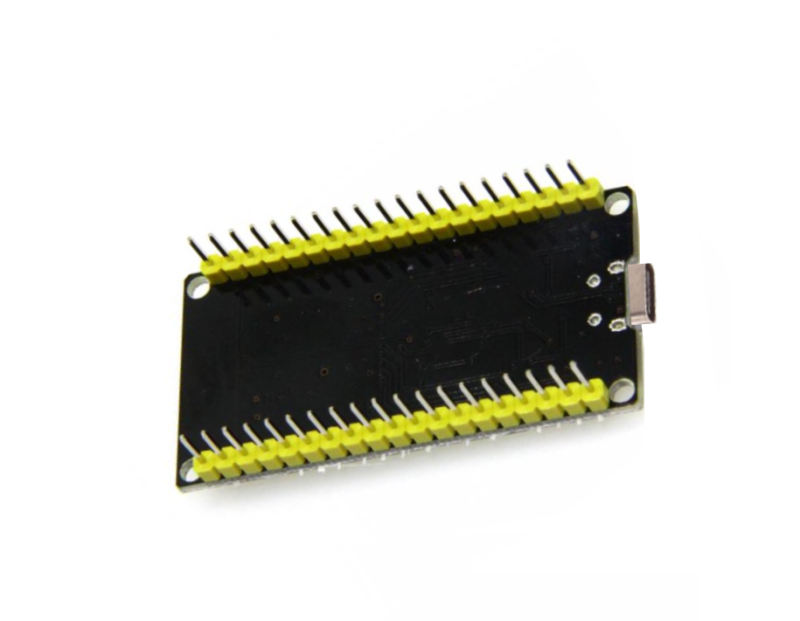

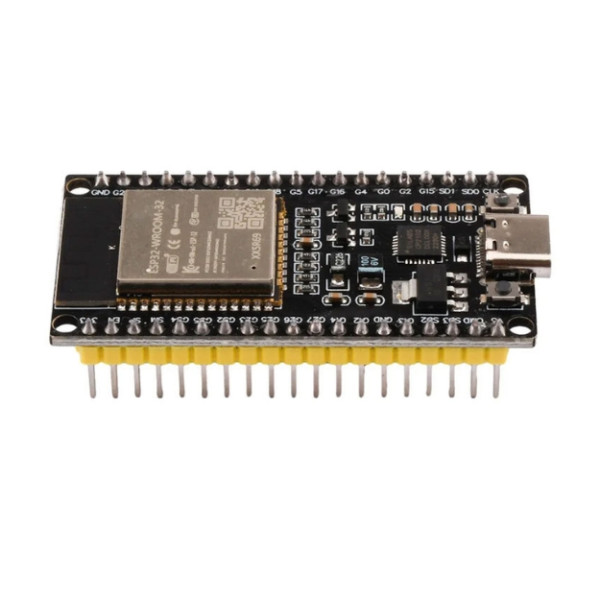

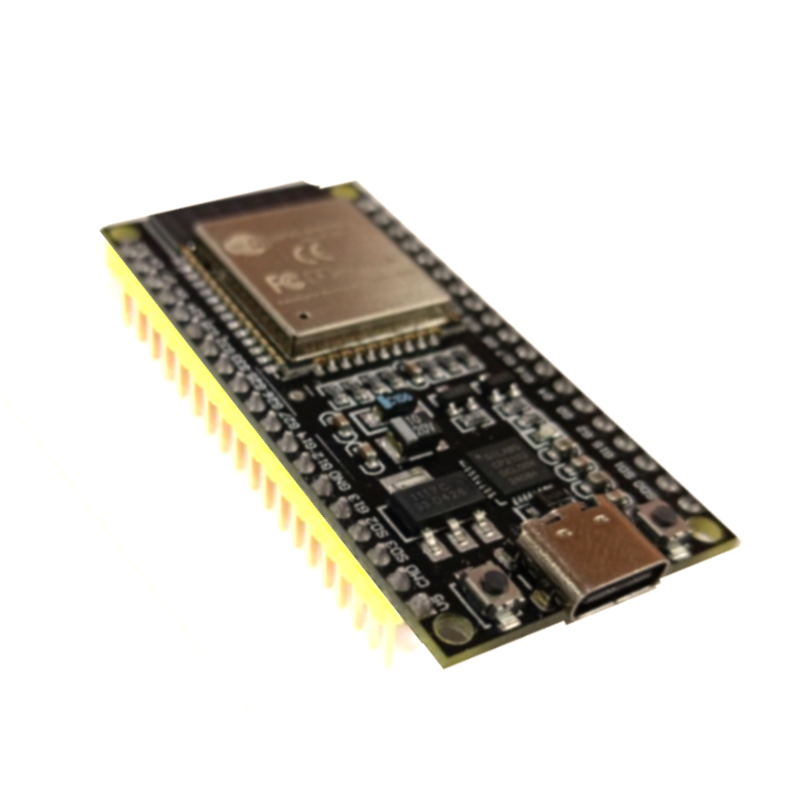

Wi-Fi модуль ESP32 LuaNode32 (38 pin)

Модуль розробника LuaNode32 побудований на мікромодулі ESP-WROOM-32 - новому мініатюрному високопродуктивному чіпі Wi-Fi + BT + BLE від компанії Espressif, призначеному для широкого спектру застосувань, починаючи від мікропотужних мережних датчиків до найскладніших додатків, наприклад, таких як кодування, потокова передача музики та MP3 кодування. На модулі зібрано всю необхідну мінімальну периферію, достатню для швидкого та комфортного старту роботи з ESP-WROOM-32.

ESP-WROOM-32 виконаний на базі популярного двоядерного чіпсету ESP32, зі змінною тактовою частотою від 80 МГц до 240 МГц, можливістю індивідуального керування та живлення. Модуль розроблений для переносної та автономної електроніки та додатків інтернет-речей, виконаний у мініатюрному корпусі 25,5 мм x 18 мм, має на борту Flash пам'ять, кварц 40 МГц та PCB антену, що забезпечує відмінні RF характеристики.

ESP-WROOM-32 має багату периферію, що включає такі інтерфейси як UART, SPI, I²C, I²S, роз'єм для SD карти, інфрачервоний порт, інтерфейс для підключення ємнісної сенсорної панелі. Однією з особливістю модуля є наднизьке споживання і гнучкий вибір режимів, що «сплять», що дозволяють отримати цифри до 20мкА (deep sleep mode). Модуль підтримує весь стек протоколів стандартів WiFi 802.11n та BT4.2, забезпечуючи цей функціонал через інтерфейси SPI/SDIO або I²C/UART.

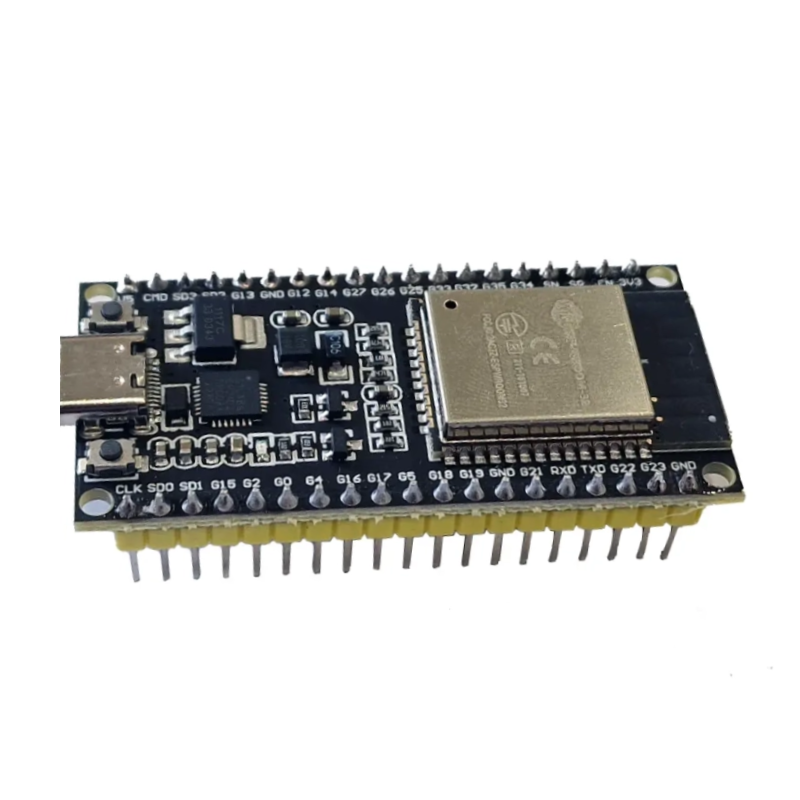

Увага! Контакт GND біля контакту V5 насправді сигнал CMD. Зверніть, будь ласка, на це Вашу увагу.

Відмінні особливості:

• Повна інтеграція мінімальної обв'язки
• Просте програмування модуля через USB
• Підтримка dual mode Bluetooth: "classic" та BLE
• Швидкість Wi-Fi: 802.11 b/g/n до 150 Мбіт/с
• Підтримка режимів Wi-Fi: клієнт, точка доступу, Sniffer, Wi-Fi Direct
• Мінімальна чутливість -98 dBm
• Широкий діапазон робочих температур: -40 °C ... + 125 °C
• Енергоспоживання до 20мкА (deep sleep mode).
• Оновлення ПЗ по бездротовому зв'язку
• Можливість підключення 4 х 16MB зовнішньої QSPI Flash та SRAM

Характеристики:

• USB-UART конвертер: CP2102
• Напруга живлення: 5В
• Максимальний струм стабілізатора напруги: 800мА
• Wi-Fi Стандарти: FCC/CE/IC/TELEC/KCC/SRRC/NCC
• Протоколи: 802.11 b/g/n/d/e/i/k/r (802.11n до 150 Мбіт/с)
• A-MPDU та A-MSDU підтримка та підтримка захисного інтервалу в 0.4 сек.
• Частотний діапазон: ГГц 2.4 ~ 2.5
• Bluetooth протоколи: Bluetooth v4.2 BR/EDR та BLE specification
• Радіо NZIF приймач з чутливістю: -98 dBm
• Передавач: Class-1, class-2 та class-3 AFH
• Аудіо: CVSD та SBC
• Апаратні засоби та інтерфейси: SD, UART, SPI, SDIO, I²C, LED PWM, Motor PWM, I²S, I²C, IR
• GPIO, сенсорний датчик, ADC, DAC, LNA підсилювач
• Датчики на борту: Hall sensor, температурний датчик
• Генератори: кварцовий 26 МГц та 32 кГц
• Живлення мікромодуля: 2.2 ~ 3.6
• Робочий струм, середній: 80 мА
• Робочий струм піковий: 500 мА
• Діапазон робочих температур: -40°C ~ +85°C
• Відстань між контактними пінами: 24.5 мм
• Розміри плати: 27x55 мм
• Програмне забезпечення: Режими Wi-Fi Station/softAP/SoftAP+station/P2P
• Захист: WPA/WPA2/WPA2-Enterprise/WPS
• Шифрування: AES/RSA/ECC/SHA
• Оновлення ПЗ: UART Download / OTA (по мережі) / download and write firmware via host
• Розробка програм: Cloud Server Development/SDK for custom firmware development
• Мережеві протоколи: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
• Налаштування користувача: AT instruction set, cloud server, Android/iOS App
