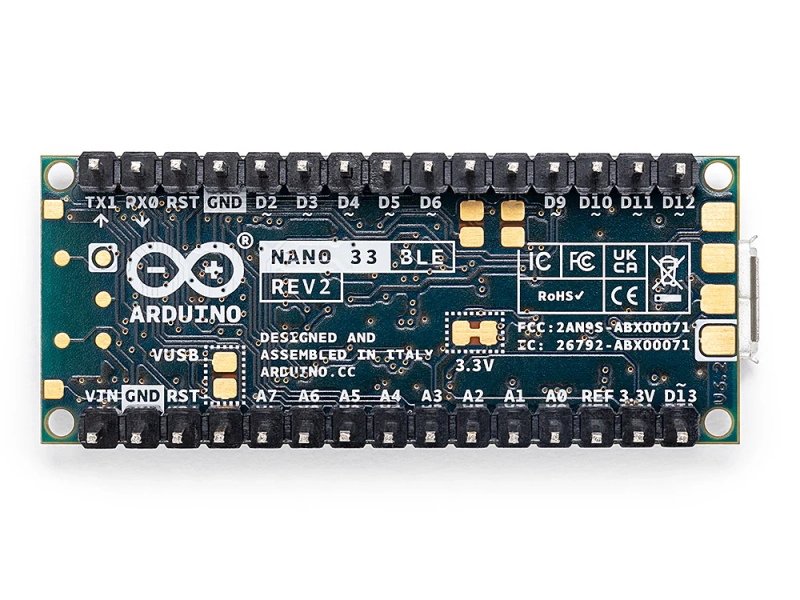

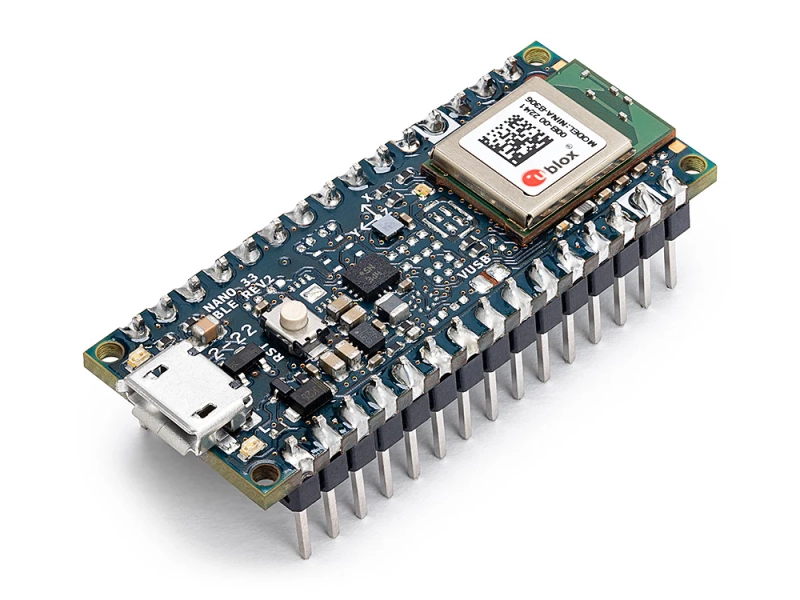

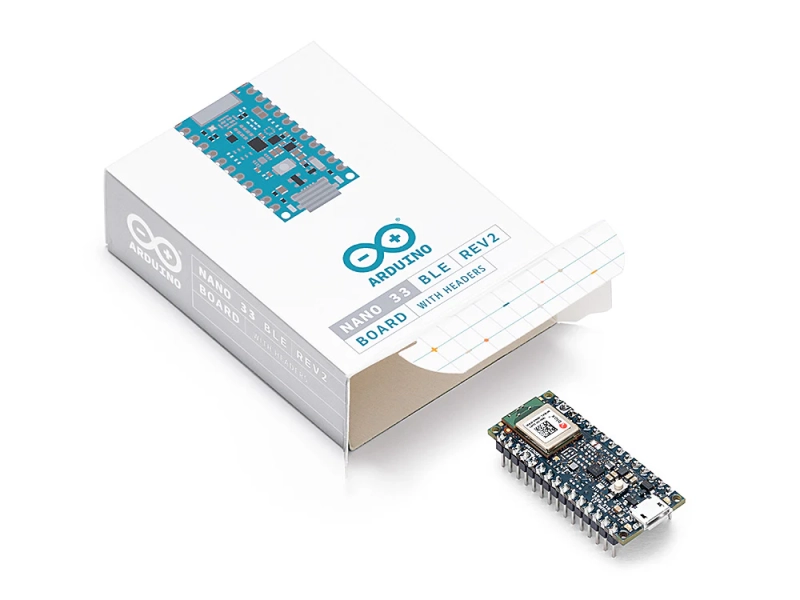

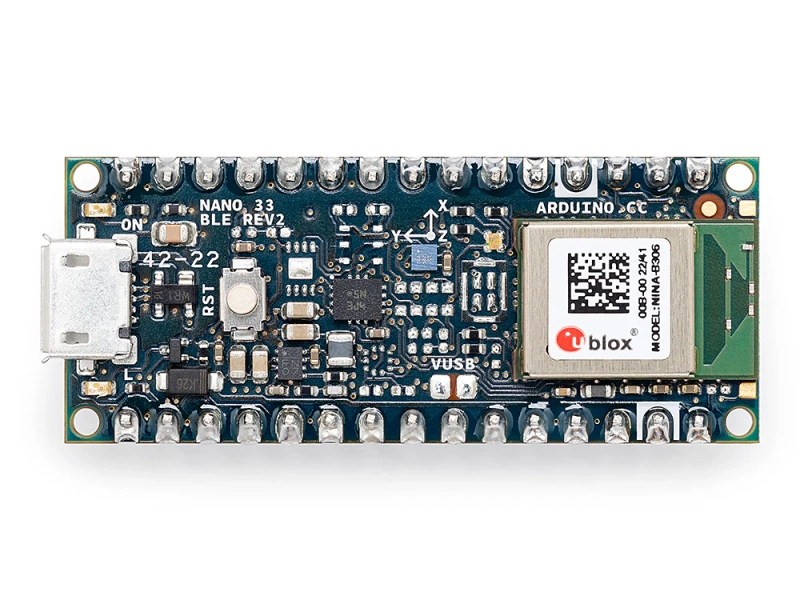

Arduino Nano 33 BLE Rev2 з розпаяними конекторами

Arduino Nano 33 BLE Rev2 знаходиться на передньому краї інновацій, використовуючи передові можливості мікроконтролера nRF52840. Цей 32-бітовий процесор Arm® Cortex®-M4, який працює на вражаючій частоті 64 МГц, дає розробникам можливість реалізовувати широкий спектр проектів. Додаткова сумісність із MicroPython підвищує гнучкість плати, роблячи її доступною для ширшої спільноти розробників. Відмінною особливістю цієї плати розробки є її можливості інтерфейсу Bluetooth Low Energy (Bluetooth LE), що дозволяє легко взаємодіяти з іншими пристроями з підтримкою Bluetooth LE. Це відкриває цілий світ можливостей для творців, дозволяючи їм безперешкодно обмінюватись даними та інтегрувати свої проекти з широким спектром підключених технологій.

Код виробника: ABX00072

Розроблений з урахуванням універсальності, Nano 33 BLE Rev2 оснащений вбудованим 9-осьовим інерційним вимірювальним блоком (IMU). Цей IMU – це гра-революція, що пропонує точні виміри становища, напряму та прискорення. Незалежно від того, чи розробляєте ви пристрої або пристрої, що вимагають відстеження руху в реальному часі, вбудований IMU забезпечує неперевершену точність і надійність.

По суті, Nano 33 BLE Rev2 забезпечує ідеальний баланс між розміром і функціями, що робить його кращим вибором для створення пристроїв, що легко підключаються до вашого смартфону. Незалежно від того, чи ви є досвідченим розробником або любителем, що вирушає в нову пригоду в галузі підключених технологій, ця плата розробки відкриває світ можливостей для інновацій та творчості. Підніміть свої проекти на новий рівень за допомогою потужності та гнучкості Nano 33 BLE Rev2.

У чому різниця між Rev1 та Rev2?

• У конструкцію датчиків, компонентів та друкованої плати були внесені деякі зміни для покращення контролера:
• Заміна IMU від LSM9DS1 (9-осьового) на комбінацію з двох IMU (BMI270 - 6-осьовий IMU та BMM150 - 3-осьовий IMU).
• Заміна перетворювачів живлення MPM3610 на MP2322.
• Додавання перемички для паяння VUSB на верхню сторону плати.
• Нова контрольна точка для USB, SWDIO та SWCLK.

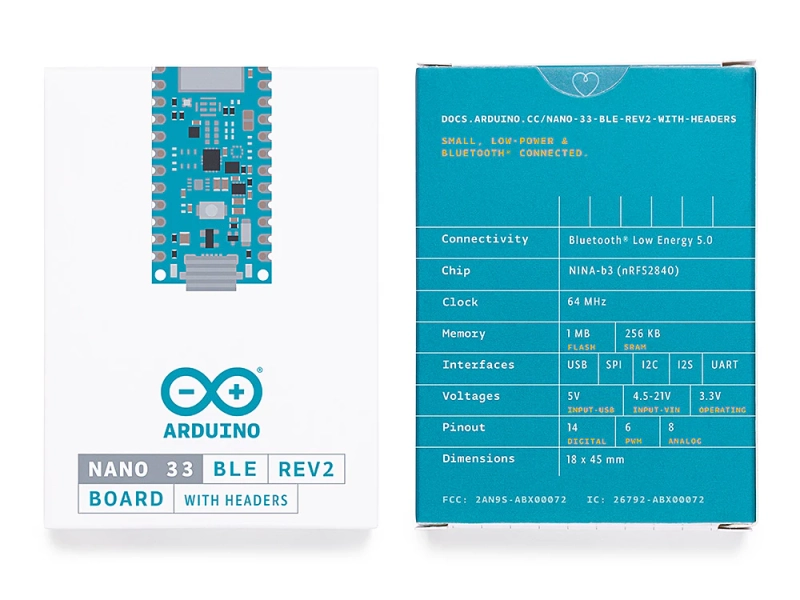

Характеристики:

• Мікроконтролер: nRF52840
• USB-роз'єм: Мікро-USB
• Контакти контролера:
  • Вбудований світлодіод: 13
  • Цифрові контакти вводу/виводу: 14
  • Аналогові вхідні контакти: 8
  • Контакти ШИМ: Усі цифрові контакти (4 одночасно)
  • Зовнішні переривання: Усі цифрові піни
• Зв'язок: Bluetooth® u-blox® NINA-B306
• Датчики: IMU BMI270 (3-осьовий акселерометр + 3-осьовий гіроскоп) + BMM150 (3-осьовий магнітометр)
• Комунікація:
  • UART: Прийом/передача
  • I2C А4 (SDA), А5 (SCL)
  • SPI D11(COPI), D12(CIPO), D13(SCK). Використовуйте будь-який GPIO для вибору чіпа (CS)
• Живлення:
  • Напруга введення/виведення 3.3 В
  • Вхідна напруга (номінальна) 5В - 18В
  • Постійний струм на контакт введення/виводу: 10 мА
• Тактова частота процесора nRF52840: 64 МГц
• Пам'ять nRF52840:
  • 256 КБ SRAM
  • 1 МБ флеш-пам'яті
• Розміри:
  • Маса 5 гр.
  • Ширина 18 мм
  • Довжина 45 мм
