Плата розробника RP2350 з сенсорним дисплеєм 2.0" 240×320, IMU та камерою

Плата розробника мікроконтролера RP2350 з 2-дюймовим IPS 240×320 дисплеєм з сенсорною ємнісною панеллю. Також плата оснащена вбудованим інтерфейсом для камери OV5640, слотом для карти TF, менеджером заряду літієвої батареї, 6-осьовим датчиком (3-осьовий акселерометр і 3-осьовий гіроскоп) і т.д. д.. Плата призначена для прототипування та створення готових пристроїв на мікроконтролері RP2350.

Код виробника: 30718, RP2350-Touch-LCD-2-C

Ключові особливості:

• Мікроконтролер RP2350, розроблений Raspberry Pi у Великій Британії
• Використовує унікальну двоядерну та двоархітектурну конструкцію: двоядерний процесор Arm Cortex-M33 та двоядерний процесор Hazard3 RISC-V, гнучка тактова частота до 150 МГц
• 520 КБ SRAM та 16 МБ вбудованої флеш-пам'яті
• Роз'єм Type-C, що покращує сумісність пристроїв, простий у використанні
• Вбудований 2-дюймовий ємнісний сенсорний дисплей, роздільна здатність 240 × 320, 262 тис. кольорів
• Вбудований інтерфейс камери, сумісний з основними камерами, такими як OV2640 та OV5640, для отримання зображень та відео
• Роз'єм для заряджання/розряджання літієвих акумуляторів, підходить для мобільних пристроїв
• USB 1.1 з підтримкою пристроїв та хостів
• Режими сну та бездіяльності з низьким енергоспоживанням
• Програмування методом перетягування з використанням пристрою через USB
• Адаптація 22 × контактів GPIO для гнучкої конфігурації функцій контактів
• 2 × SPI, 2 × I2C, 2 × UART, 2 × 12-бітових АЦП, 14 × керованих каналів ШІМ
• Точний годинник і таймер на чіпі
• Датчик температури
• 12 × Програмованих кінцевих автоматів вводу-виводу (PIO) для підтримки користувацьких периферійних пристроїв

Підтримує OV2640/0V5640 та інші популярні камери:

Опціонально для модуля камери OV5640 5MP підходить для захоплення зображень, відеоспостереження та інших застосувань.

Двоядерний, двоархітектурний:

Унікальна двоядерна та двоархітектурна можливість RP2350 дозволяє користувачам вибирати між парою стандартних ядер Arm Cortex-M33 та парою відкритих апаратних ядер Hazard3, надаючи розробникам можливість експериментувати з архітектурою RISC-V у стабільному, добре підтримуваному середовищі.

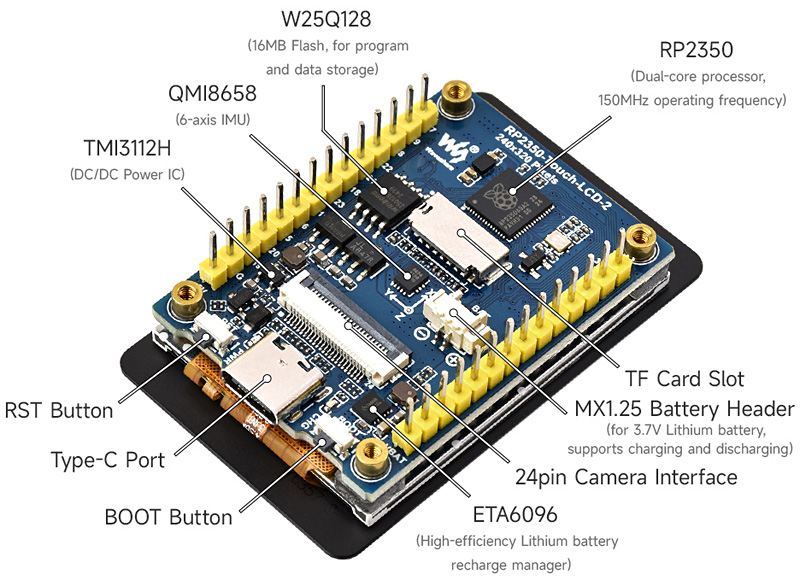

Розміщення та призначення компонентів плати:

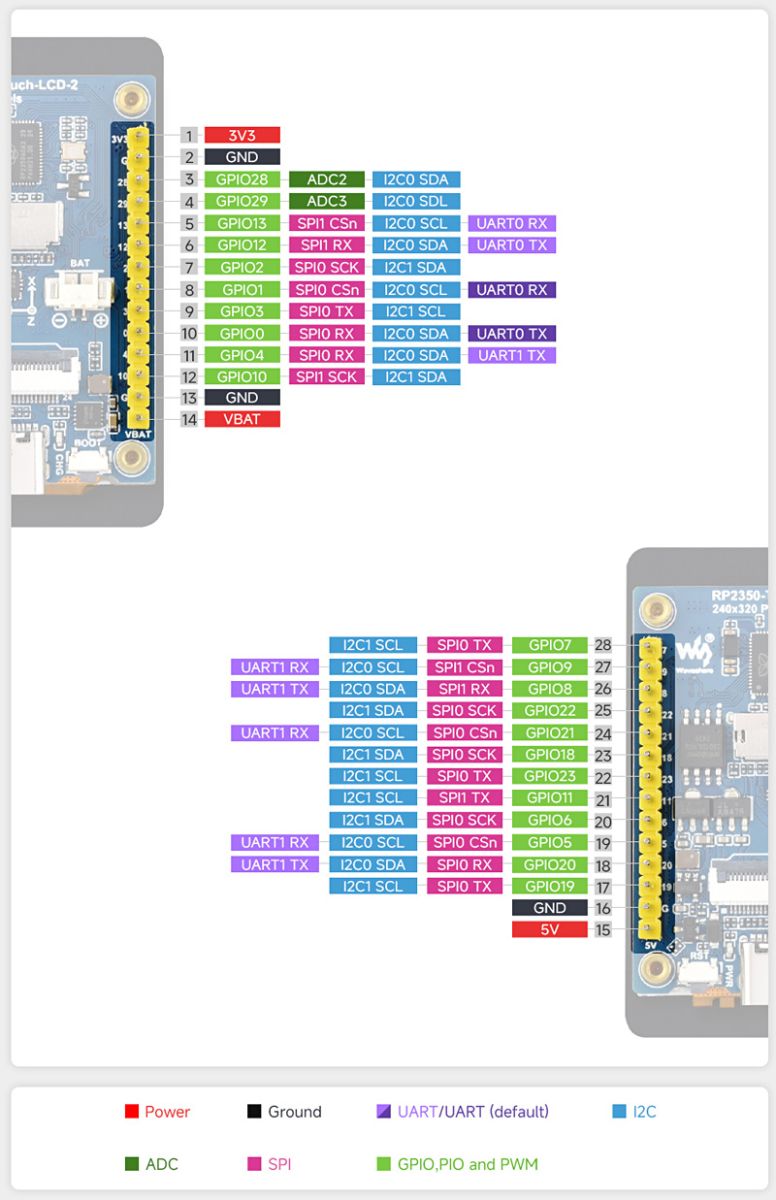

Призначення висновків контролера:

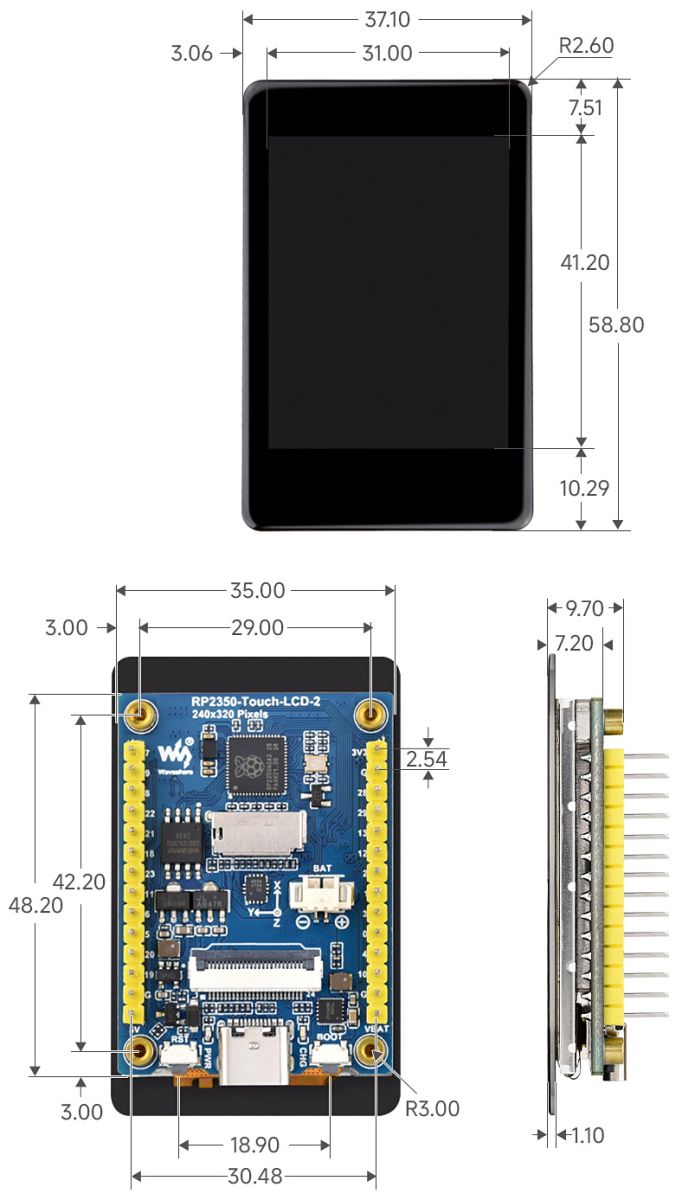

Габаритні розміри:

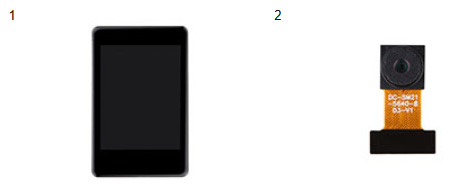

Комплектація:

1. RP2350-Touch-LCD-2 x 1
2. Камера OV5640 x 1

Посилання:

• Wiki
