Радіоконструктор Вогонь що біжить

код: ASC392

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

39 грн

Оптові ціни:
від 2 шт.	36 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки
Задати питання

Популярний навчальний проект для тих, хто вчиться паяти. Набір для самостійного паяння (DIY-кіт), призначений для збирання схеми "біжучі вогні"

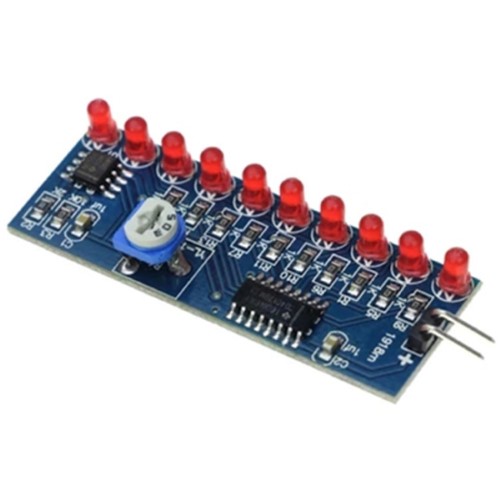

Принцип роботи зібраного пристрою:

Мікросхема NE555 генерує безперервну послідовність електричних імпульсів.
Швидкість (частоту) цих імпульсів можна регулювати, обертаючи синій потенціометр.
Імпульси надходять на вхід мікросхеми CD4017 (лічильника).
З кожним новим імпульсом CD4017 активує наступний зі своїх 10 виходів, по черзі вмикаючи підключені до них світлодіоди.

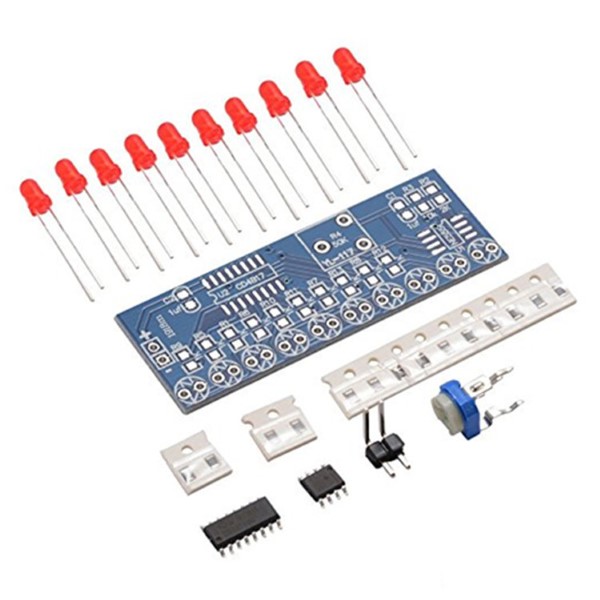

Основні компоненти набору:

Друкована плата (PCB): 1 шт, з нанесеним маркуванням для полегшення монтажу компонентів.
- Світлодіоди (LED): 10 шт., червоного кольору. Це "вогники", які будуть послідовно вмикатися.
- Мікросхема (IC) : 1 шт., 16-контактна, CD4017 – десятковий лічильник/дешифратор, який відповідає за послідовне вмикання світлодіодів.

  Мікросхема (IC) : 1 шт., 8-контактна. , NE555 – інтегральний таймер, який використовується тут як генератор імпульсів (задає "такт" або швидкість перемикання).

  Резистори: Стрічка з постійними резисторами. Вони потрібні для обмеження струму для світлодіодів та для схеми таймера NE555.

  Підлаштовувальний резистор (Потенціометр): 1 шт. Він використовується для регулювання швидкості миготіння світлодіодів.

  Транзистори: 3 шт. Вони використовуються у схемі генератора або для керування світлодіодами.

  В результаті створюється візуальний ефект вогника, що "біжить" по колу або в один бік
