DIY-консоль LILKA на базі ESP32-S3-WROOM-1U-N16R8 (К372)

код: ASC393

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

788 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки
Задати питання

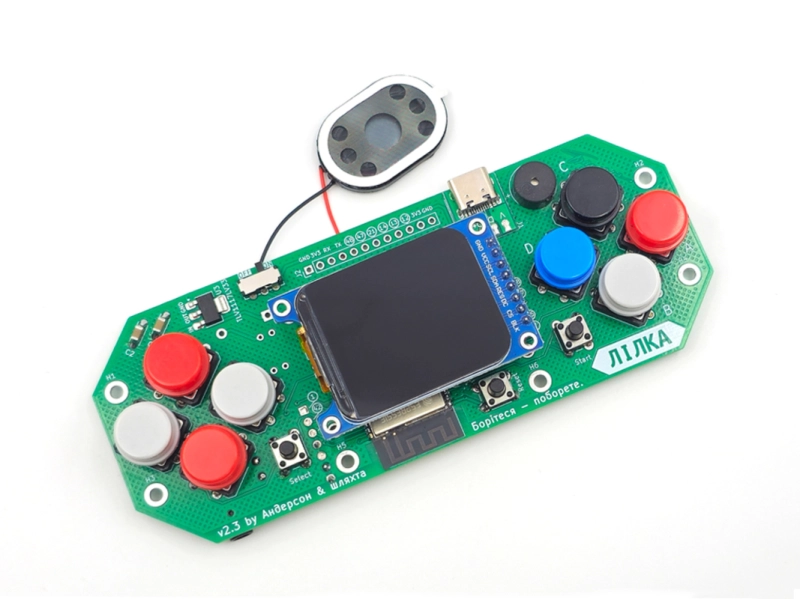

Лілка — це відкрита DIY‑консоль/плата розробника на базі модуля ESP32‑S3‑WROOM‑1‑N16R8 з IPS‑дисплеєм 1.69" (240×280, ST7789), microSD, аудіо через I2S‑ЦАП (MAX98357A), набором керувальних кнопок та 12‑контактним роз’ємом розширення (GPIO). Живлення від USB‑C або LiPo‑акумулятора (через модуль TP4056). Цей DIY набір дозволяє ознайомитися з ESP32 та основами програмування мікроконтролерів.

Повна документація розробника знаходиться по цьому посиланню.

Сценарії використання:

Грати в ігри NES (Dendy)
Можливо створити свої додатки
Можливість підключення датчиків/модулів через GPIO, I2C, SPI, UART
Навчальні проєкти з Wi‑Fi/BLE
Підтримка Lua для легкого створення власних ігор та програм

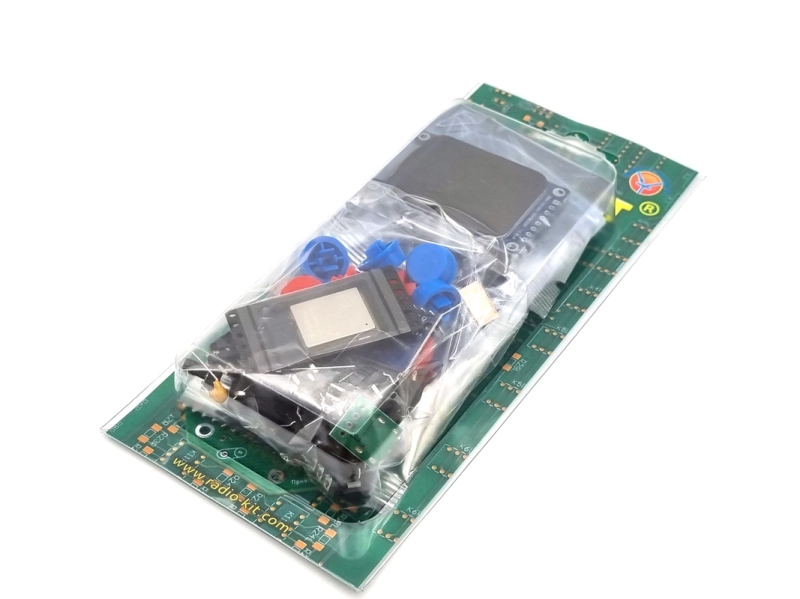

Комплектація:

LCD графічний дисплей TFT 1.7" 240x280 ST7789 SPI
WIFI для ESP32-S3-WROOM-1U-N16R8 Модуль
Динамік прямокутний пластмасовий 20х30мм 8 Ом 1Вт
Діод Шоттки 1N5819
Випромінювач без генератора 9.0мм x 5.5мм 3V MT-09x5.5
Конденсатор керамічний багатошаровий 1 мкФ,Y5V,+80-20%,50В, 0805
Макетна плата перехідник Mini, Micro, TF Card на DIP роз'єм (6 pin крок 2.54)
Макетна плата перехідник USB, Type-C на DIP (4 отвори крок 2.54)
Мікроперемикач повзунковий 2 положення MSS-2245
Мікросхема 1117-33(AMS1117-3.3) SOT223
Плата зарядки Li-Ion акумуляторів USBmicro на TP4056 FC-75 з захистом DW01 Модуль
Роз'єм аудіо гніздо 3.5мм 6pin smd на плату PJ3013D
Резистор (+/-5%) 0,25Вт 10 кОм
Резистор (+/-5%) 0,25Вт 33 кОм
Резистор (+/-5%) 0,25Вт 100 кОм
Тактова кнопка 12х12x7.3мм, 4pin, шток=3.8мм
Тактова кнопка 4pin 6х6x 8.0мм, шток=4.5мм
Транзистор польовий IRLML6401TR
ПНЧ 1х 3Вт на MAX98357 Модуль

Після складання консолі Lilka можна перейти до етапу програмування.

Якщо ви хочете перетворити плату у повноцінний кишеньковий пристрій, ви можете самостійно надрукувати або замовити друк корпусу по 3D моделі:

Ці посилання на моделі корпусів та компонентів до них, які розроблені учасниками спільноти. Ви можете безкоштовно використовувати та модифікувати їх для своїх потреб, але пам’ятайте про правила ліцензування!

Поставити запитання щодо того чи іншого корпусу можна на Discord-каналі спільноти.
