119 грн
в наявності
Опис
Відгуки (4)
Задати питання

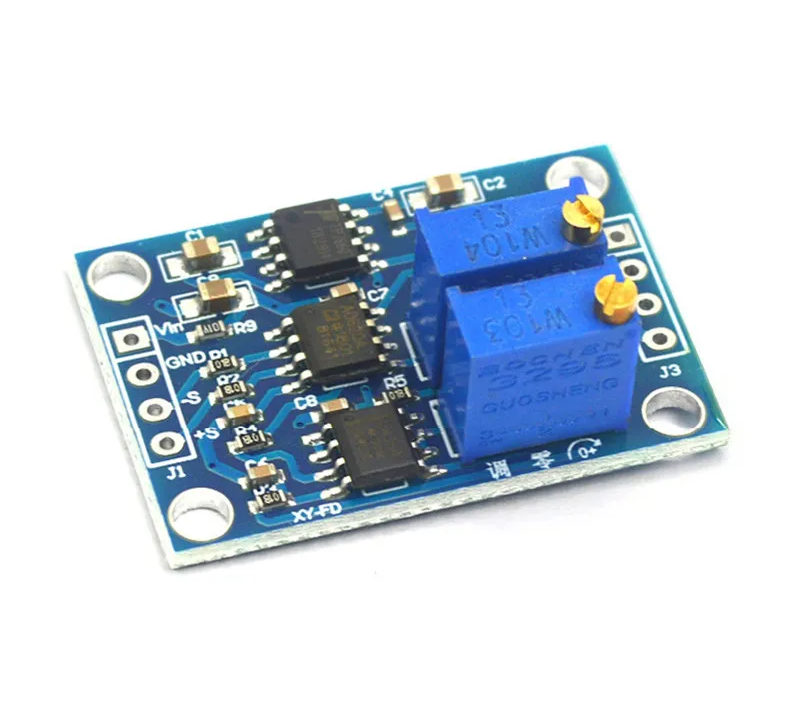

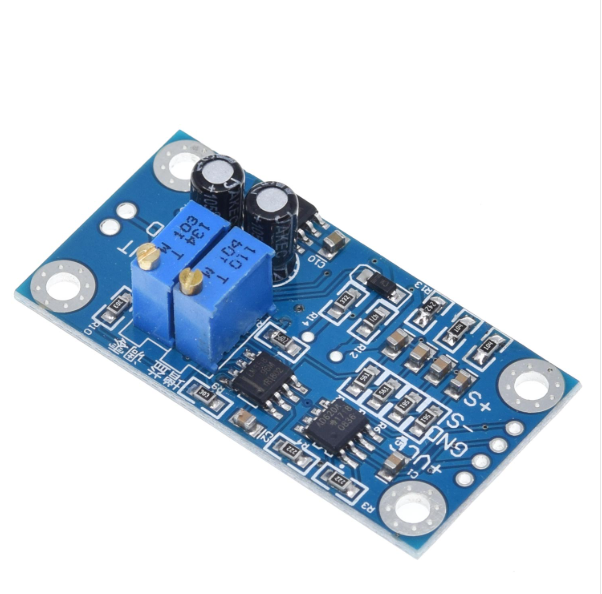

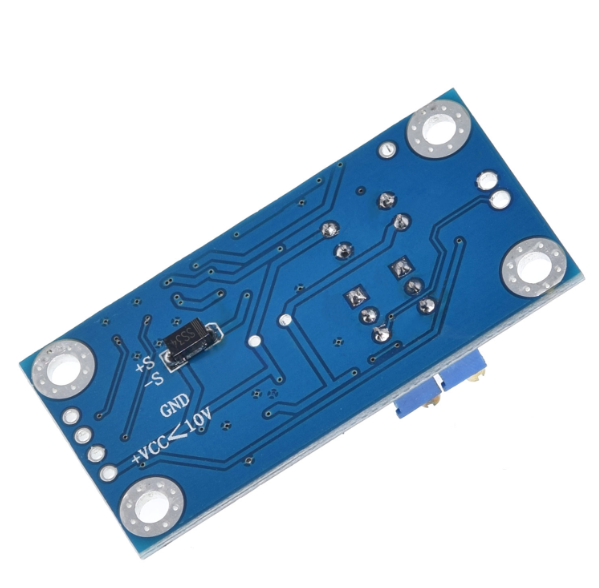

Високоточний підсилювач напруги мкВ/мВ на малосигнальному інструментальному підсилювачі AD620. Як основний підсилювач використовується мікросхема AD620, що дозволяє посилювати напругу в мкВ і мВ діапазонах. Коефіцієнт посилення від 1.5 до 10000, що регулюється. Висока точність, низьке усунення, покращена лінійність. Регульований нуль для підвищення точності. Може використовуватися для посилення сигналів змінного та постійного струму. Для використання модуля необхідні певні знання в галузі електроніки.
Особливості:
Широкий діапазон напруги живлення, підсилювач AD620 у цьому виробі здатний посилювати мікровольти та мілівольти, в порівнянні з точністю посилення LM358, має кращу лінійність, а максимальний діапазон вихідної напруги становить ± 10 В.
Діапазон збільшення, збільшення до 1000 разів, регулювання здійснюється лише за допомогою потенціометра.
Регулювання нуля здійснюється за допомогою потенціометра, що підвищує точність та виключає дрейф нуля, задовольняючи потреби замовника.
Вихідна напруга негативна. У модулі використовується мікросхема 7660A, що видає негативну напругу (-Vin), що дозволяє замовнику підключати інші навантаження з подвійним живленням.
Мініатюрний розмір, рівномірно розподілений навколо чотирьох отворів діаметром 3 мм, з обох боків отвору для контактів стандартного кроку 2.54 мм.
Характеристики:
Напруга живлення: від 3 до 12 В постійного струму.
Посилення: від 1.5 до 1000
Вхідна напруга сигналу: від 100 мкВ до 300 мВ
Діапазон вихідного сигналу: ± (Vin-2V)
Вихідна негативна напруга: вище -Vin. Через проблему з опором вихідного сигналу мікросхеми негативної напруги фактична вихідна напруга вище -Vin, що більше потужність навантаження, то більше вписувалося падіння негативного напруги.
Зміщення напруги: 50 мкВ.
Вхідний струм усунення: 1,0 нА (макс.).
Коефіцієнт придушення синфазного сигналу: 100 дБ
Дрейф напруги усунення: 0,6 мкВ/°C (максимум).
Стабільність: максимум 2 мкВ/місяць.
Вага: 4 г
У комплект поставки входять:
1* Підсилювач напруги, передавач
Відгуки покупців про Модуль усилителя микровольтного напряжения AD620
Максим (13.04.2026)
Заказал один. Китайцы, конечно, в своём репертуаре.
На "входном" J1 два контакта питания - Vin и Gnd и два - для диф. входного сигнала S- и S-
На выходном J2 кроме сигнального Vout две земли Gnd и выход отрицательного напряжения -Vout c инвертора.
"Основное блюдо" AD620А усилитель хоть и далеко не новый, но вполне себе инструментальный.
В плюсах небольшое напряжение смещения nom30...max150 uV, с возможностью его подстройки и обещанная приличная малый шум, и линейность с возможностью регулировки усиления в широких пределах.
В минусах не особая быстрота, если, по сегодняшним меркам не сказать некоторая тормознутость - 1МГц(-3dB) при G=1 превращается в 12кГц(-3dB) при G=1000. Впрочем, заметьте, что тут нормировка по спаду для малого сигнала всего в 3дб. Ну и размах выходного сигнала -Vs+1.1V....+Vs-1.2V для 3.3-вольтовой техники несколько обескураживает. Хотя для перегона с микровольтов в милливольты пойдёт.
Усиление регулируется внешним резистором по формуле
Gain = 1+ 49.4k/Rgain
Всё бы ничего, но, видимо для обеспечения того самого "усиления от 1.5", китайцы впендюрили в качестве него подстроечник на 100(прописью: СТО) килоом.
... и теперь попробуйте для всяких вкусных усилений в x1000 установить на нём сопротивление в 49.49 Ом, ага.
Впрочем, рядом есть пару контактных площадок для SMD-шки, так что при умении туда можно впаять подходящий, а подстроечник оставить для тонкой подстройки. Или вообще выпаять нафиг.
Для возможности работы с околонулевыми сигналами в схему добавлен инвертор напряжения на HT7660, так что питание усилителей тут не 0 и Vin, а -Vin и +Vin.
Это расширило диапазон и добавило радость получить на входе ардуинки _минусовый_ сигнал.
Дополнительная схемная тонкость - китайцы отключили внутренний стабилизатор чипа, подключив вход LV к земле.
В Холтековском даташите так рекомендуется делать "для низкого напряжения питания", чтоб чип стабильнее работал. При этом, что есть "низкое напряжение" нигде не проясняется. А у фирменного интерсиловского аналога ICL7660, с которого возможно и драли (и который работает от +1.5, а не от +3) написано, что "низкое напряжение" - это ниже 3.5V(!)... и что отключение регулятора при высоком черевато "device latchup"(!). У Холтека про это ничего, только бурчат про "this can reduce the current consumption of the RC oscillator" при включении регулятора.
... и, чтоб жизнь мёдом не была, китайцы запихивают довольно точный сигнал с выхода AD-шки в повторитель на кондовой LM358! У которой даташитное входное смещение 2..7 МИЛЛИвольт.
И уж только с выхода этого повторпортителя сигнал выдаётся на Vout.
... так как у LM-ки внутри усилителей два, второй, чтоб добро не пропадало, использован для повторения напряжения смещения задаваемого вторым подстроечником.
Что ещё... кое-где по плате раскиданы "ограничительные" резисторы, все строго с одной маркировкой "810", и при этом у меня поголовно звонятся на 990 Ом.
Схемотехника так себе, стиль "гоняем сигнал по плате, чтоб детальки строем стояли", пайка терпимая, хотя от флюса никто не отмывал, и зазубрины на краях платы не ровнял.
На поиграться пойдёт, хотя 120 гривен...
Для чего-то серьёзного... я б LM-ку сразу выпаял нафиг.
