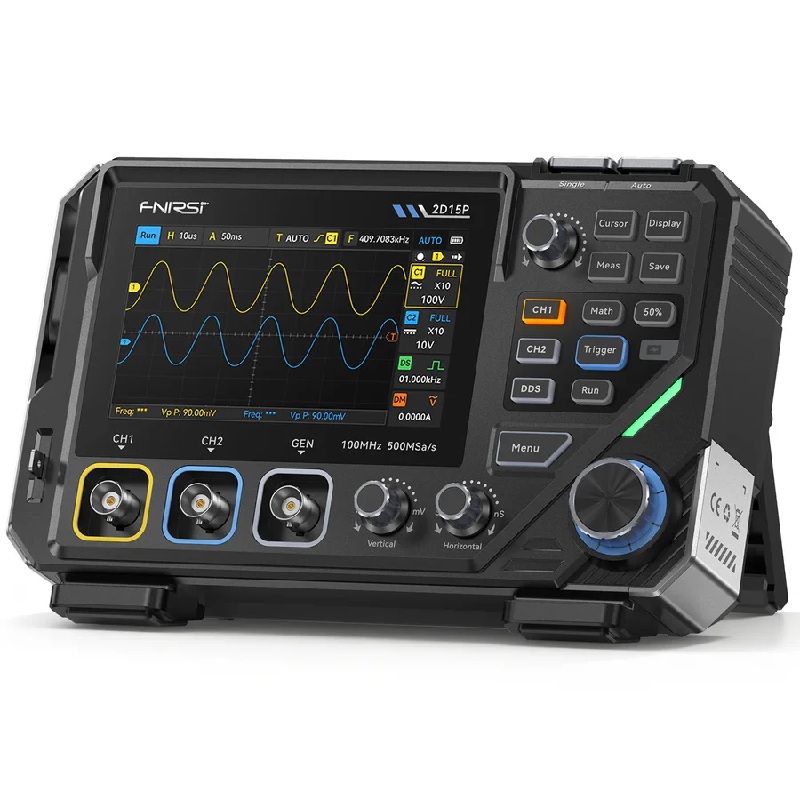

FNIRSI® 2D15P Настільний 2-канальний люмінесцентний осцилограф-мультиметр 3-в-1

Універсальний прилад FNIRSI 2D15P поєднує фізичні кнопки і 4.3-дюймовий ємнісний сенсорний екран. Він забезпечує частоту дискретизації 500 Мвиб/с, смугу пропускання одного каналу 100 МГц (двоканальний режим 50 МГц) та глибину пам'яті від 10 000 до 1 Мб. У числі функцій: 128-рівневе відображення відтінків сірого, захоплення сигналів зі швидкістю 1200 кадрів в секунду, математичні функції, 18 автоматичних вимірювань, генератор сигналів 10 МГц і мультиметр з точністю вимірювання 19999 відліків (True RMS), що підтримує перевірку напруги, тока ланцюги.

Код виробника: 2D15P

Основні параметри:

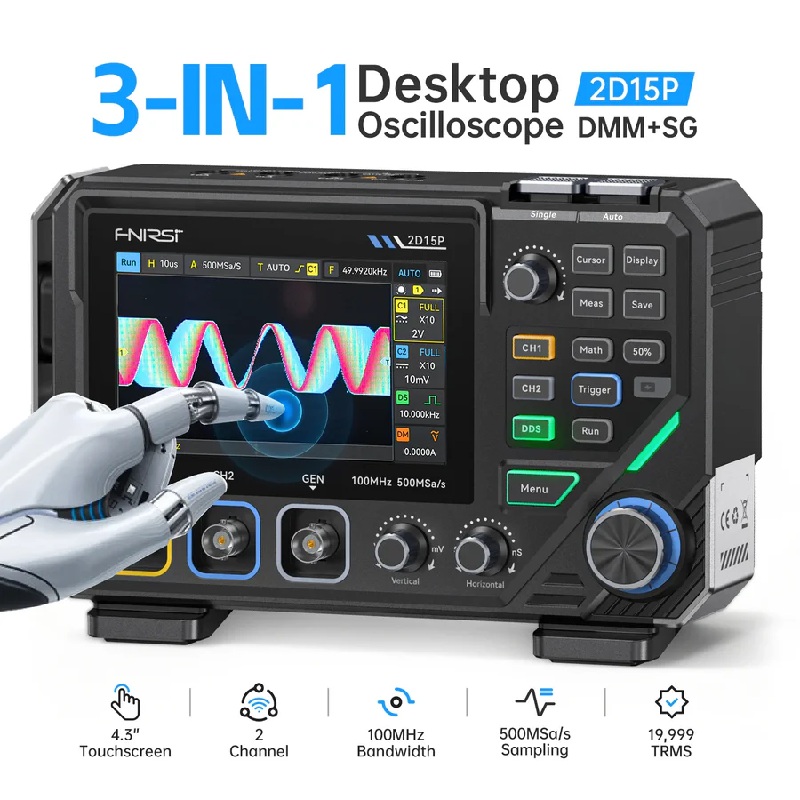

• 3-в-1: Осцилограф · Мультиметр · Генератор сигналів

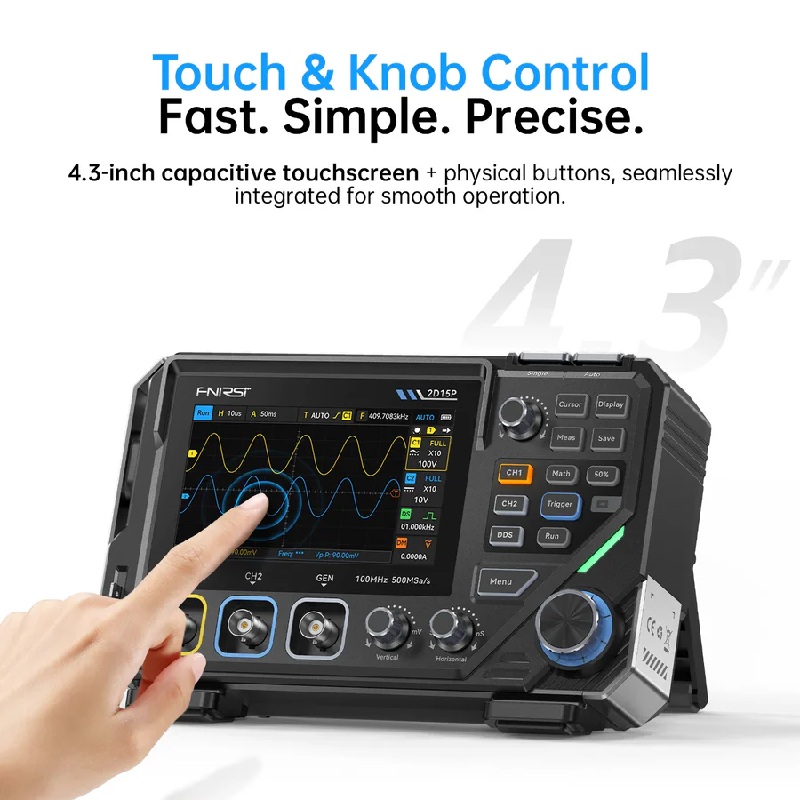

• 4.3-дюймовий IPS-сенсорний екран + фізичні клавіші
• Смуга пропускання 100 МГц ·
• Частота дискретизації 500 Мвиб/с
• 128-рівнева шкала сірого та відображення колірної температури
• Частота захоплення осцилограм приблизно 1200 кадрів на секунду
• Нескінченне збереження стану, режим XY
• Підтримка математичних функцій для аналізу реального часу
• 19999-канальний мультиметр із вимірюванням справжнього середньоквадратичного значення
• Акумулятор 5000 мАг
• Заряджання через роз'єм USB Type-C

Основні характеристики:

• Двоканальний вхід – одноканальний режим 100 МГц/двоканальний режим 50 МГц.
• Вибирається глибина пам'яті - 10 К/100 К/1 М для гнучкого збору даних.

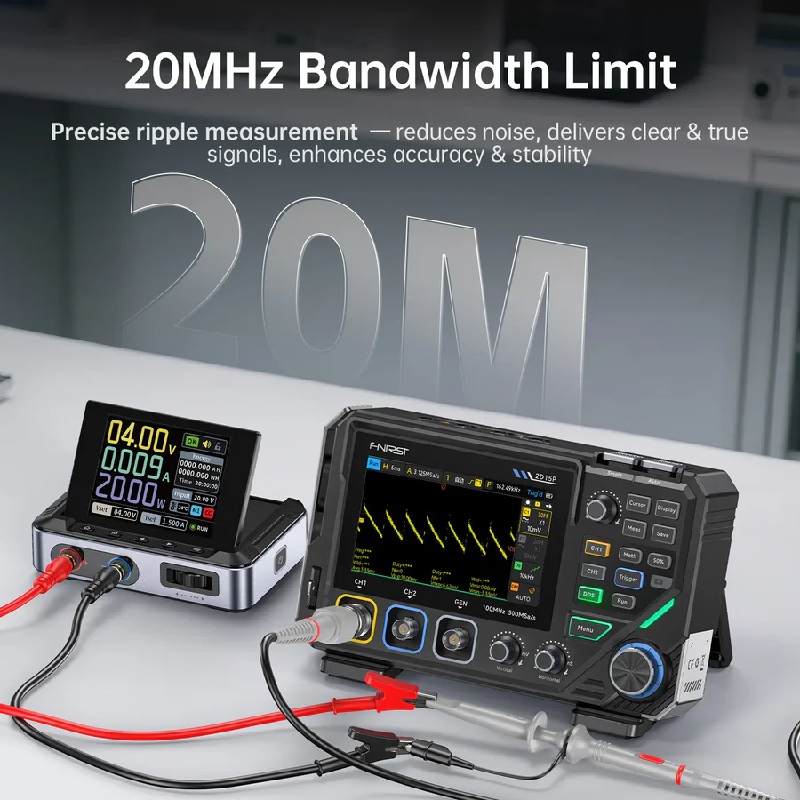

• Обмеження смуги пропускання 20 МГц - знижує рівень шуму для точного вимірювання пульсацій та прецизійного тестування.

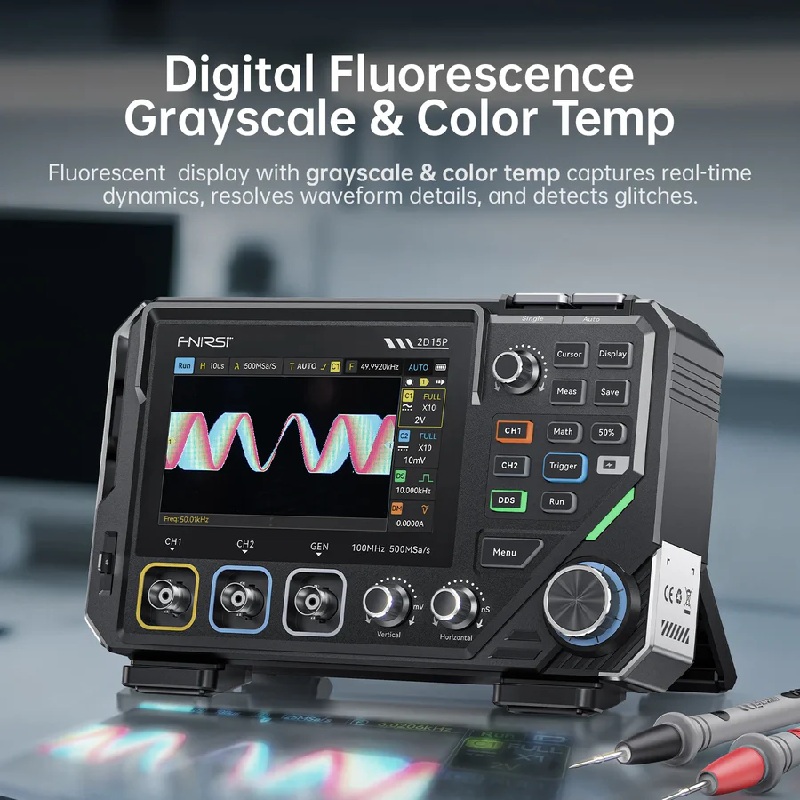

• Візуалізація у відтінках сірого та колірної температури - виявляє стійкість форми хвилі та динаміку сигналу.
• Математичні операції (додавання, віднімання, множення, розподіл тощо. буд.) - Обчислення сигналів у часі.
• Режим XY та нескінченна інерція - візуалізація фазових співвідношень та накладання хвильових форм.

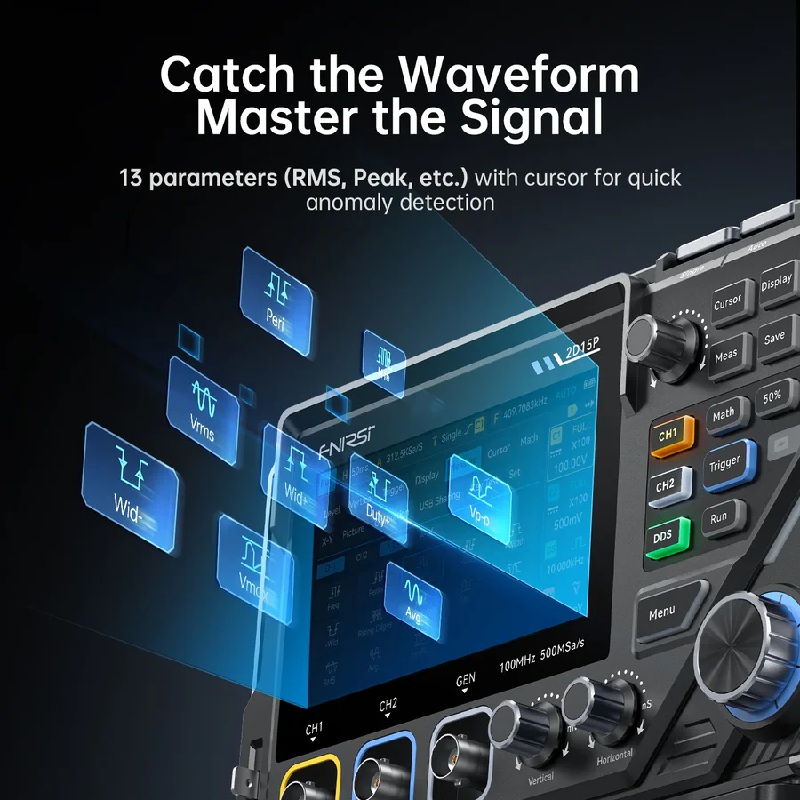

• Функція курсору та 13 автоматичних вимірювань – швидкий та зрозумілий аналіз параметрів.
• Автоматичний / Звичайний / Режим одноразового запуску – Гнучке захоплення сигналу для будь-яких завдань тестування.
• Генератор сигналів DDS 10 МГц – видає до 11 поширених форм сигналів з регульованою амплітудою та коефіцієнтом заповнення.

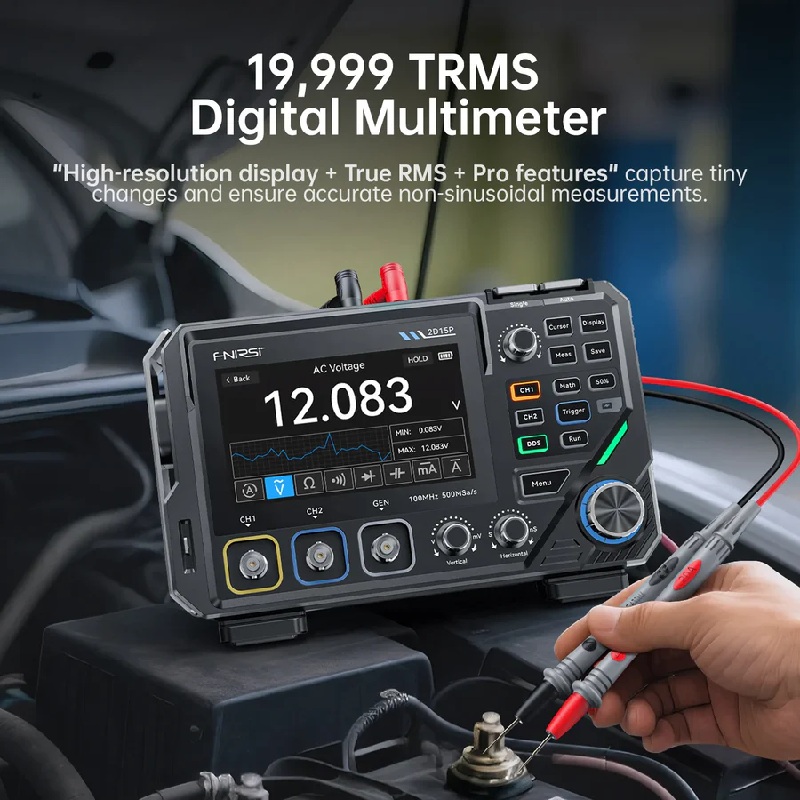

• Мультиметр із виміром істинного середньоквадратичного значення (19 999 відліків) - підтримує вимірювання напруги/ампера (змінного/постійного струму), опору, ємності, діодів та перевірку цілісності ланцюга.

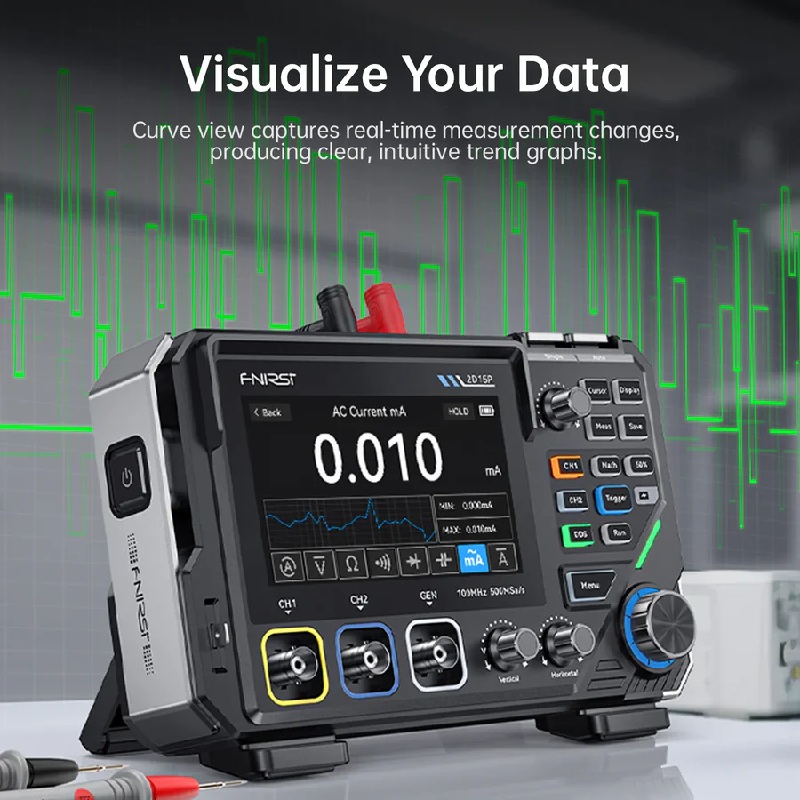

• Функція відображення кривих – показує графіки трендів у реальному часі для візуального відстеження сигналів.
• Архітектура FPGA + MCU + ADC - забезпечує високошвидкісну обробку сигналів та стабільну роботу.

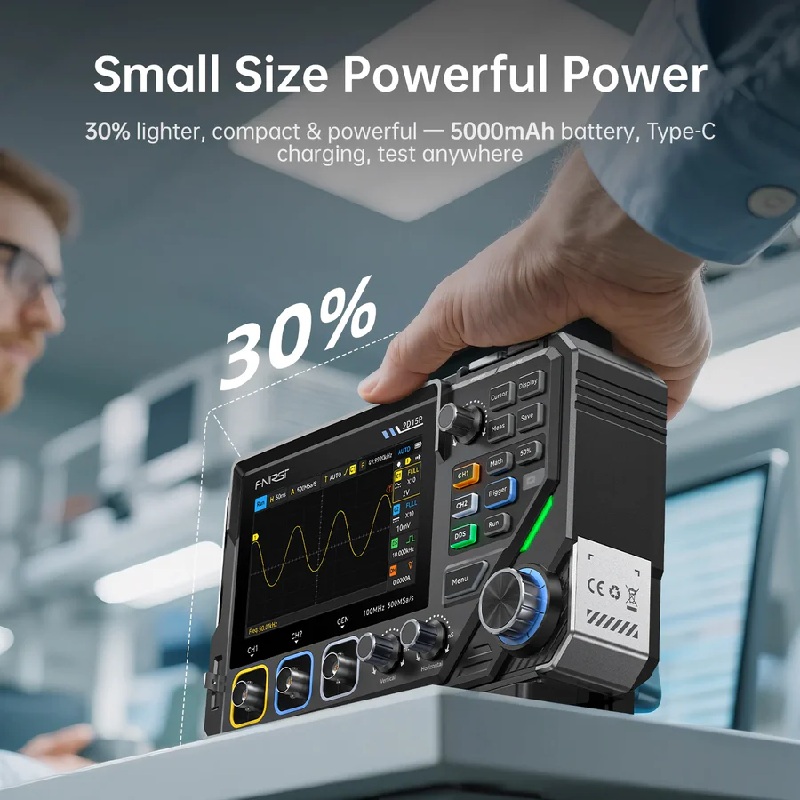

• Компактний та легкий дизайн – корпус на 30% легший, а батарея ємністю 5000 мАг потужніша.
• Функція збереження та експорту хвильових форм - збереження та передача даних хвильової форми для подальшого аналізу.
• Інтерфейс зарядки Type-C - зручне, швидке та універсальне підключення до джерела живлення.

Характеристики:

• Кількість каналів вимірювання: Двоканальний
• Частота дискретизації: 500 МСа/с
• Аналогова смуга пропускання: 100 МГц
• Глибина пам'яті: 10K, 100K, 1M
• Вхідний опір: 1 МОм
• Діапазон тимчасової бази: 5нс - 50с
• Вертикальна чутливість: 10 мВ - 10 В/поділ
• Максимальна вхідна напруга: 800 В (х10 щуп)
• Режим запуску: Авто, Звичайний, Одиночний
• Тип тригера: Підйом, Падіння, Обидва краї
• Режим відображення: Точка, вектор, колірна температура
• Тип входу: Відкритий/Закритий
• Тривалість: хв/2с/5с/10с/20с/50с/∞
• Математичні операції: ✔
• Захоплення хвильової форми: ✔
• Експорт хвильової форми: ✔
• Вимірювання курсору: ✔

Характеристики мультиметра:

• постійна напруга: 1.9999 В / 19.999 В / 199.99 В / 1000 В
• змінна напруга: 1.9999 В / 19.999 В / 199.99 В / 750.0 В
• Постійний струм: 19.999 мА/199.99 мА/1.9999 А/9.999 А
• змінний струм: 19.999 мА/199.99 мА/1.9999 А/9.999 А
• Опір: 19.999 МОм / 1.9999 МОм / 199.99 кОм / 19.999 кОм / 1.9999 кОм / 199.99 Ом
• Ємність: 999.9 мкФ/99.99 мкФ/9.999 мкФ/999.9 нФ/99.99 нФ/9.999 нФ/9.999 мкФ/99.99 мФ
• Вимірювання параметрів діодів: Є
• Продзвонювання ланцюгів: Присутня

Характеристики генератора сигналів:

• Каналів: 1CH
• Частота: від 0 до 10 МГц
• Амплітуда: 0.1 - 3.0 В (пік-пік)
• Заповнення: від 0 до 100%

Комплектація:

• Осцилограф 2D15P, цифровий мультиметр *1
• Щуп P6100*2
• Щуп для мультиметра *1
• Щуп із затискачем типу «крокодил» *1
• USB-кабель для передачі даних *1
• Посібник користувача *1
