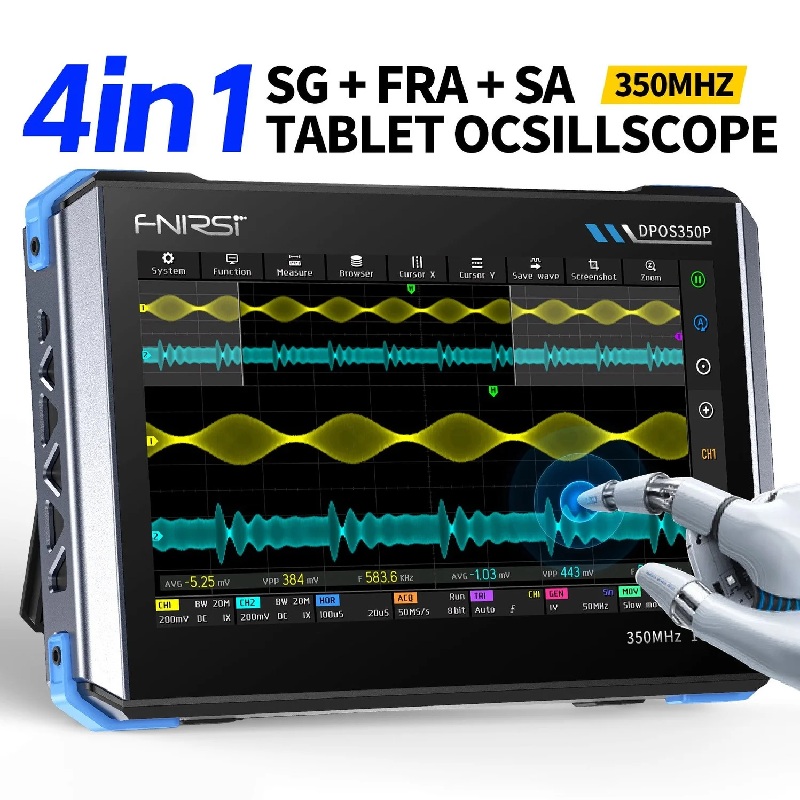

FNIRSI® DPOS350P 4-в-1 350 МГц 1GSPS планшетний осцилограф/генератор сигналів/аналізатор спектру/аналізатор частотної характеристики

DPOS350P - це високопродуктивний багатофункціональний універсальний осцилограф, що підходить для широкого спектру промислових та дослідницьких завдань. Завдяки потужній інтегрованій конструкції, високій частоті дискретизації та широкій смузі пропускання він здатний точно аналізувати складні сигнали, забезпечувати чітке відображення форми сигналу та інтелектуальний запуск. Вбудований дисплей високої роздільної здатності, сенсорне керування, інтелектуальний запуск та кілька режимів вимірювання роблять його точним та надійним інструментом для випробувань та аналізу у лабораторіях, на виробничих лініях та у сервісних центрах.

Основні функції:

• Потужна багатофункціональна інтеграція: DPOS350P поєднує осцилограф 350 МГц, генератор сигналів 50 МГц, аналізатор спектру 200 кГц-350 МГц та аналізатор частотної характеристики 50 МГц для задоволення різних потреб у тестуванні сигналів.
• Високопродуктивне захоплення форми сигналу: завдяки частоті дискретизації в реальному часі 1GSPS, аналоговій смузі пропускання 350 МГц (одноканальний режим) і надвисокій частоті оновлення форми сигналу 50 000 осцилограм/с, він може точно захоплювати і відображати сигнали з низькою ймовірністю аномалій.
• Відмінне відображення та керування: Оснащений 7" сенсорним екраном IPS з високою роздільною здатністю 1024x600, він забезпечує чітке відображення форми сигналу та підтримує перемикання режимів градацій сірої та колірної температури, що спрощує експлуатацію в різних умовах тестування.
• Широкі можливості генерації та аналізу сигналів: вбудований генератор сигналів 50 МГц підтримує 14 стандартних форм сигналів і функціональні можливості для користувацьких форм сигналів, а аналізатор спектру охоплює діапазон частот 200 кГц-350 МГц, що ідеально підходить для тестування електромагнітних перешкод, радіочастот та високочастот.
• Захист від високої напруги та швидке заряджання: пристрій має конструкцію захисту від високої напруги до 400 В для забезпечення безпеки, а завдяки технології швидкої зарядки QC18W його можна повністю зарядити за 2 години, що забезпечує тривалу стабільну роботу.
• Зручне зберігання та експорт даних: підтримує зберігання до 500 даних осцилограм та 90 зображень, а також має функцію експорту даних на USB для простого аналізу та створення звітів.

Характеристики:

• Основні параметри:
  • Бренд: FNIRSI
  • Модель: DPOS350P
  • Конфігурація при включенні: 5 встановлених елементів
  • Вимоги до зарядки: QC18W – 12 В/1.5 А (тип C)
  • Мови меню: Китайська / Англійська / Російська / Португальська
  • Характеристики акумулятора: Літієва батарея 3.7 В, 8000 мАг
  • Розмір екрану: 7 дюймів
  • Час роботи в режимі очікування: близько 3 годин
  • Роздільна здатність дисплея: 1024 x 600 пікселів
  • Час зарядки: до 5 годин
  • Технологія екрана: IPS повний кут огляду
  • Загальна споживана потужність: 10 Вт
  • Тип управління: ємнісний сенсорний екран
  • Розсіювання тепла: повітряне охолодження
  • Інтерфейс розширення: USB-порт даних
  • Розміри: 190 х 128 х 37 мм
  • Автоматичне вимкнення: від 15 хвилин до 1 год.
  • Оновлення прошивки: підтримка оновлення образу .iso
  • Діапазон температури зберігання: -20~60℃

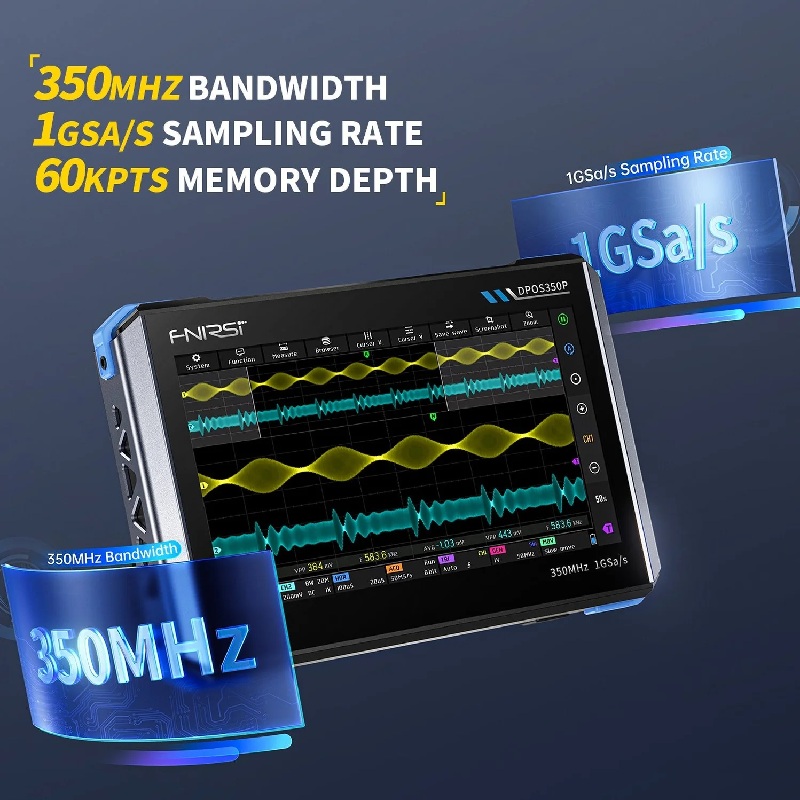

• Параметри осцилографа:
  • Аналогові канали: 2
  • Аналогова смуга пропускання: 350 МГц
  • Час наростання: 1нс
  • Максимальна частота дискретизації: 1GSPS
  • Глибина пам'яті: 60 кбіт/с
  • Вхідний опір: 1МОм/14пФ
  • Діапазон часу розгортки: 5нс ~ 50с
  • База часу прокатки: 50 мс ~ 50 с
  • Вертикальна чутливість: 2 мВ ~ 20 В(1X)
  • Вертикальний діапазон: 16 мВ ~ 160 В(1X)
  • точність постійного струму: ±2%
  • Точність часу: ±0.01%
  • Вхід: Постійний/змінний струм
  • Згасання зонда: 1X/10X/100X
  • Обмеження пропускної спроможності обладнання: 150М/20М

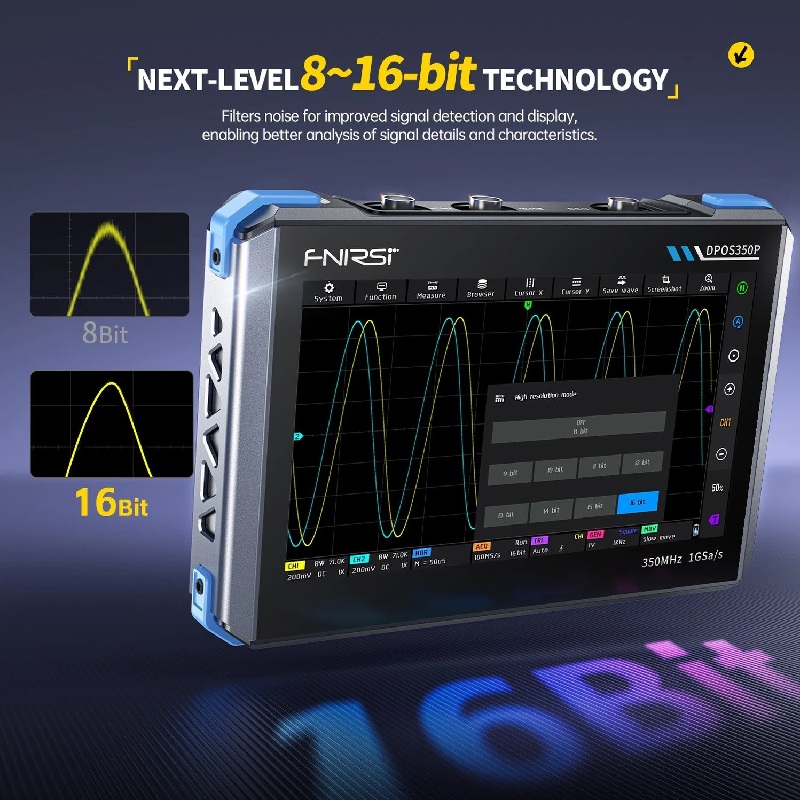

  • Режим високої роздільної здатності: 8 біт ~ 16 біт
  • Вимірювання параметрів: 12 типів
  • Вимірювання курсору: час, період, частота, рівень, напруга
  • Виявлення тригера: цифровий тригер
  • Тригерний канал: CH1/CH2
  • Режим тригера:
    • Авто / Одиночний / Нормальний
    • Наростаючий фронт / спадаючий фронт
    • Запуск тригера: Л1 ~ Л3
    • Рівень тригера: ручний/автоматичний 10% ~ 90%
  • Сховище скріншотів: 90 фотографій
  • Зберігання форми сигналу: 500 груп
  • Фонова сітка: показати / сховати
  • Хвилястий рух: грубе регулювання / тонке регулювання
  • Захист від перенапруги: напруга, що витримується 400 В
  • Яскравість форми хвилі: регульована
  • Просте відображення БПФ: Підтримується

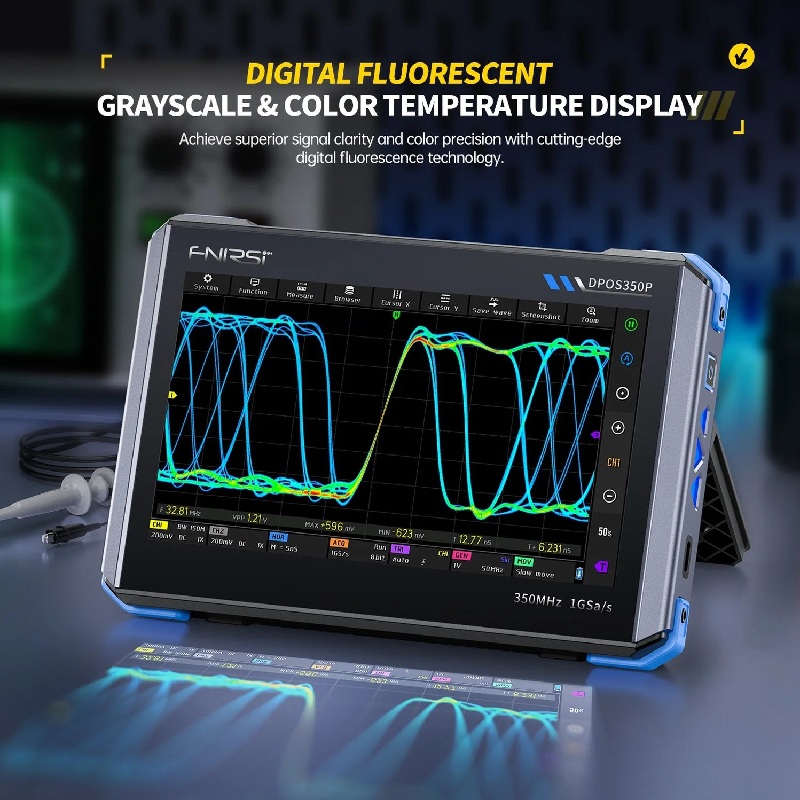

  • Цифрова флуоресценція: Підтримується
  • Відображення температури кольору: Підтримується
  • Режим XY: Підтримується
  • Тимчасова база ZOOM: Підтримується
  • Автоматичне регулювання одним натисканням: Підтримується
  • Повернення до нуля одним натисканням: Підтримується
  • Браузер даних: Підтримується
• Параметри генератора сигналів:
  • Типи форм хвиль: 14 стандартних функцій + захоплена форма сигналу
  • Частота: 0 ~ 50 МГц (тільки синусоїда, інші форми хвиль до 10 МГц/5 МГц/3 МГц)
  • Амплітуда: 0 ~ 5 ВП-П
  • Компенсація: -2,5 В ~ +2,5 В
  • Робочий цикл: 0.1% ~ 99.9%
  • Частотна роздільна здатність: 1 Гц
  • Амплітудна роздільна здатність: 1 мВ
  • Роздільна здатність зміщення: 1 мВ
  • Роздільна здатність робочого циклу: 0.1%
  • Форма захопленого сигналу, що настроюється: 500 груп

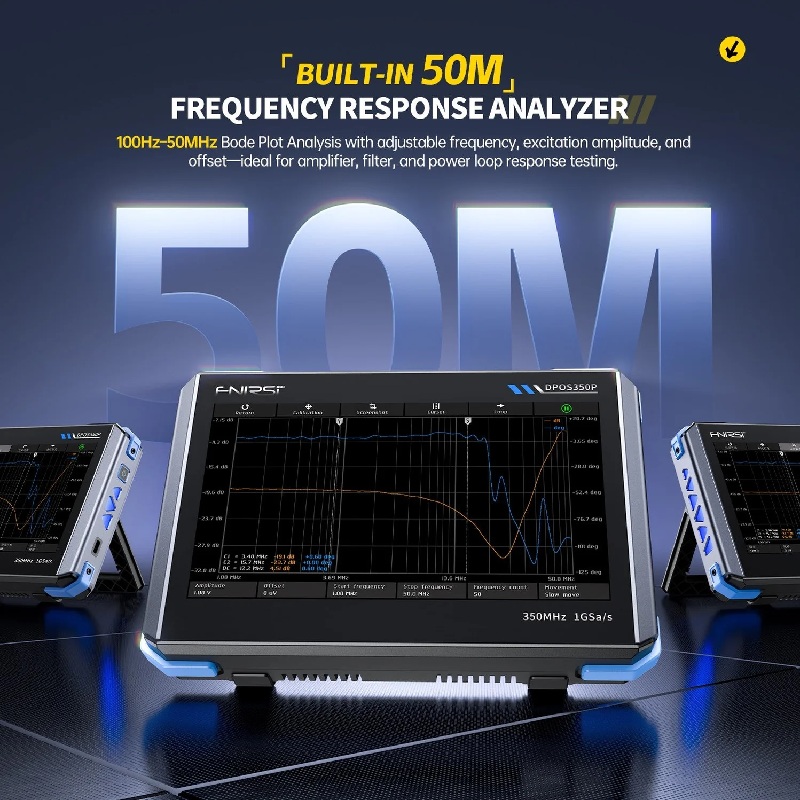

• Розділ аналізатора частотної характеристики:
  • Частота збудливого сигналу: 100 Гц ~ 50 МГц
  • Амплітуда сигналу збудження: 0 ~ 5 ВПП
  • Зміщення сигналу збудження: -2.5 В ~ +2.5 В
  • Підрахунок частоти збудження: 20 ~ 500
  • Вимірювання курсору: частота / посилення / фаза
  • Режим роботи: одиночний/циклічний
  • Калібрування системи: Підтримується

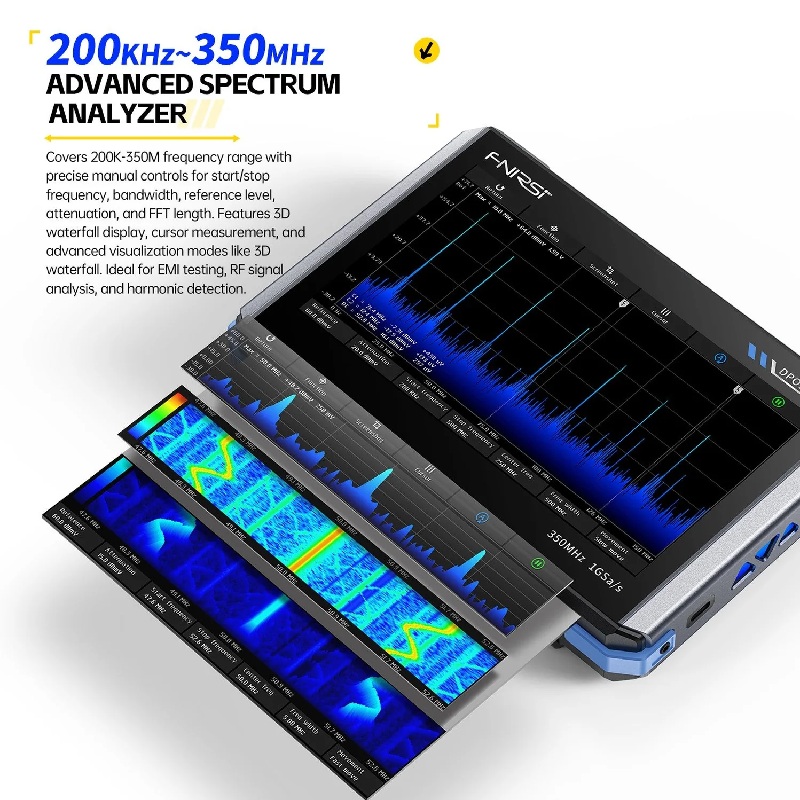

• Частина аналізатора спектра:
  • Метод перетворення: ШПФ
  • Довжина ШПФ: 4К ~ 32К
  • Діапазон частот: 200 кГц ~ 350 МГц
  • Діапазон рівня: -60 дБмВ ~ +260 дБмВ
  • Вимірювання курсору: частота/амплітуда
  • Параметр маркування: максимальна енергетична гармоніка
  • Водоспадна діаграма: Підтримується
  • 3D-діаграма водоспаду: Підтримується
  • Автоматичне регулювання: Підтримується
  • Калібрування системи: Підтримується

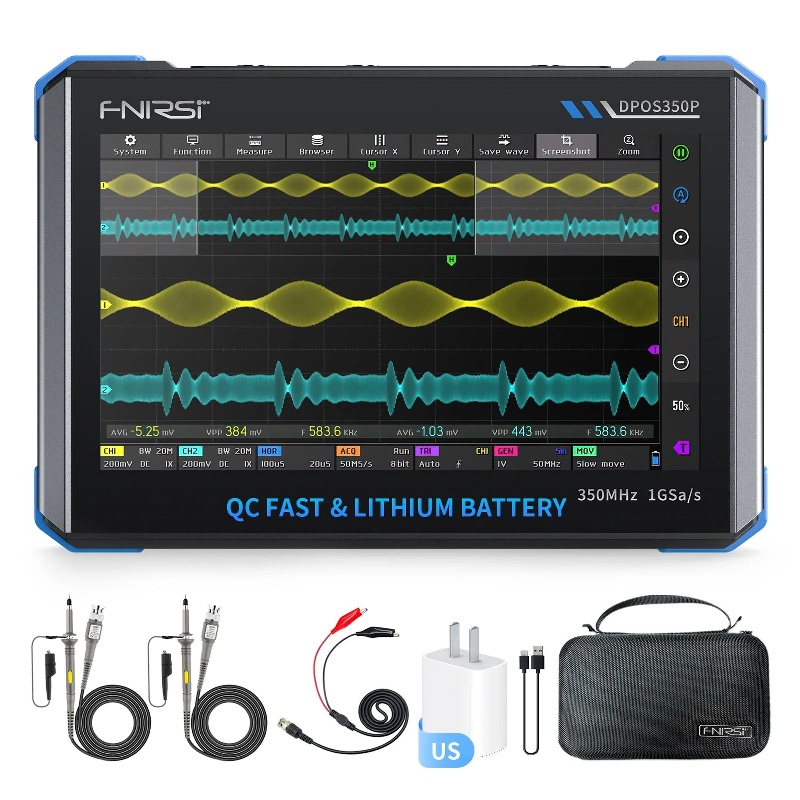

Комплектація:

1. Осцилограф DPOS350P *1
2. Швидкий зарядний пристрій QC18W х 1 (вилка ЄС)
3. Зонд 350 МГц х 2
4. Сумка для зберігання х 1
5. Затискач типу «крокодил» х 1
6. USB-кабель для передачі даних х 1
7. Посібник користувача х 1
8. Пакувальна коробка х 1
