Міні MP3 плеєр DFPlayer (клон MH2024)

код: AOB447

Гарантія - 7 днів на перевірку з моменту отримання товару

51 грн

в наявності

Купити в один клік

	21
	голосувати

Знайшли дешевше?

Опис
Відгуки
Задати питання

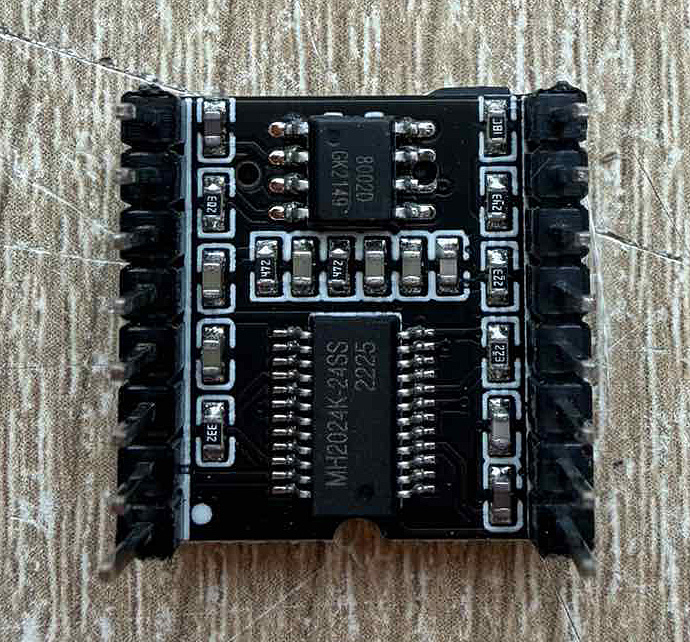

Новий робочий модуль, але зібраний на мікросхемі контролера MH2024K-24SS. Для управління підходять не всі, але багато бібліотек.

Мініатюрний MP3 плеєр, який відтворює файли з microSD картки (TransFlash). Відмінна якість звуку, оригінальне та розвинене управління дозволять використовувати плеєр як самостійний пристрій так і підключивши його до мікроконтролера. Також модуль можна використовувати як самостійний картрідер, підключивши безпосередньо до ЮСБ-порта через відповідні контакти на платі.

Призначення виводів:

1 - VCC Напруга живлення: 3.2-5.0В
2 - RX UART Послідовний вхід управління
3 - TX UART Послідовний вихід управління
4 - DAC_R Аналоговий лінійний вихід правого каналу
5 - DAC_L Аналоговий лінійний вихід лівого каналу
6 - SPK2 Вихід на динамік 3Вт
7 - GND Загальний аналоговий
8 - SPK1 Вихід на динамік 3Вт
9 - IO1 Управління: коротке натискання - відтворення попереднього файлу, довге - зменшення гучності відтворення
10 - GND Загальний живлення
11 - IO2 Управління: коротке натискання - відтворення наступного файлу, довге - збільшення гучності відтворення
12 - ADKEY1 Аналоговий порт управління
13 - ADKEY2 Аналоговий порт управління
14 - USB + USB + DP USB порт
15 - USB- USB- DM USB порт
16 - Busy Статус плеєра. Низький рівень - відтворення. Високий - Стоп або Пауза

Модуль підключається до керуючої електроніки через UART (Serial). Для роботи досить підключити тільки лінії Vcc, GND, RX, TX, SPK1, SPK2. Використання всіх інших пінів опціонально.

Розміщення файлів на SD карті: необхідно створити в корені карти папку з назвою "mp3" в неї скопіювати файли треків з іменами виду xxxx.mp3, наприклад 0001.mp3, після номера може бути вказано назву треку.

Застосування DFPlayer

Озвучування різних режимів в автомобілі або навігації
Автомати голосових послуг та підказок
Вендингові апарати
Оповіщення про несправність обладнання
Пожежна сигналізація
Інші звукові пристрої

Характеристики:

Мікросхема декодера: MH2024K-24SS
Напруга живлення: від 3,2В до 5В
Підтримувані частоти семплування: (кГц): 8 / 11.025 / 12/16 / 22.05 / 24/32 / 44.1 / 48
Розрядність АЦП: 24-розрядний
Динамічний діапазон: 90dB
Співвідношення сигнал/шум: 85dB
Підтримувані файлові системи: FAT16 і FAT32
Максимальний розмір розділу: 32 Гбайт
Управління: UART порт, пряме підключення кнопок, підключення кнопок до АЦП входу
Максимальна кількість папок: 100
Максимальна кількість файлів в папці: 255
Рівні зміни гучності: 30
Еквалайзер: 6-смуговий з попередньо встановленими пресетами
